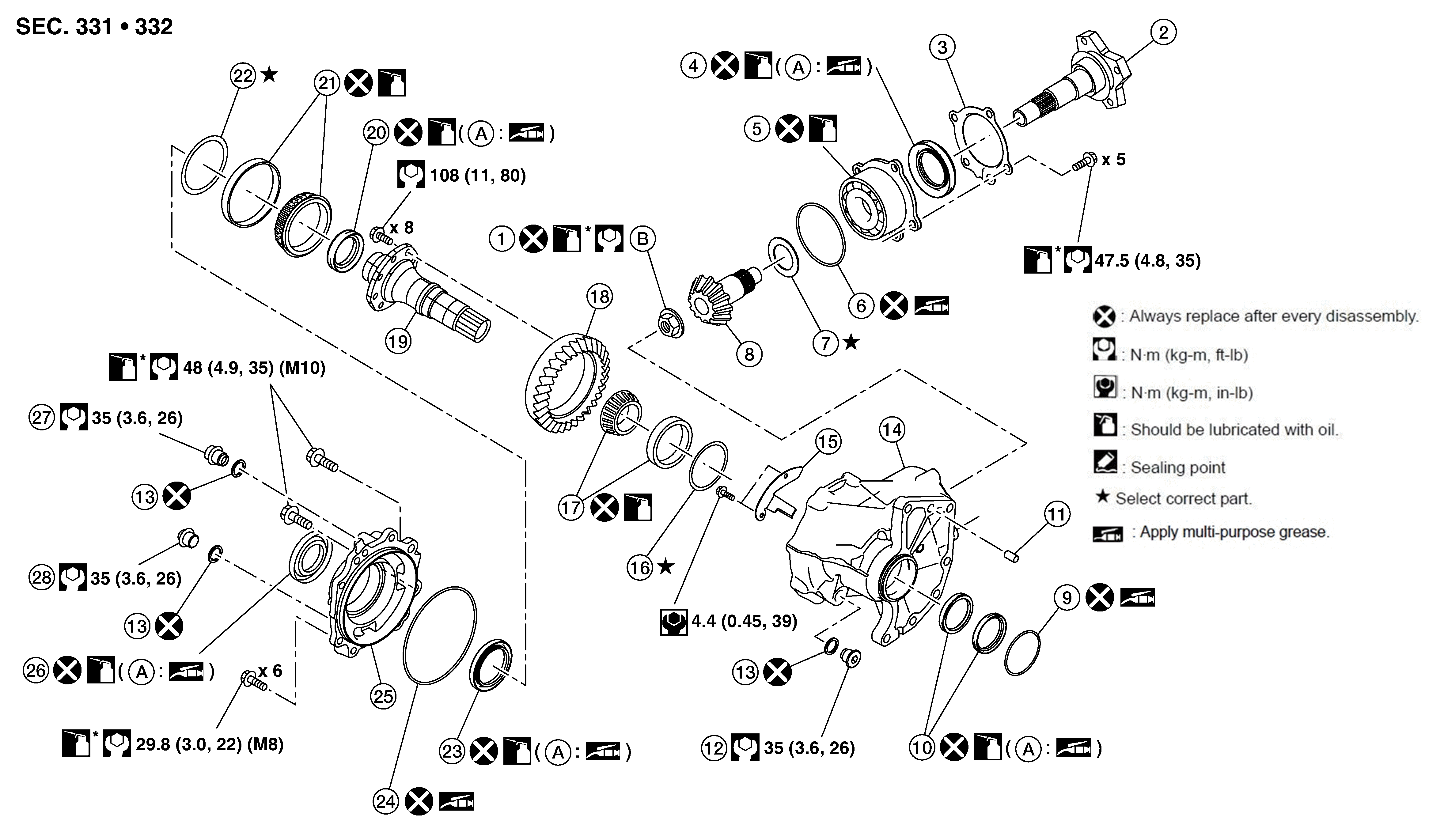

Exploded View
|
1. |
Drive pinion lock nut |
2. |
Companion flange |
3. |
Dust shield |
|
4. |
Drive pinion oil seal |
5. |
Pinion bearing assembly |
6. |
O-ring |
|
7. |
Drive pinion adjusting shim |
8. |
Drive pinion |
9. |
O-ring |
|
10. |
Transfer case oil seal |
11. |
Dowel pin |
12. |
Plug |
|
13. |
Gasket |
14. |
Transfer case |
15. |
Baffle plate |
|
16. |
Ring gear bearing adjusting shim (transfer case side) |
17. |
Ring gear bearing (transfer case side) |
18. |
Ring gear |
|
19. |
Ring gear shaft |
20. |
Ring gear shaft oil seal |
21. |
Ring gear bearing (transfer cover side) |
|
22. |
Ring gear bearing adjusting shim (transfer cover side) |
23. |
Transfer cover oil seal (inner) |
24. |
O-ring |
|
25. |
Transfer cover |
26. |
Transfer cover oil seal (outer) |
27. |
Filler plug |
|
28. |
Drain plug |
||||
|
A. |
Oil seal lip |
B. |
Comply with the assembly procedure when tightening. Refer to Assembly . |
||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||
