Torque Specifications
TORQUE SPECIFICATIONS
| Application | Ft. Lbs. (N.m) | |||||
|---|---|---|---|---|---|---|
| Drain Plug | 21 (28) | |||||
| Overflow Plug | 15 (20) | |||||
| Refill Plug | 29 (39) | |||||
| INCH Lbs. (N.m) | ||||||
| Oil Cooler Bolts | 44 (5.0) | |||||
| Oil Pan Bolts | 39 (4.4) | |||||
| Oil Strainer Bolts | 88 (10) | |||||
| Park Neutral Position Switch | ||||||
| Adjusting Bolt | 115 (13) | |||||
| Nut | 62 (7) | |||||
| Shift Cable Fastener | 106 (12) | |||||

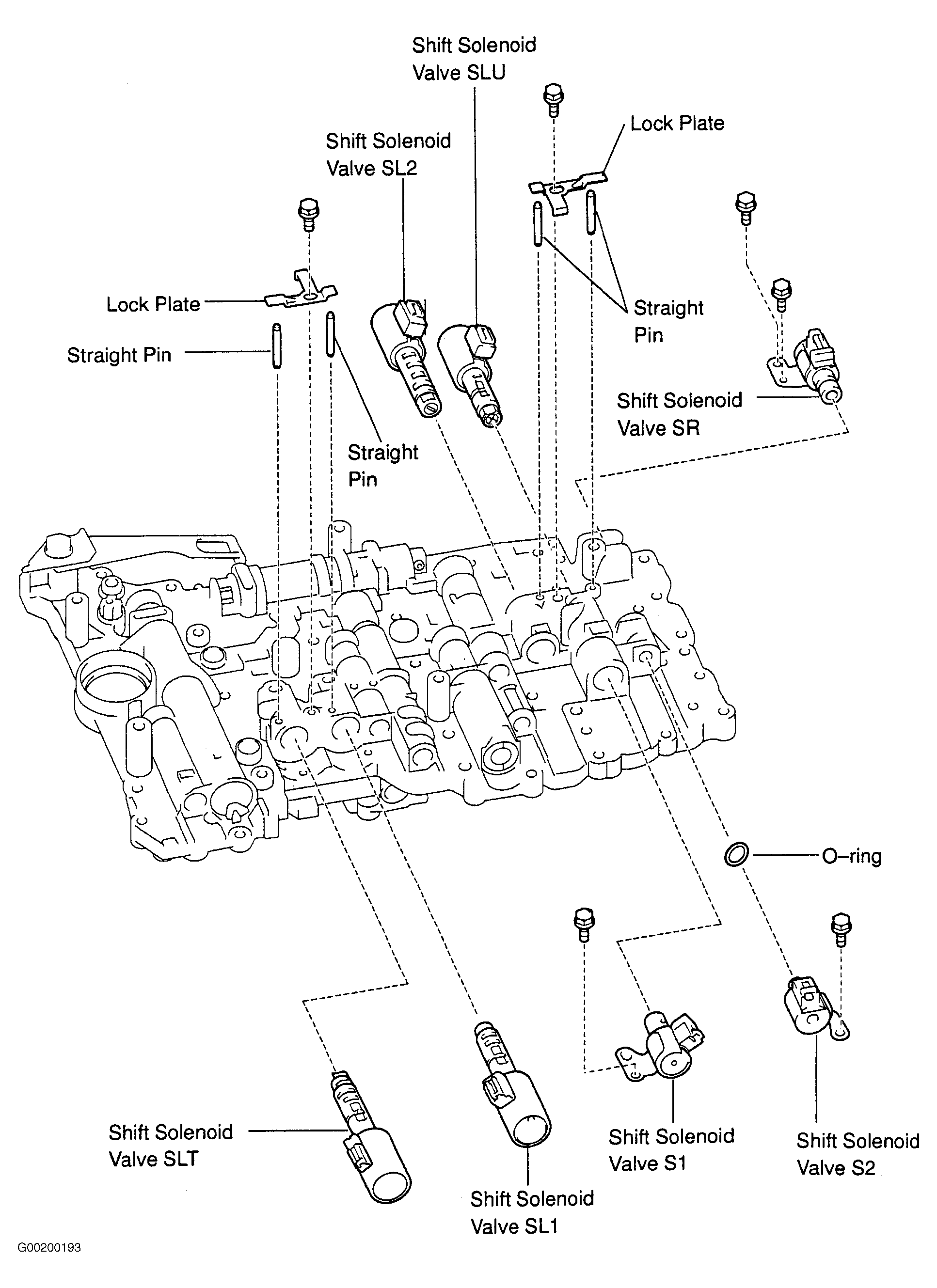

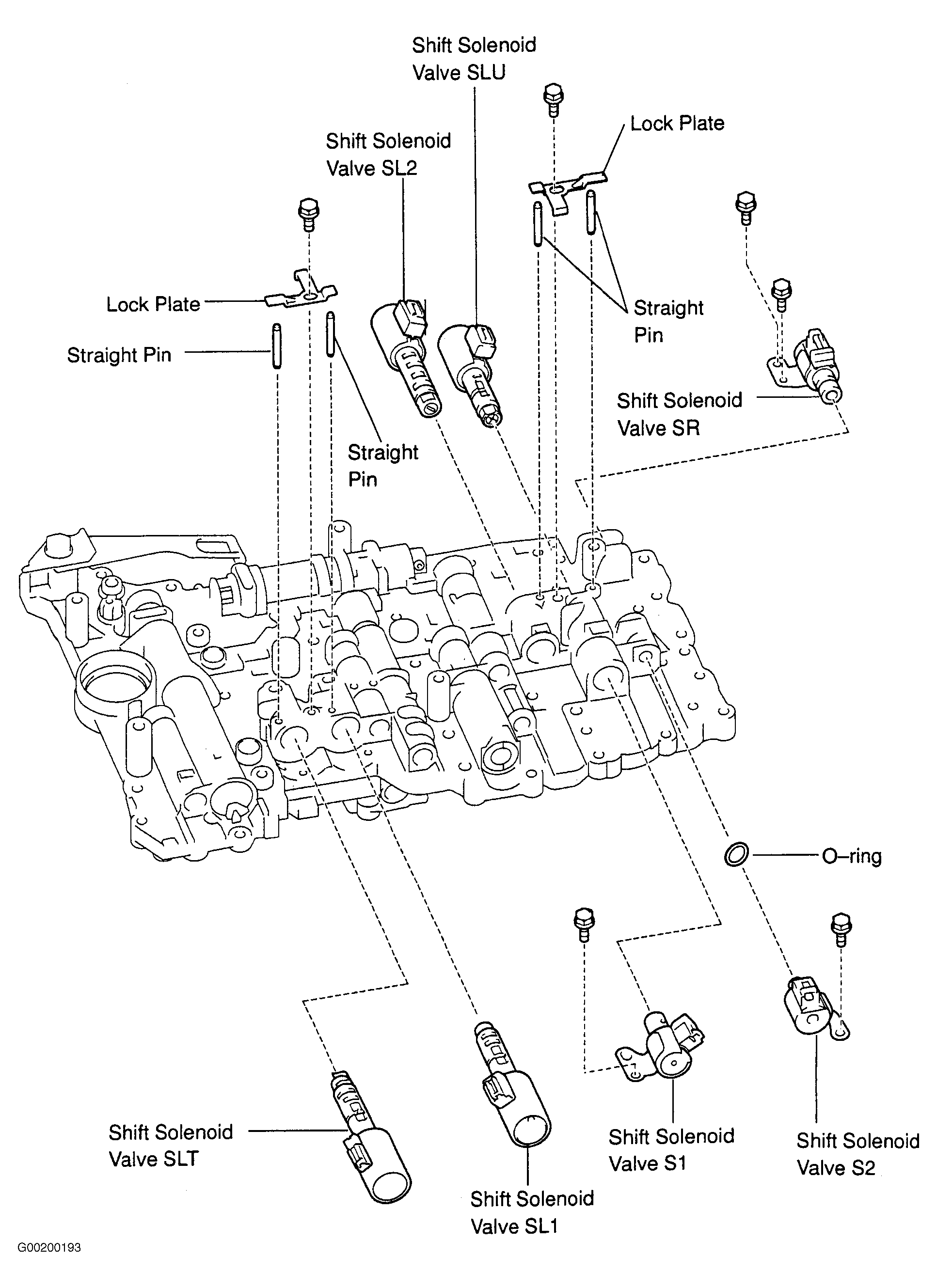

| Shift Solenoid Valve Bolts (1) | ||||||
| Bolt S1 | 56 (6.4) | |||||
| Bolts S2 | 88 (10) | |||||
| SL1 & SLT Lock Plate Bolt | 56 (6.4) | |||||
| SL2 & SLU Lock Plate Bolt | 56 (6.4) | |||||
| SR Bolts | 56 (6.4) | |||||
| Speed Sensor Bolt | 48 (5.4) | |||||
| Transmission Wire | ||||||
| Bolt | 48 (5.4) | |||||
| Clamp Bolt "B" | 97 (11) | |||||
| Clamp Bolt "C" | 88 (10) | |||||

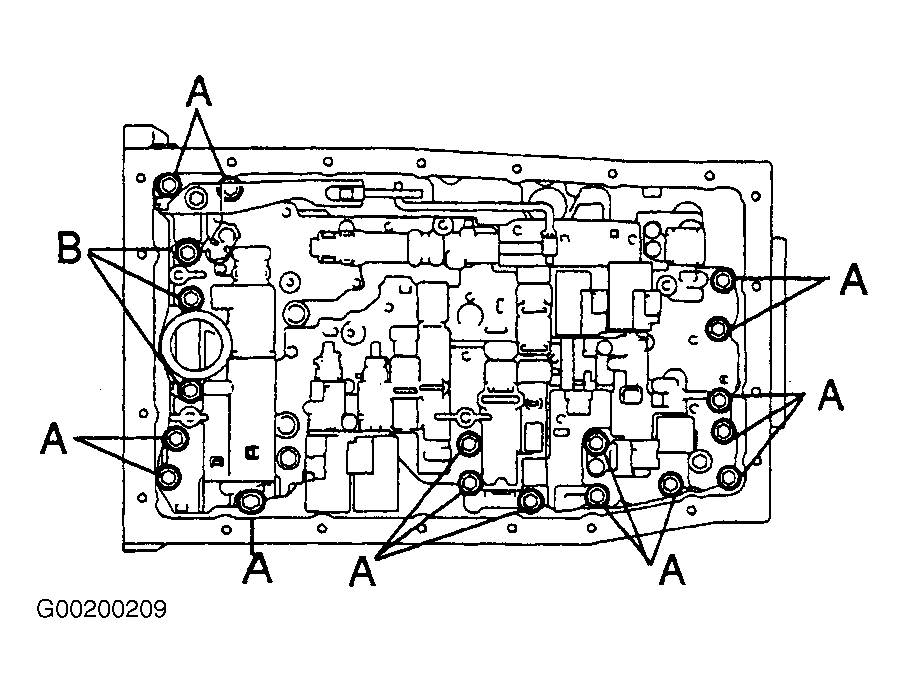

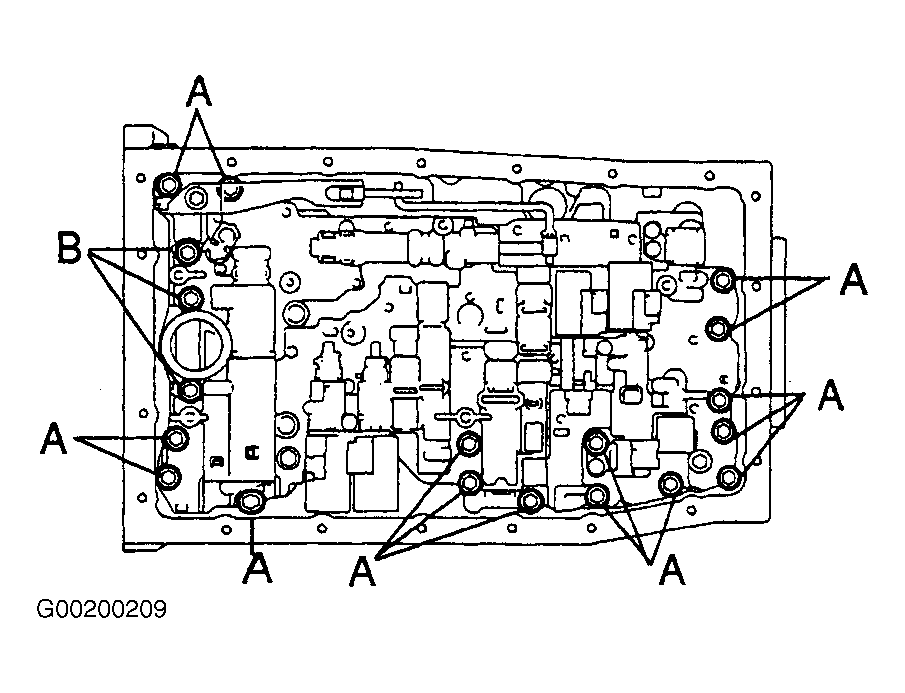

| Valve Body (2) | ||||||
| Bolts "A"- 0.98 in. (25 mm) | 97 (11) | |||||
| Bolts "B"- 1.42 in. (36 mm) | 97 (11) | |||||
|
||||||
