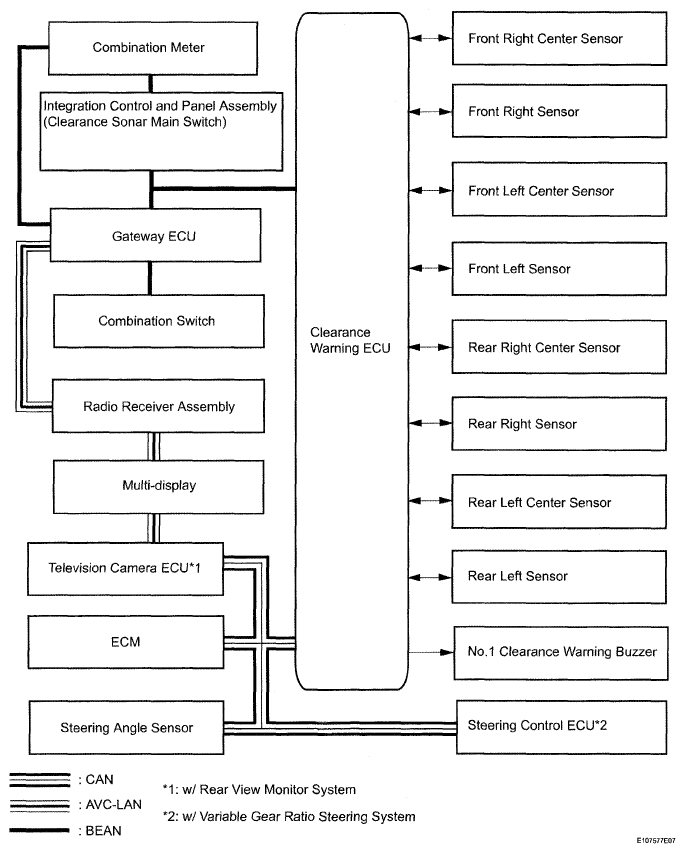

System Diagram
Input signal to clearance warning ECU
SIGNAL REFERENCE CHART
| Transmitting ECU (transmitter) | Signals | Communication Method |
|---|---|---|
| Combination Meter | Vehicle speed signal | BEAN |
| Integration Control and Panel | Clearance sonar main switch signal | BEAN |
| Combination Switch | Tail switch signal | BEAN |
| ECM | Shift position signal | BEAN |
| Steering Angle Sensor | Steering signal | CAN |
| Steering Control ECU | Variable gear ratio steering signal | CAN |
| Multi-display | Intuitive parking assist system setting change signal | AVC-LAN - BEAN |
Output signal from clearance warning ECU
SIGNAL REFERENCE CHART
| Receiving ECU | Signals | Communication Method |
|---|---|---|
| Combination Meter | Display signal | BEAN |
| Multi-display | Display signal | AVC-LAN |
