Manual Transmission Unit: Components

WARNING: This page is about a different variant/trim than selected.

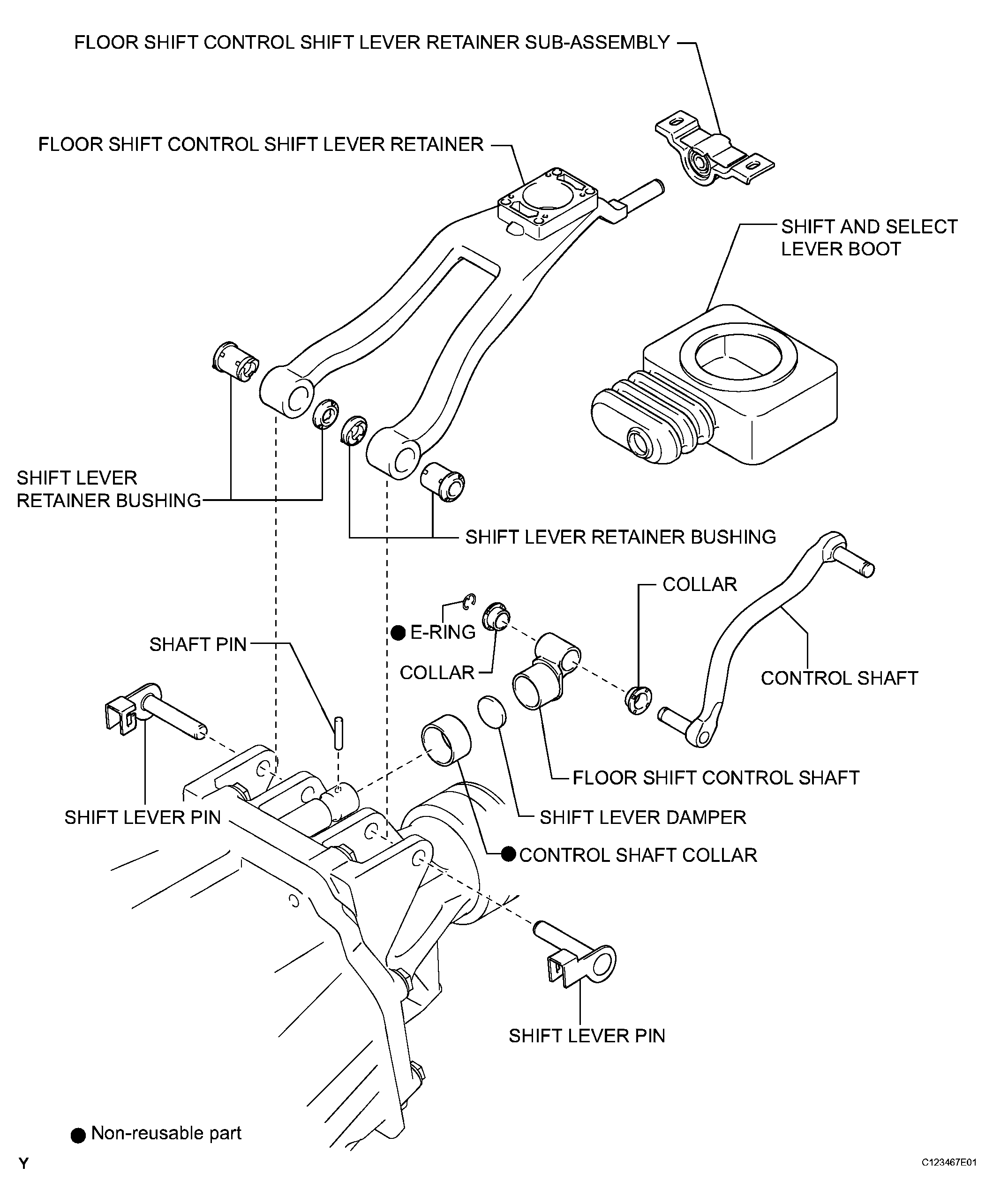

Fig 1: Identifying Manual Transmission Unit Components (1 Of 5)
G04046429Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

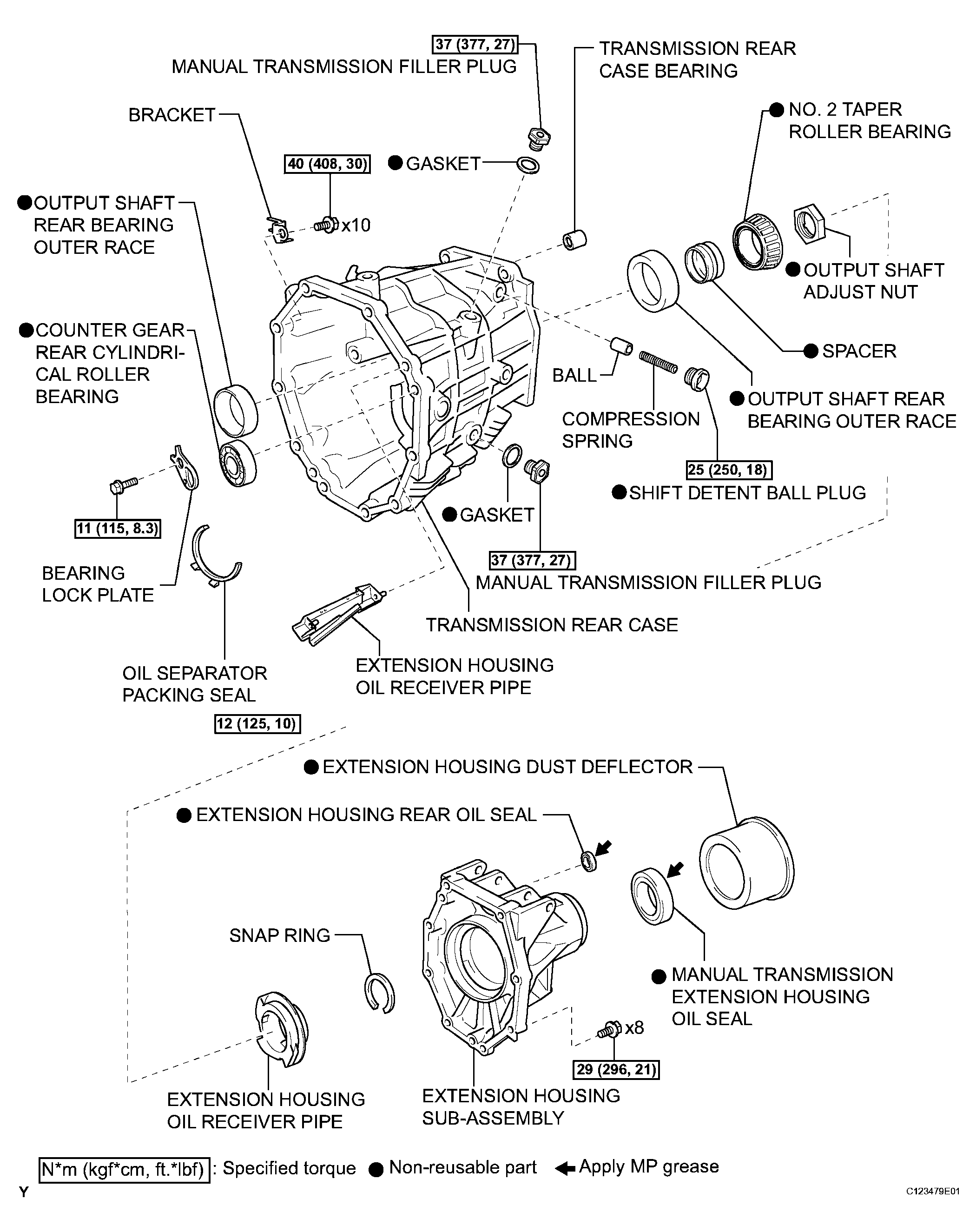

Fig 2: Manual Transmission Unit Components With Torque Specifications (2 Of 5)
G04046430Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

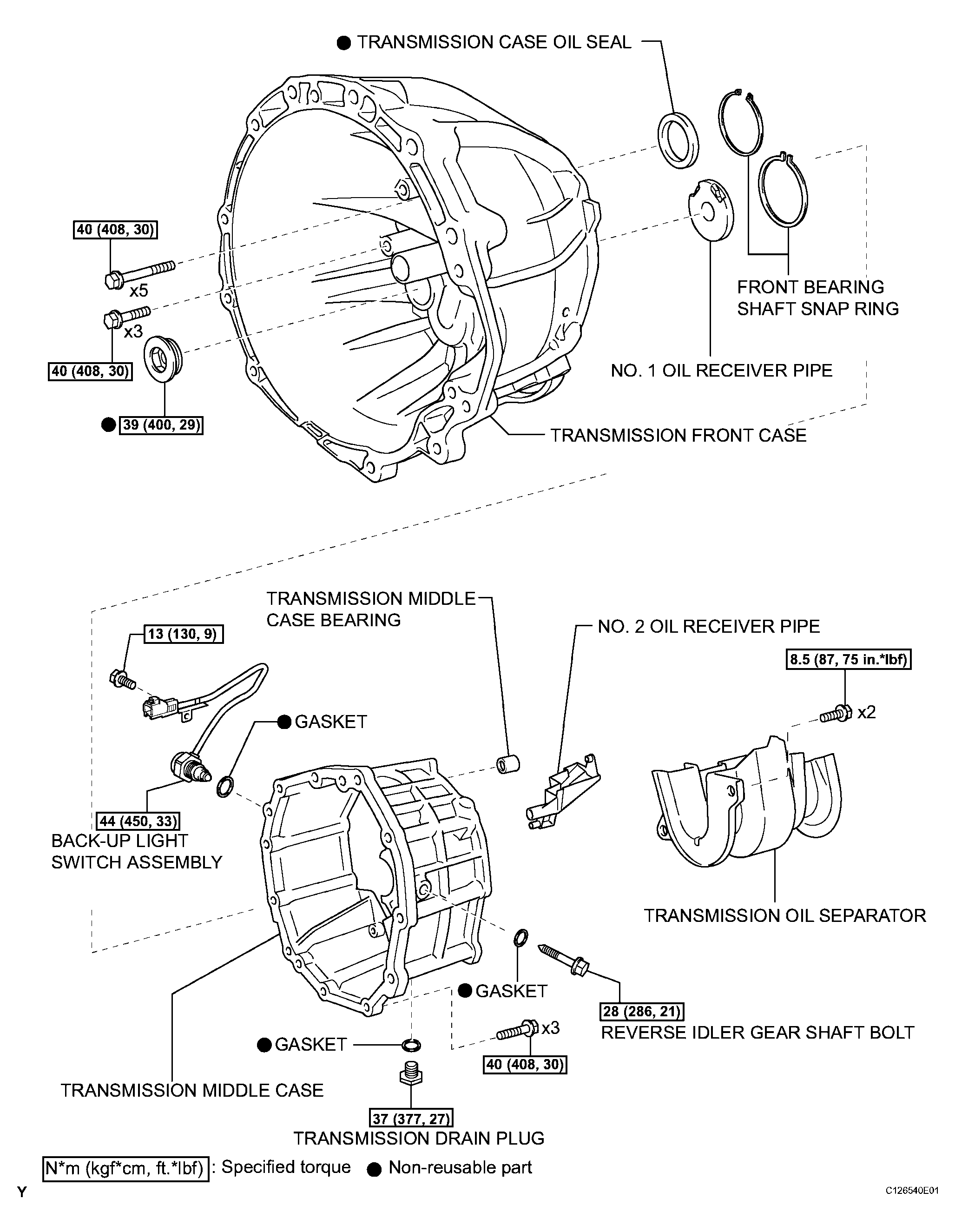

Fig 3: Manual Transmission Unit Components With Torque Specifications (3 Of 5)
G04046431Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

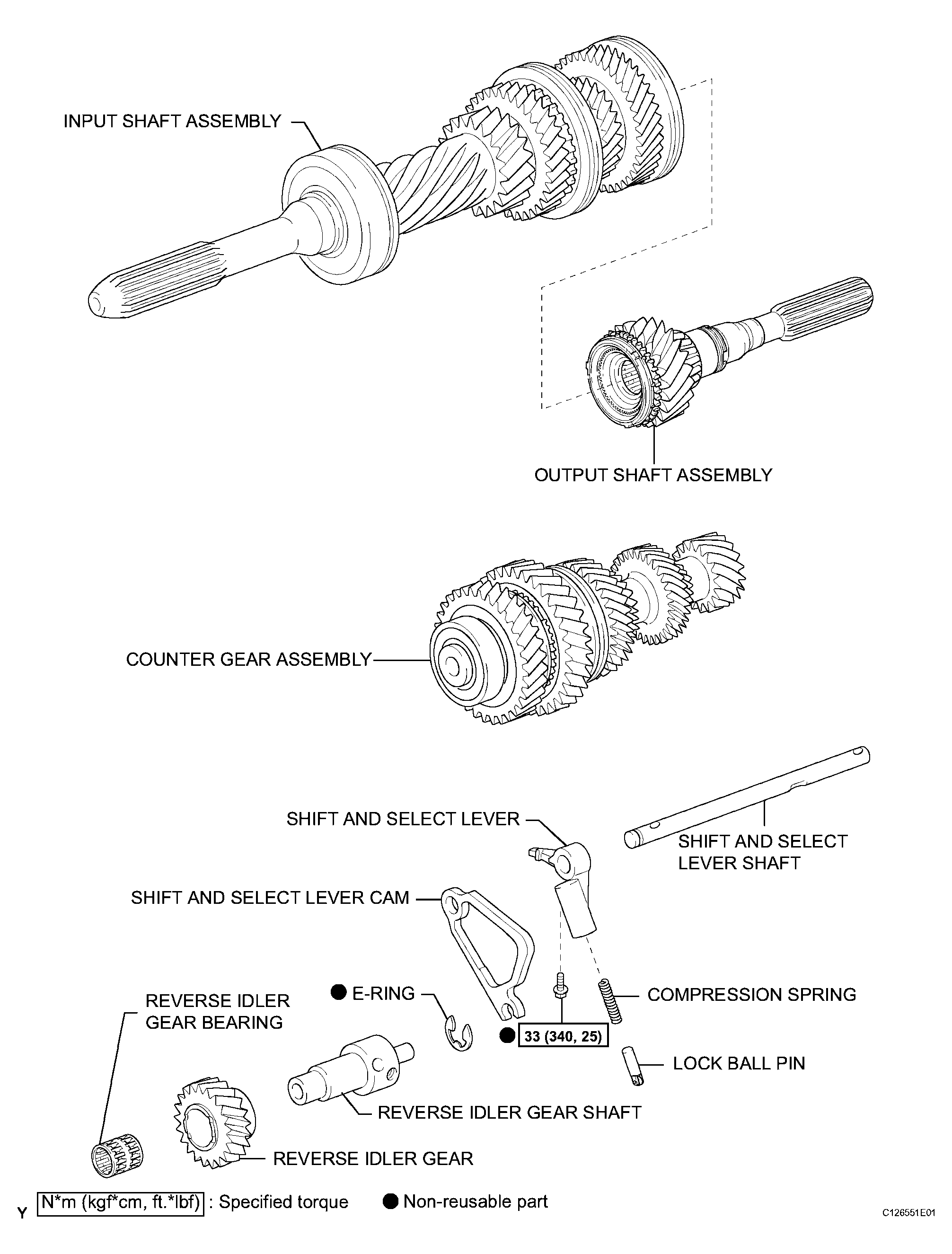

Fig 4: Manual Transmission Unit Components With Torque Specifications (4 Of 5)
G04046432Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

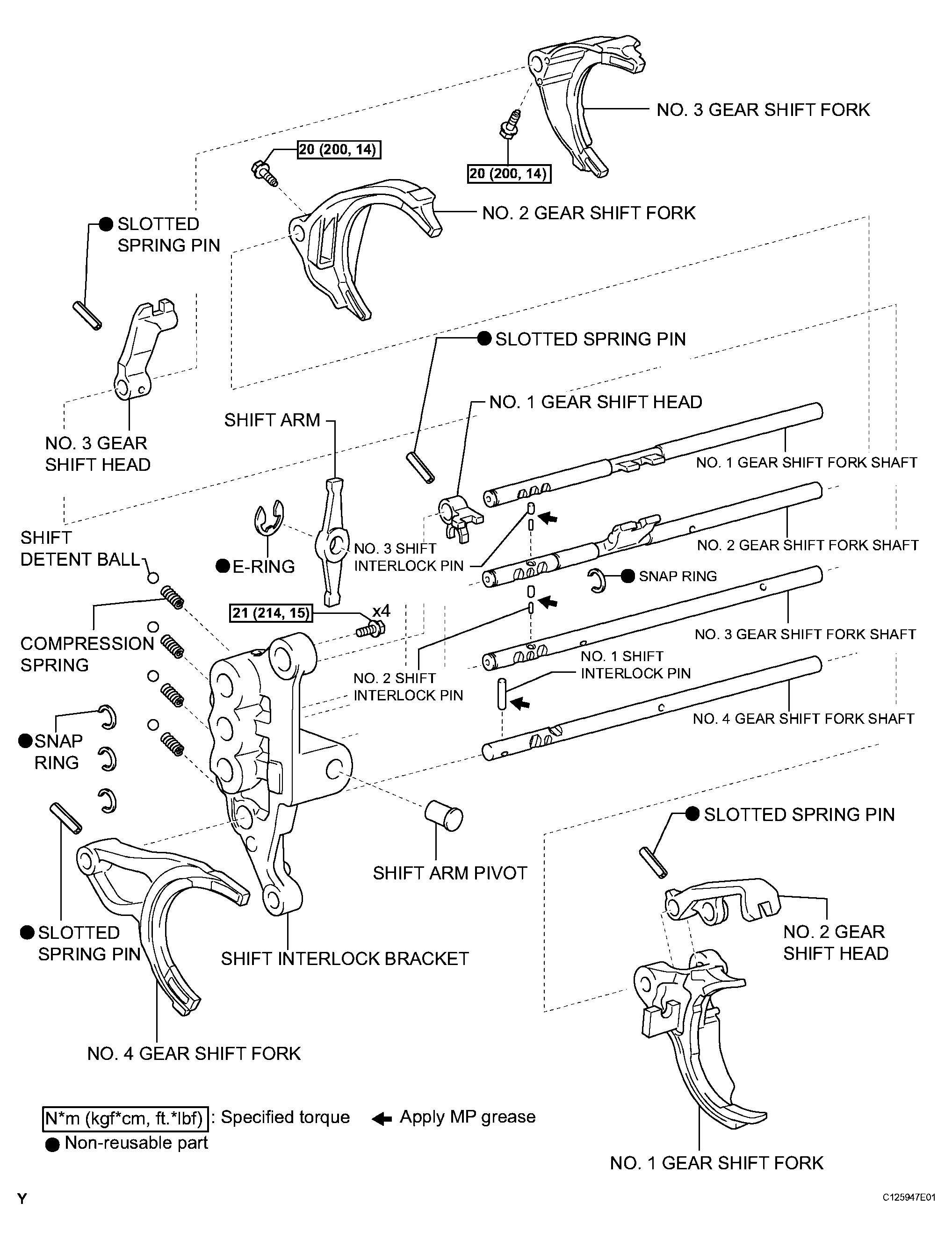

Fig 5: Manual Transmission Unit Components With Torque Specifications (5 Of 5)
G04046433Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
