Principle Of Operation
WARNING: This page is about a different car, the 2009 Nissan Maxima. However, it is still accessible from the selected car via links, so may be relevant.
A/C compressor is not activated.

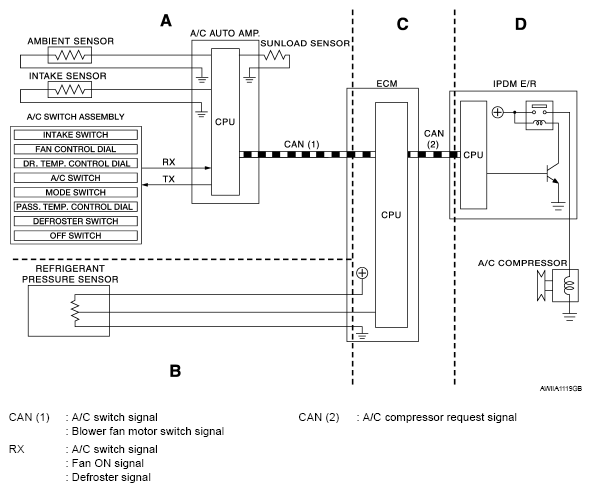

Functional circuit diagram
Functional initial inspection chart
FUNCTIONAL INITIAL INSPECTION CHART
| Location | A | B | C | D | |
|---|---|---|---|---|---|
| CONSULT-III | ECM DATA MONITOR | Yes | Yes | ||
| IPDM E/R DATA MONITOR | Yes | ||||
| HVAC DATA MONITOR | Yes | ||||
| Self-diagnosis function | Yes | ||||
| ACTIVE TEST | Yes | Yes | |||
| AUTO ACTIVE TEST | Yes | ||||
