Function Schematic For Start Quantity Control - PE07.70-P-2500-97I
Engine 279 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Gear range, status | 7D |
| 1 | Gear range, status | 13B |

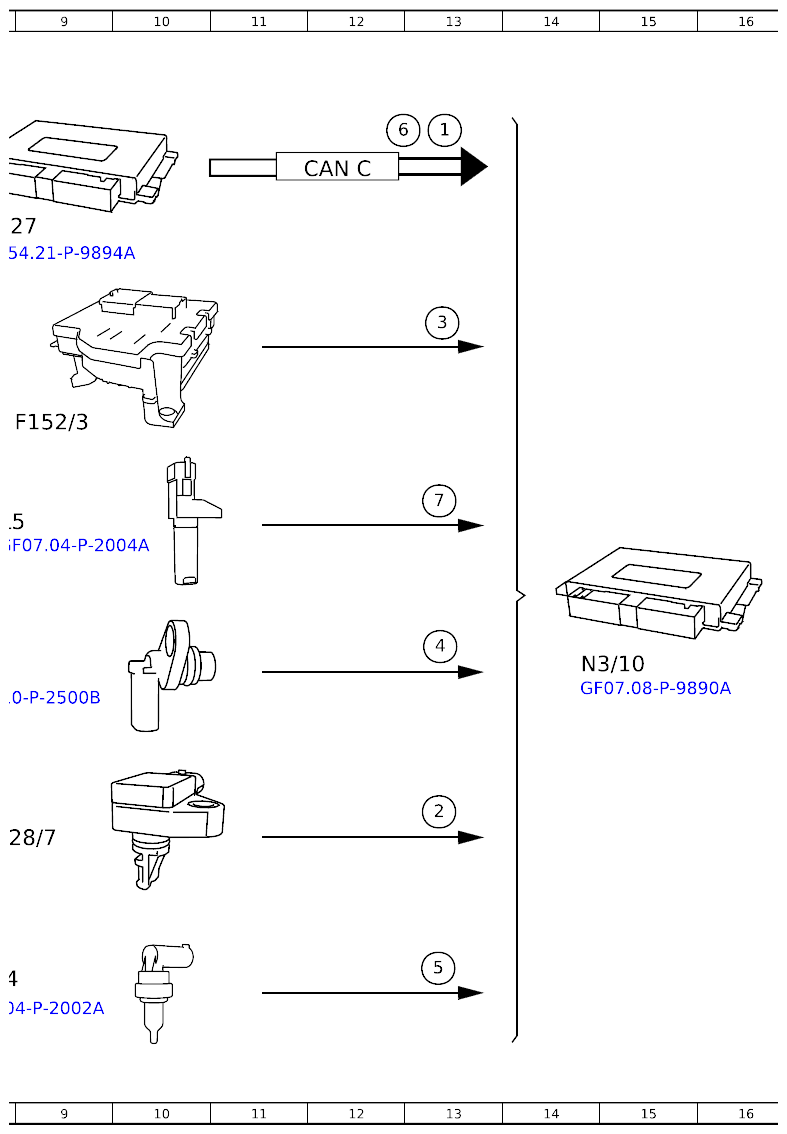

| 2 | Engine load, signal | 13J |
| 3 | Circuit 87, status | 13D |
| 4 | Camshaft Hall sensor, signal | 13G |
| 5 | Coolant temperature sensor, signal | 13K |
| 6 | Circuit 50, status | 12B |
| 6 | Circuit 50, status | 7B |
| 7 | Engine speed, signal | 13E |

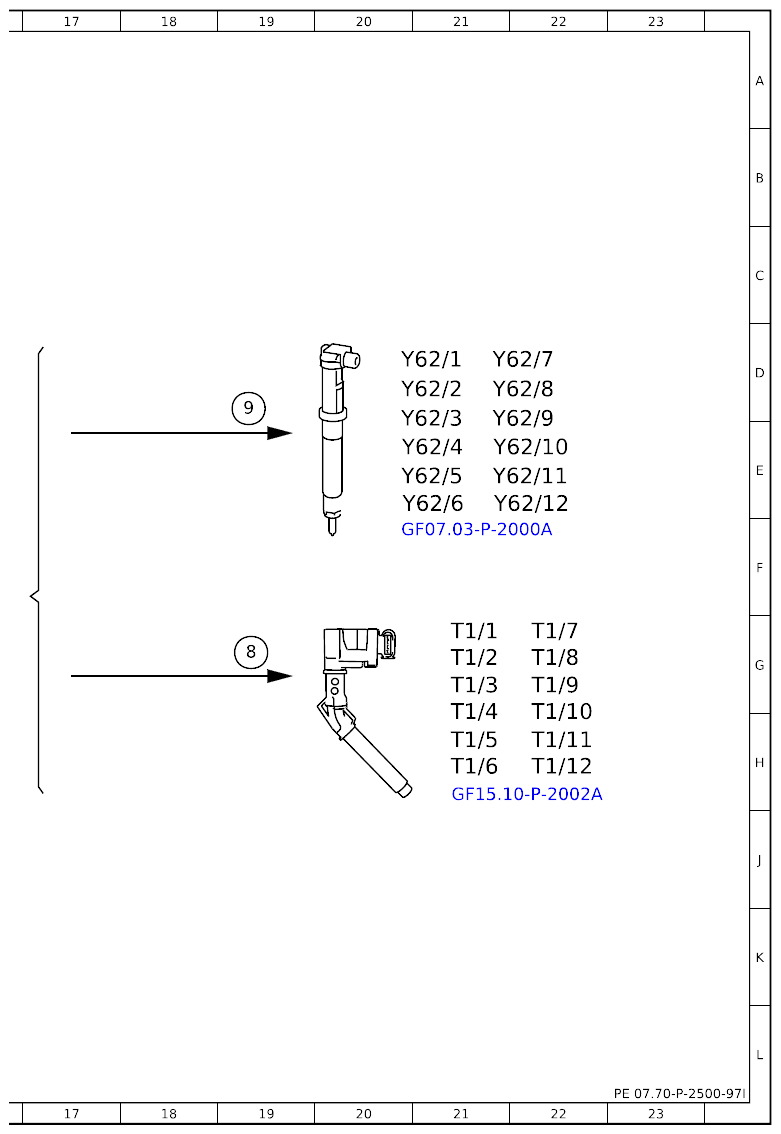

| 8 | Ignition coils, actuation | 19G |
| 9 | Fuel injectors, actuation | 19D |
| B11/4 | Coolant temperature sensor | 8K |
| B28/7 | Charge air pressure sensor | 8J |
| B6/3 | Camshaft Hall sensor | 8G |
| CAN C | CAN for engine | 12B |

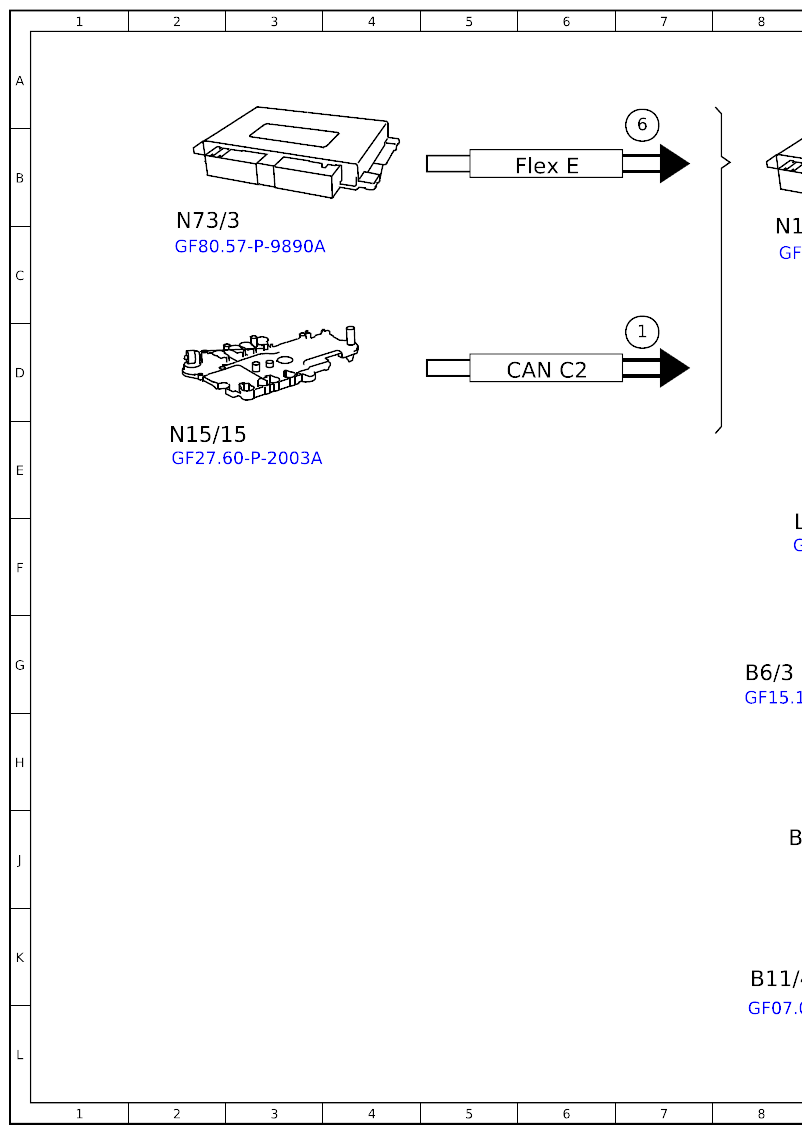

| CAN C2 | CAN 2 for drive | 6D |
| F152/3 | Fuse and relay module | 9E |
| Flex E | Chassis FlexRay | 6B |
| L5 | Crankshaft Hall sensor | 8F |
| N127 | Drivetrain control unit | 8C |
| N15/15 | Fully integrated transmission control electric controller unit | 2E |
| N3/10 | Engine management control unit | 14G |
| N73/3 | Electronic ignition switch control unit | 2C |
| T1/1 | Ignition coil | 21G |
| T1/10 | Ignition coil | 22H |
| T1/11 | Ignition coil | 22H |
| T1/12 | Ignition coil | 22H |
| T1/2 | Ignition coil | 21G |
| T1/3 | Ignition coil | 21G |
| T1/4 | Ignition coil | 21H |
| T1/5 | Ignition coil | 21H |
| T1/6 | Ignition coil | 21H |
| T1/7 | Ignition coil | 22G |
| T1/8 | Ignition coil | 22G |
| T1/9 | Ignition coil | 22G |
| Y62/1 | Injector | 20D |
| Y62/10 | Injector | 21E |
| Y62/11 | Injector | 21E |
| Y62/12 | Injector | 21E |
| Y62/2 | Injector | 20D |
| Y62/3 | Injector | 20E |
| Y62/4 | Injector | 20E |
| Y62/5 | Injector | 20E |
| Y62/6 | Injector | 20E |
| Y62/7 | Injector | 21D |
| Y62/8 | Injector | 21D |
| Y62/9 | Injector | 21E |
