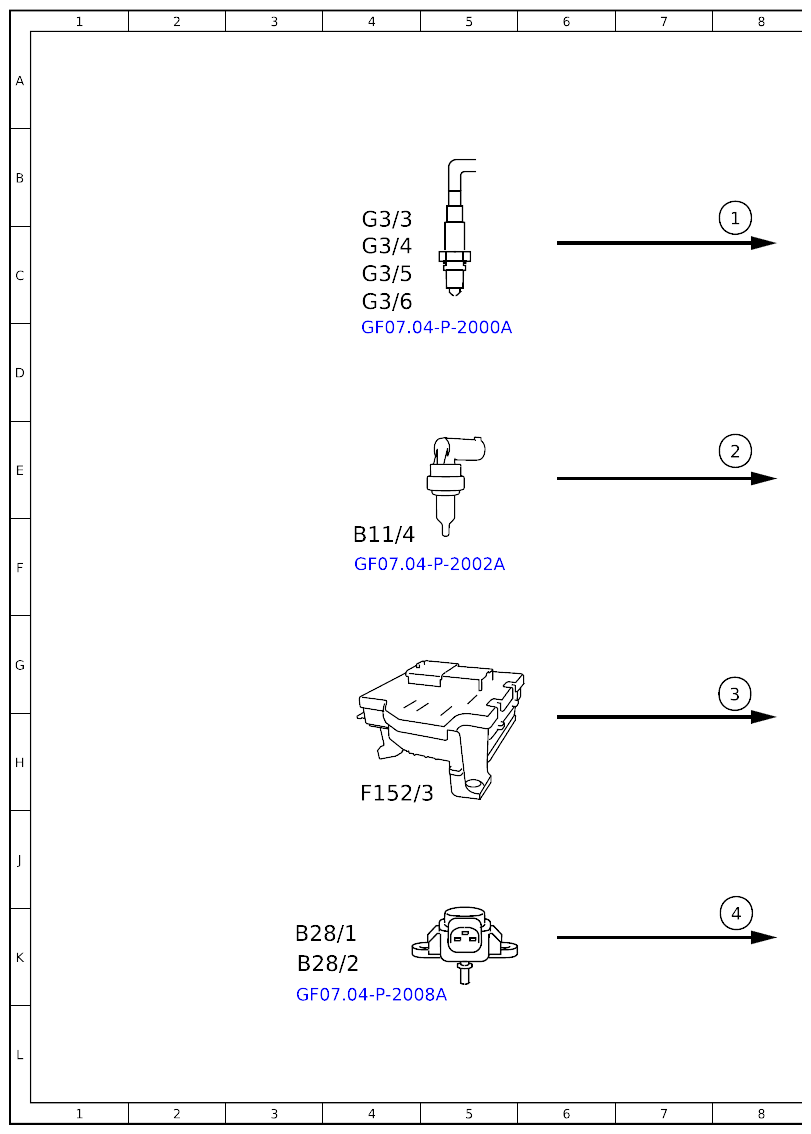

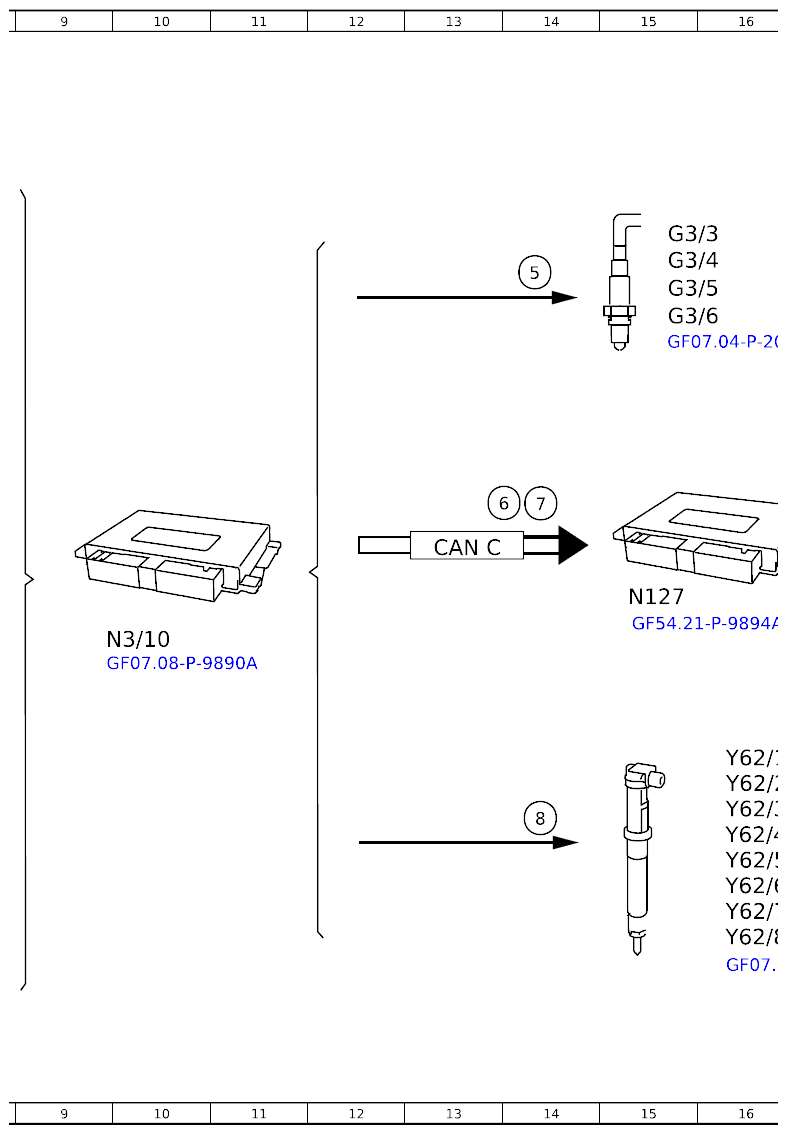

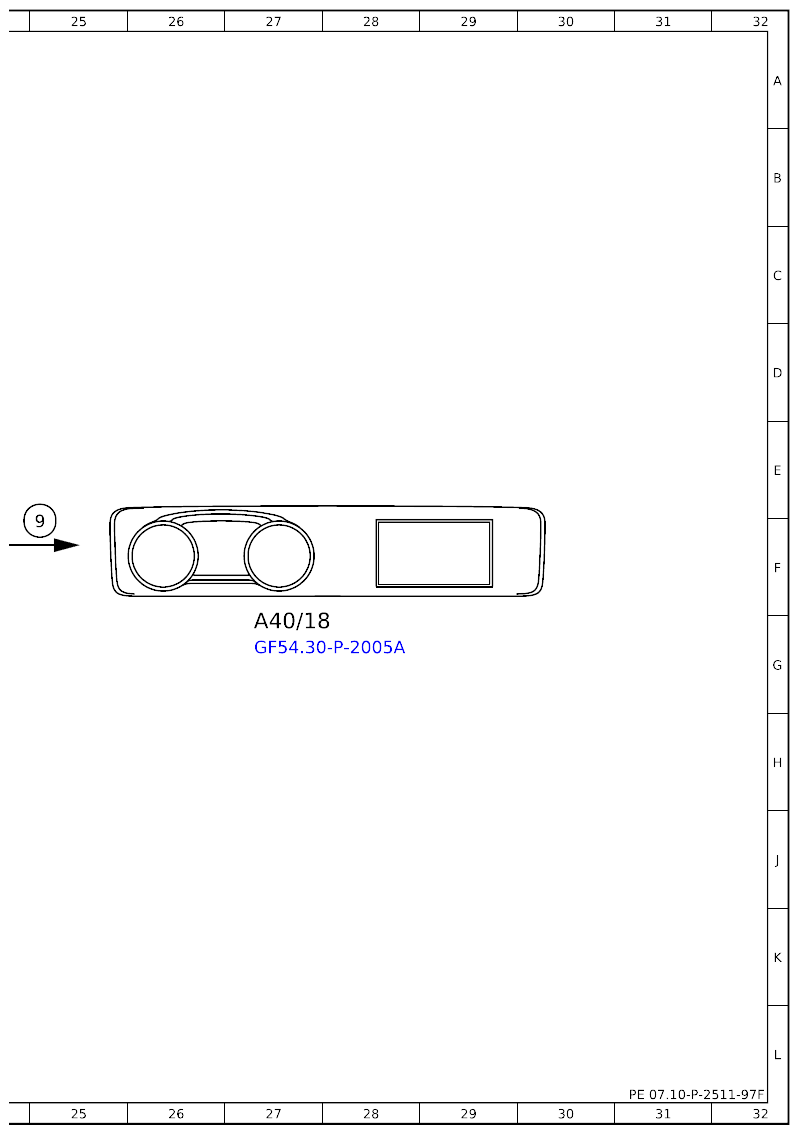

Function Schematic For Lambda Control - PE07.10-P-2511-97F
Engine 176 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Oxygen sensor, sensor element, signal | 8B |
| 2 | - | 8E |
| 3 | Circuit 87, status | 8G |
| 4 | Engine load, signal | 8K |
| 5 | Oxygen sensor heater, actuation | 14C |
| 6 | - | 13E |
| 6 | - | 19E |
| 7 | Engine running, signal | 14E |
| 8 | Fuel injectors, actuation | 14J |
| 9 | Image data, signal | 25F |
| A40/18 | Instrument cluster display | 27G |
| B11/4 | Coolant temperature sensor | 4F |
| B28/1 | Intake air pressure sensor | 3K |
| B28/2 | Intake air pressure sensor | 3K |
| CAN C | CAN for engine | 13F |
| Ethernet | Ethernet | 18F |
| F152/3 | Fuse and relay module | 4H |
| G3/3 | Oxygen sensor | 4C |
| G3/3 | Oxygen sensor | 15C |
| G3/4 | Oxygen sensor | 4C |
| G3/4 | Oxygen sensor | 15C |
| G3/5 | Oxygen sensor | 4C |
| G3/5 | Oxygen sensor | 15C |
| G3/6 | Oxygen sensor | 4C |
| G3/6 | Oxygen sensor | 15C |
| HSVL | High-speed video link | 24F |
| N127 | Drivetrain control unit | 15F |
| N133/1 | Instrument cluster control unit | 20G |
| N3/10 | Engine management control unit | 10G |
| Y62/1 | Injector | 16H |
| Y62/2 | Injector | 16H |
| Y62/3 | Injector | 16J |
| Y62/4 | Injector | 16J |
| Y62/5 | Injector | 16J |
| Y62/6 | Injector | 16J |
| Y62/7 | Injector | 16K |
| Y62/8 | Injector | 16K |
