Removal (Outlander)
CAUTION:

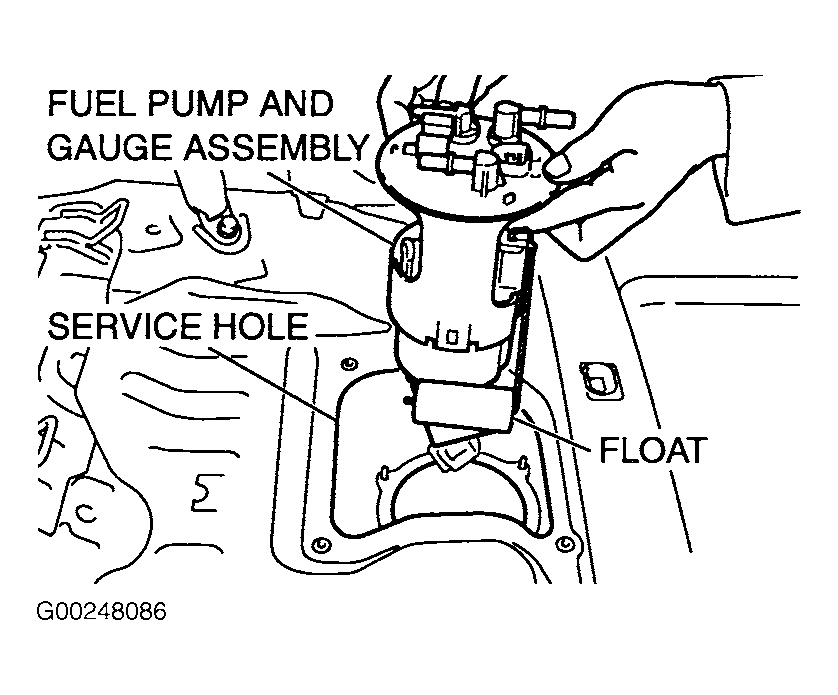

On 4WD equipped models, DO NOT damage float when removing and installing fuel pump module through access hole.

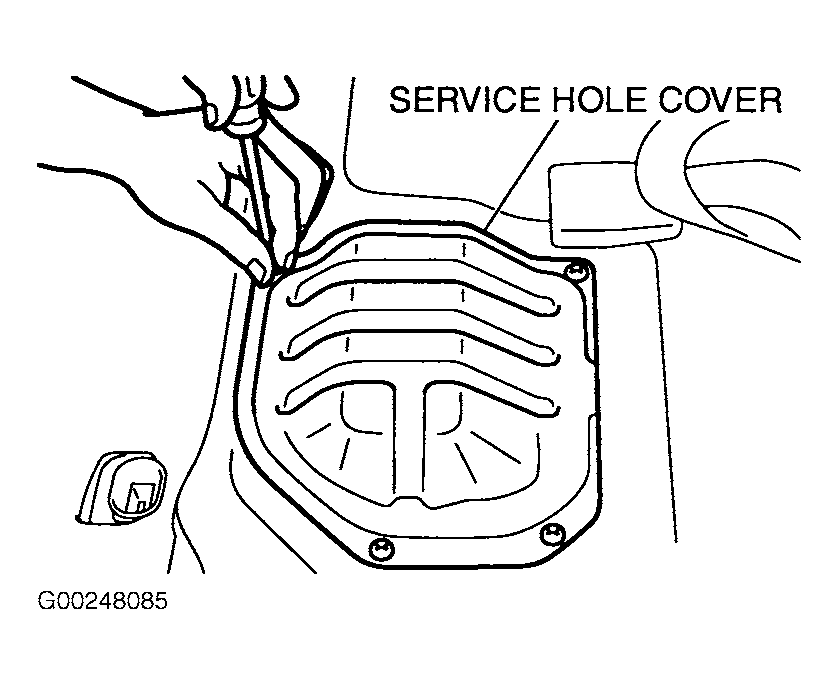

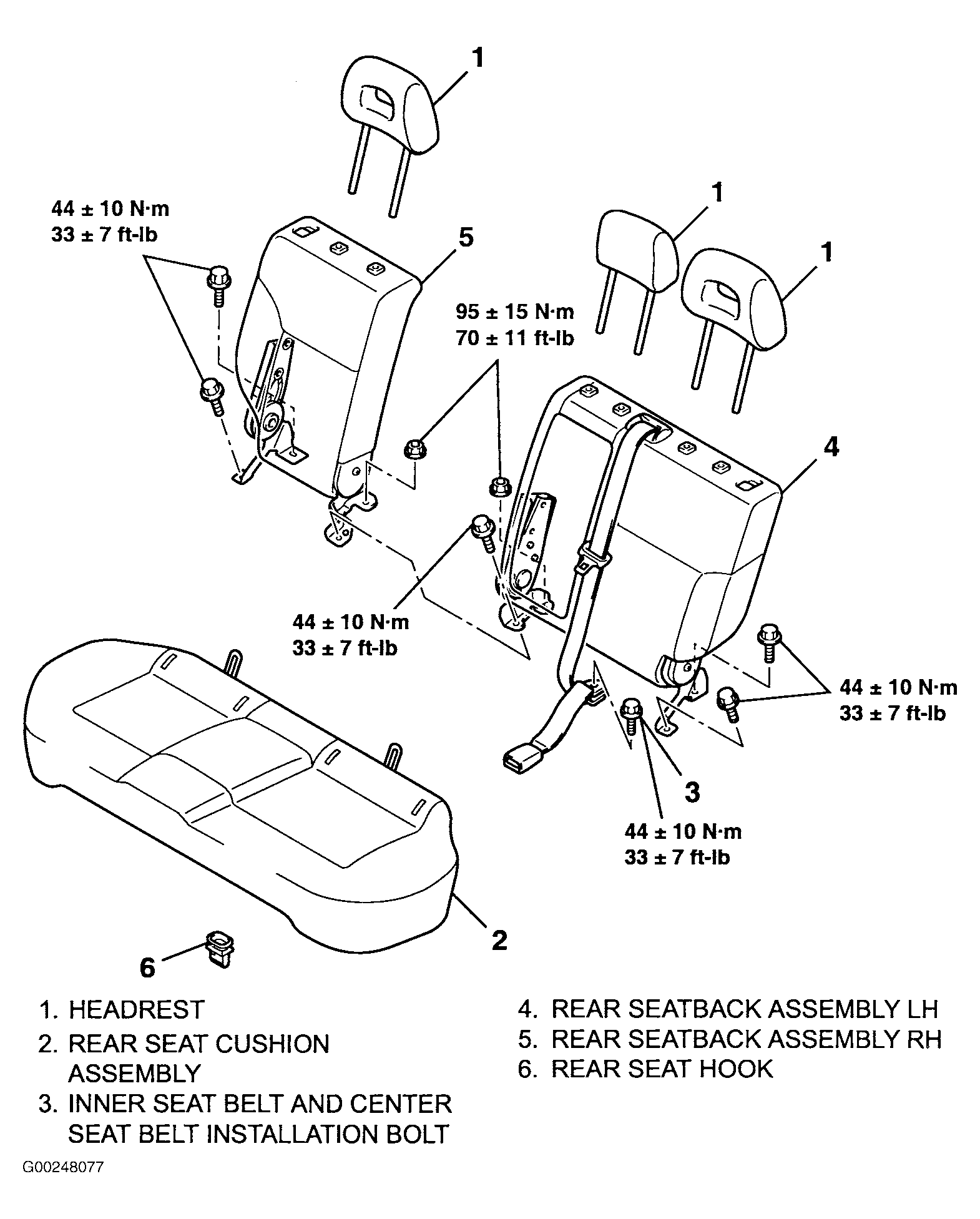

- Fuel pump is attached to fuel pump module, located in fuel tank. See Figure. Remove rear seat cushion. See Figure. Remove fuel pump module access plate screws and remove fuel pump module access plate. See Fig 1.

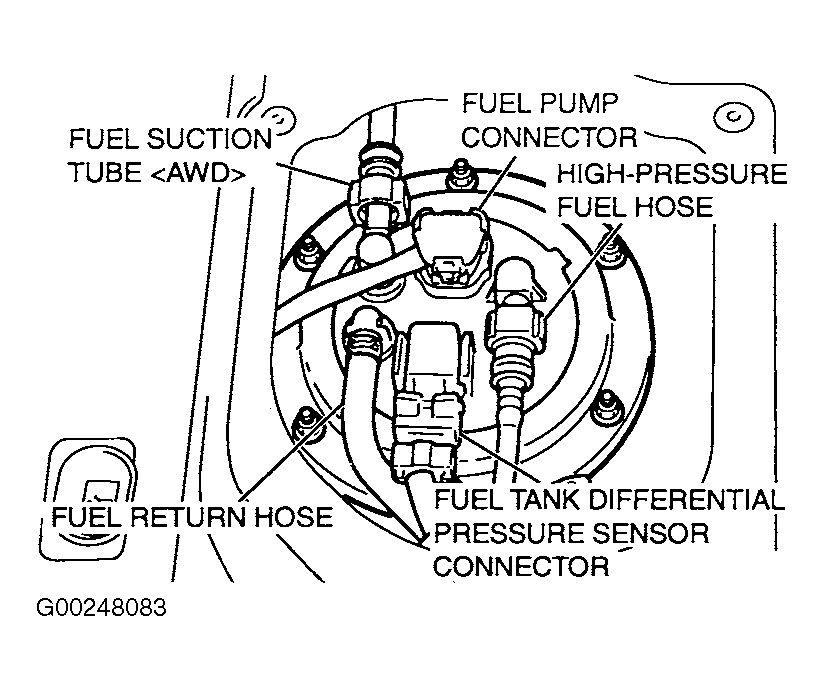

- Disconnect fuel pump module harness connectors. Disconnect high pressure fuel hose and fuel tank hoses. See Figure. Unscrew mounting nuts to remove fuel pump module. See Fig 2.
