<< E >> Needle Roller Bearing/Synchronizer Cone/Synchronizer Outer Ring/Synchronizer Inner Ring/Thrust Bearing/2ND Speed Gear Sleeve/1ST-2ND Speed Synchronizer Hub/1ST Speed Gear/1ST Speed Gear Sleeve Removal

Using special tool, MD998917, support the 1st speed gear sleeve, and then remove the 2nd speed gear sleeve, 1st-2nd speed synchronizer hub, synchronizer cones, synchronizer outer rings, synchronizer inner rings, thrust bearings, 1st speed gear, needle roller bearing and 1st speed gear sleeve.

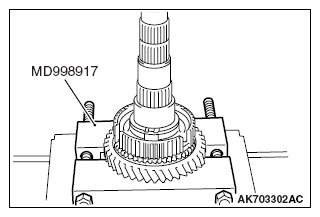

Fig 1: Removing Needle Roller Bearing/Synchronizer Cone And Synchronizer Outer Ring
G09641275Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
