Removal And Installation: Notes
Pre-removal operation
Engine Room Under Cover Front B Removal (Refer to
UNDER COVER
).
Transmission Fluid Draining (Refer to
TRANSMISSION FLUID CHANGE
).
Transfer Oil Draining (Refer to
TRANSFER OIL CHECK <AWD>
).
Front Exhaust Pipe Removal (Refer to
EXHAUST PIPE AND MAIN MUFFLER
).
Propeller Shaft Removal (Refer to
PROPELLER SHAFT
).
Drive Shaft <RH> Removal (Refer to
DRIVESHAFT ASSEMBLY
).
Post-installation operation
Engine Room Under Cover Front B Installation (Refer to
UNDER COVER
).
Transmission Fluid Refilling (Refer to
TRANSMISSION FLUID CHANGE
).
Transmission Fluid Check (Refer to
ESSENTIAL SERVICE
).
Transfer Oil Refilling (Refer to
TRANSFER OIL CHECK <AWD>
).
Transfer Oil Check (Refer to
TRANSFER OIL CHECK <AWD>
).
Front Exhaust Pipe Installation (Refer to
EXHAUST PIPE AND MAIN MUFFLER
).
Propeller Shaft Installation (Refer to
PROPELLER SHAFT
).
Drive Shaft <RH> Installation (Refer to
DRIVESHAFT ASSEMBLY
).

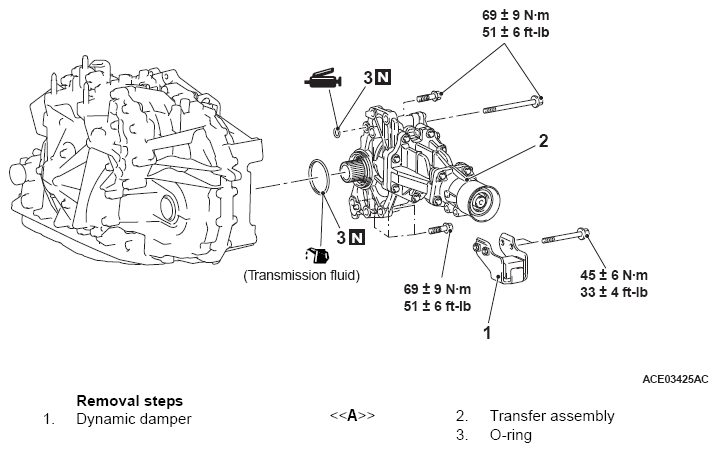

Fig 1: Removing/Installing Transfer Assembly Components Location With Torque Specification (AWD)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
