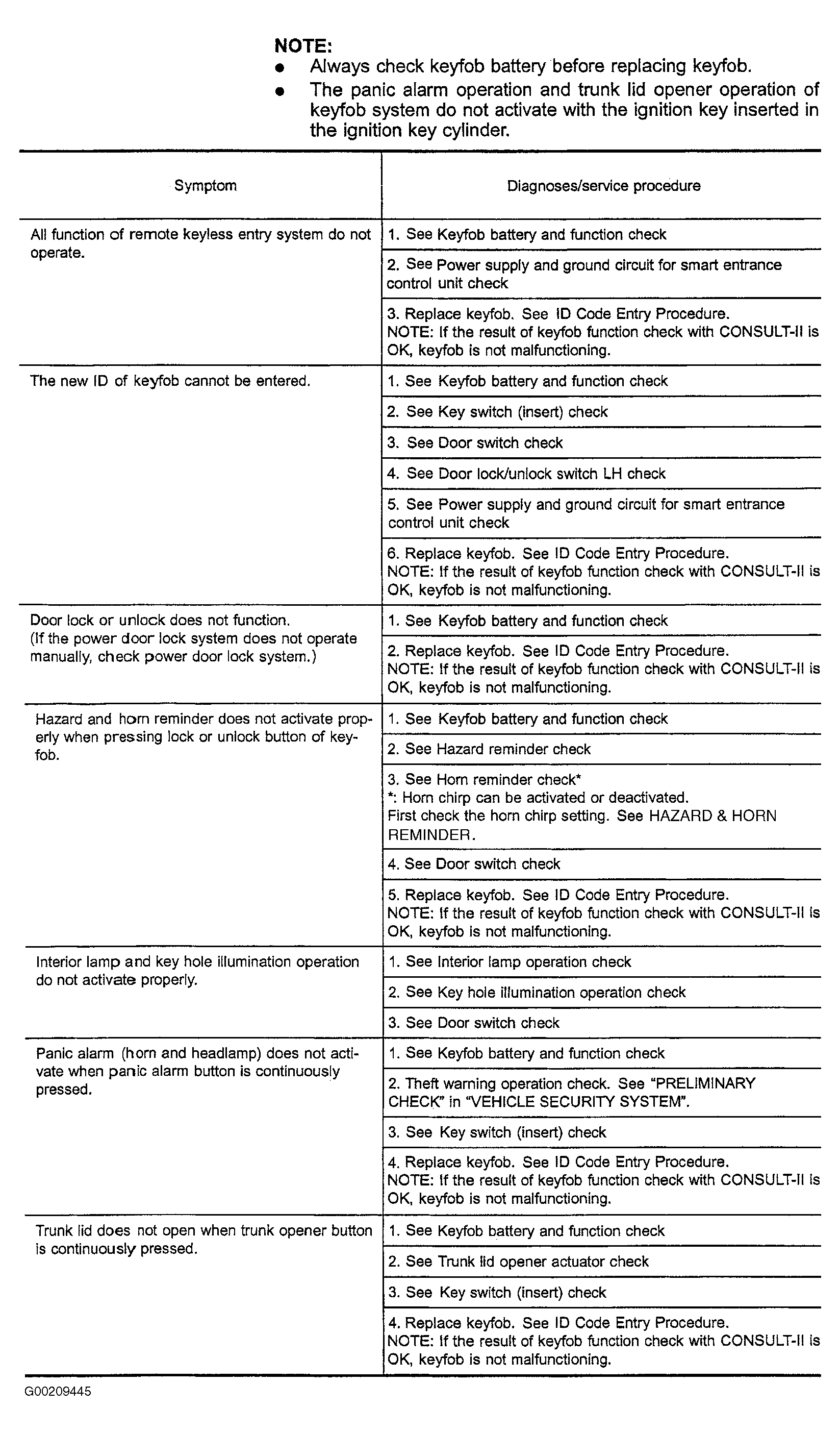

Symptom Chart
NOTE:
For wiring diagrams, see WIRING DIAGRAMS
.
NOTE:
For keyfob battery and function check, see KEYFOB BATTERY & FUNCTION CHECK
, for power supply and ground circuit check, see POWER SUPPLY & GROUND CIRCUIT CHECK
, for door switch check, see DOOR SWITCH CHECK
, for key switch (insert) check, see KEY SWITCH (INSERT) CHECK
, for left door lock/unlock switch check, see LEFT DOOR LOCK/UNLOCK SWITCH CHECK
, for trunk lid opener actuator check, see TRUNK LID OPENER ACTUATOR CHECK
, for hazard reminder check, see HAZARD REMINDER CHECK
, for horn reminder check, see HORN REMINDER CHECK
, for interior lamp operation check, see INTERIOR LAMP OPERATION CHECK
and for key hole illumination operation check, see KEY HOLE ILLUMINATION OPERATION CHECK
,
