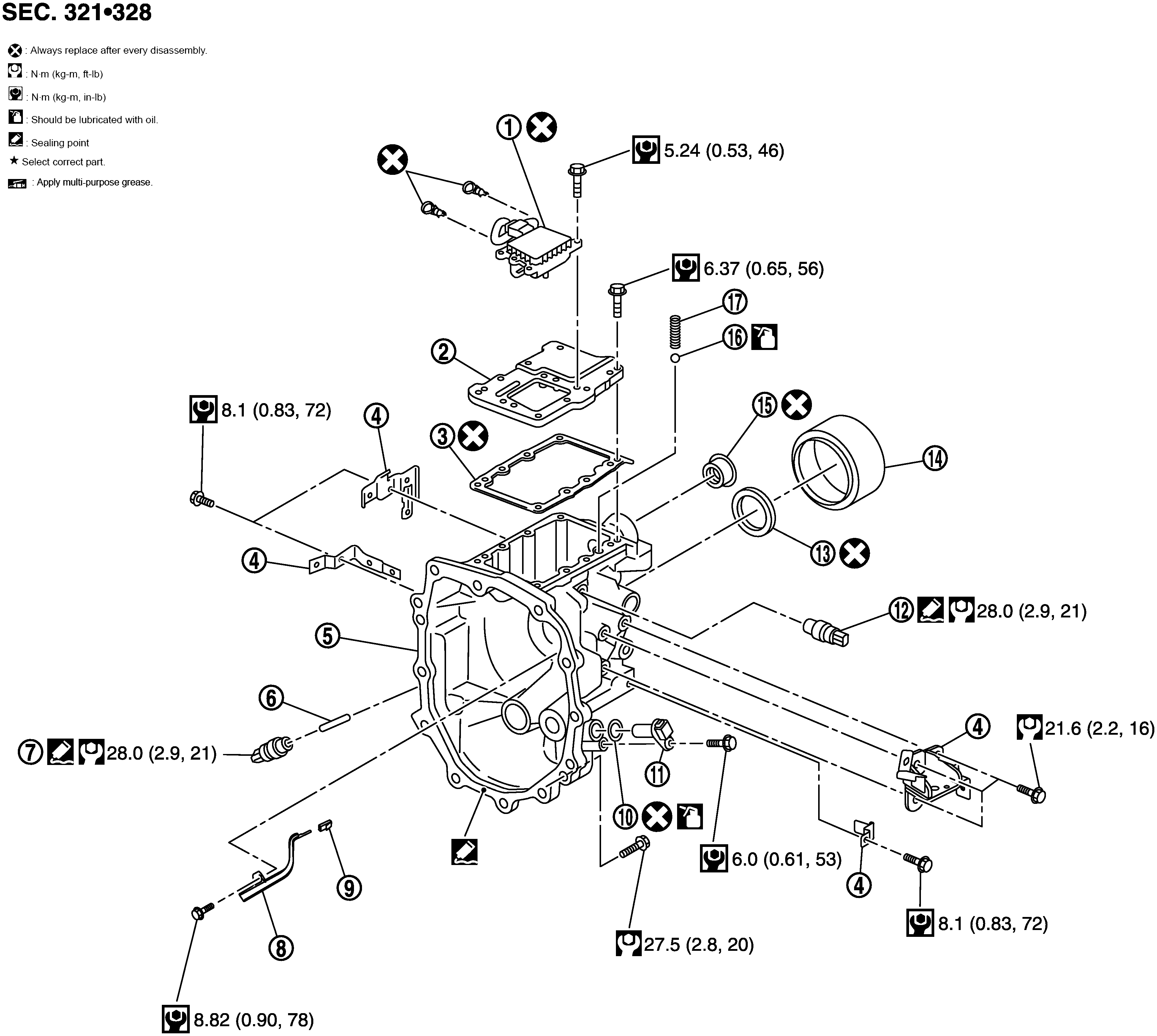

Exploded View
|
1. |
Gear lever position sensor |
2. |
Rear extension upper cover |
3. |
Rear extension upper cover gasket |
|
4. |
Bracket |
5. |
Rear extension |
6. |
Plunger |
|
7. |
Park/Neutral position (PNP) switch |
8. |
Oil gutter |
9. |
Cap |
|
10. |
O-ring |
11. |
Input speed sensor |
12. |
Back-up lamp switch |
|
13. |
Rear oil seal |
14. |
Dust cover |
15. |
Striking rod oil seal |
|
16. |
Check ball |
17. |
Check select spring |
||
|
|
|||||
|
|
|||||
|
Refer to HOW TO USE THIS INFORMATION for symbols not described above. |
|||||
