Steering Gear
|
Steering gear type |
PR26AM |
||
|
Outer socket |
Swinging torque |
0.3 - 2.9 N.m (0.03 - 0.29 kg-m, 3 - 25 in-lb) |
|
|

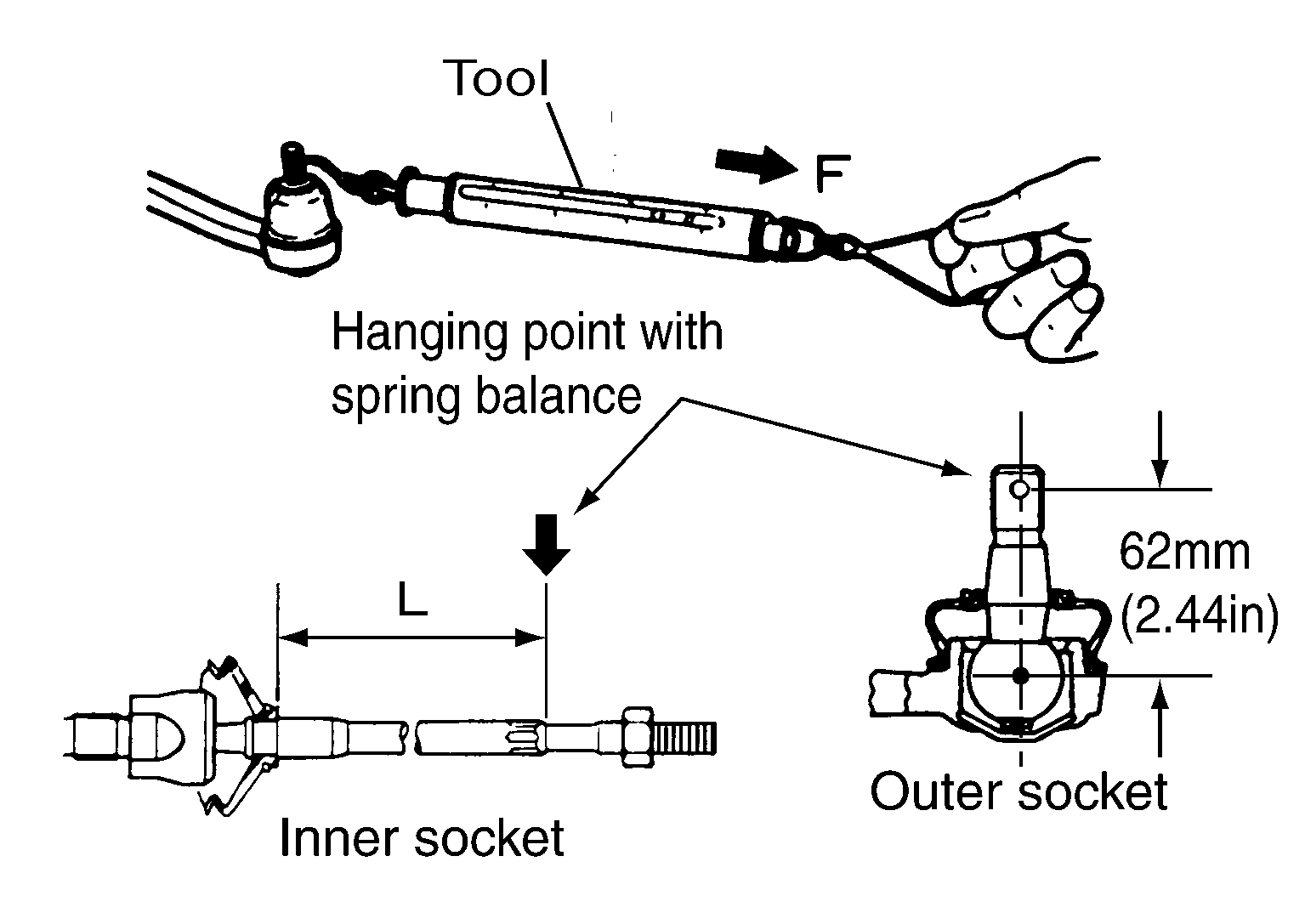

Measurement on spring balance
|
4.84 - 46.7 N (0.50 - 4.7 kg-f, 4 - 34 lb-f) |
||
|
Rotating torque |
0.3 - 2.9 N.m (0.03 - 0.29 kg-m, 3 - 25 in-lb) |
||
|
Axial end play |
0.5 mm (0.020 in) or less |
||
|
Inner socket |
Swinging torque |
1.0 - 7.8 N.m (0.11 - 0.79 kg-m, 9 - 69 in-lb) |
|
|
Measurement on spring balance
|
12.1 - 93.7 N (1.3 - 9.5 kg-f, 9 - 69 lb-f) |
||
|
Axial end play |
0.2 mm (0.08 in) or less |
||
|
Rack sliding force |
Standard |
280 +/- 30 N (28.6 +/- 3.1 kg-f, 62.9 +/- 6.7 lb-f) |
|
|
Minimum |
210 N (21.4 kg-f, 47.2 lb-f) |
||
