Exploded View

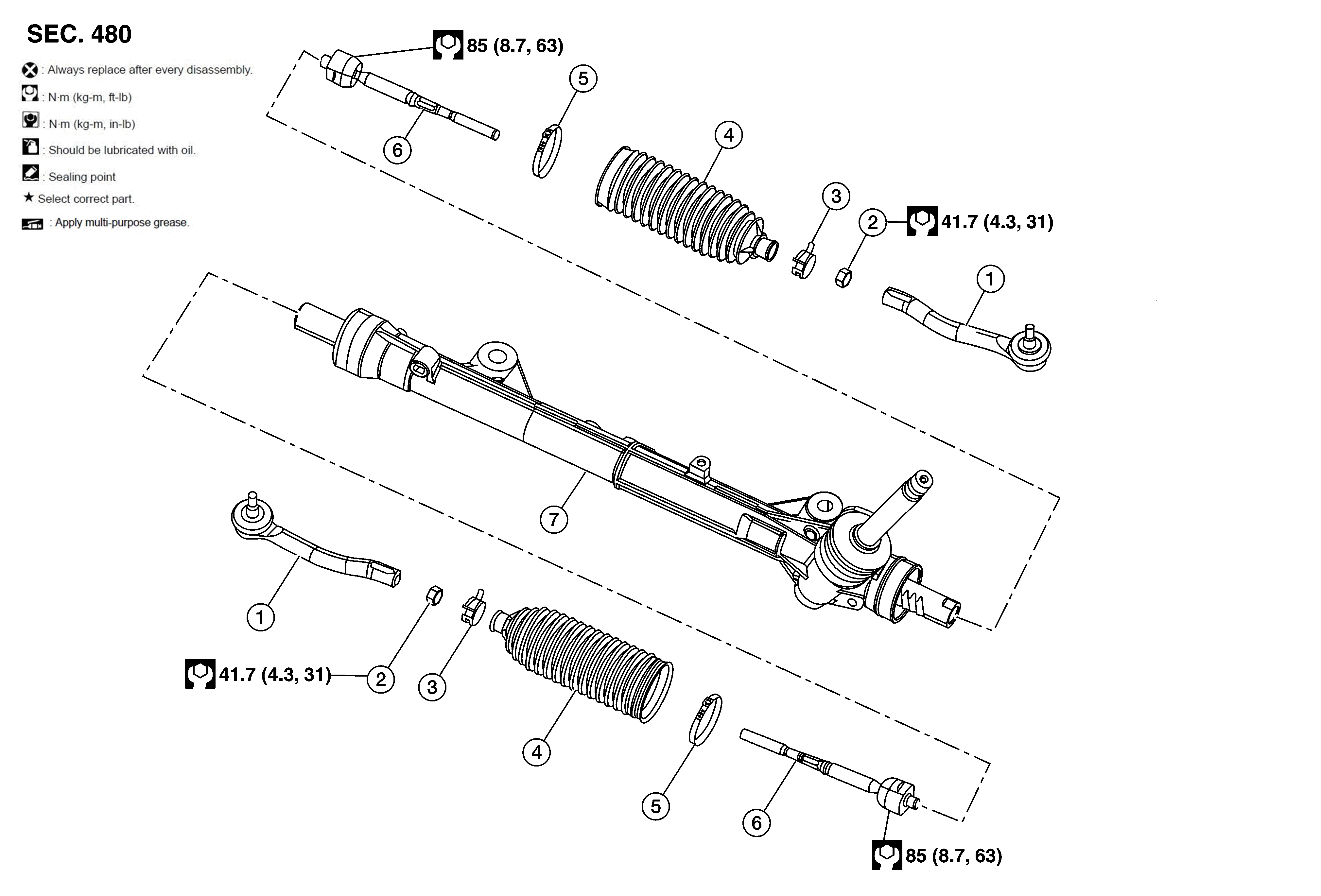

Fig 1: Unit Disassembly And Assembly With Torque Specifications
GNSAWGIA0289Z-289Courtesy of NISSAN NORTH AMERICA, INC.

1.

Outer socket

2.

Outer socket lock nut

3.

Outer boot clamp

4.

Boot

5.

Inner boot clamp

6.

Inner socket

7.

Steering gear housing
