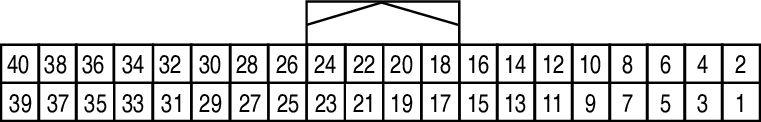

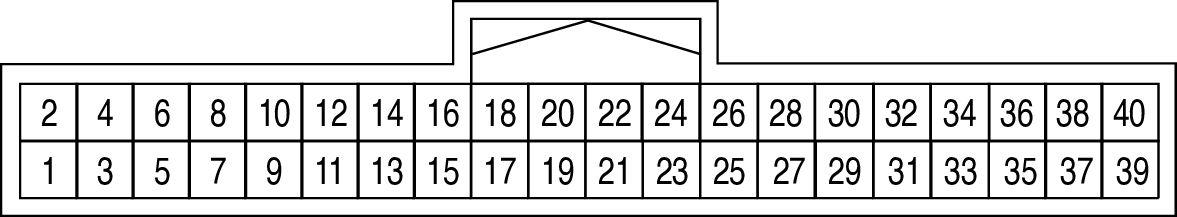

Around View Monitor Control Unit Connector End View (B72)
Connector Types: TH40FW-NH
Connector Color: WHITE
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | SHIELD | VIDEO OUTPUT GROUND |
| 4 | B | VIDEO OUTPUT SIGNAL |
| 5 | B | FV POWER GROUND |
| 6 | Y | FV POWER 6.2 V |
| 7 | SHIELD | FV VIDEO GROUND |
| 8 | L | FV VIDEO SIGNAL |
| 9 | L | SV1 POWER GROUND |
| 10 | G | SV1 POWER 6.2 V |
| 11 | SHIELD | SV1 VIDEO GROUND |
| 12 | Y | SV1 VIDEO SIGNAL |
| 13 | L | SV2 POWER GROUND |
| 14 | V | SV2 POWER 6.2 V |
| 15 | SHIELD | SV2 VIDEO GROUND |
| 16 | LG | SV2 VIDEO SIGNAL |
| 17 | L | RV POWER GROUND |
| 18 | G | RV POWER 6.2 V |
| 19 | SHIELD | RV VIDEO GROUND |
| 20 | Y | RV VIDEO SIGNAL |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | LA/LG | CAN-L |
| 25 | - | - |
| 26 | LA/GR | CAN-H |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
| 39 | B | GROUND |
| 40 | LA/V | IGNITION |
