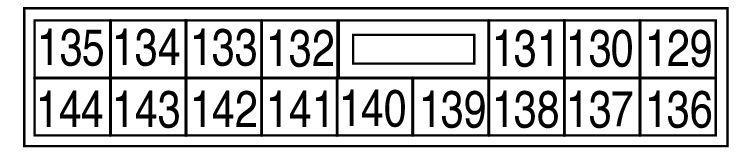

BCM (Body Control Module) Connector End View (M20)
Connector Types: NS16FGY-CS-CPA
Connector Color: GRAY
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 129 | B | GROUND 2 |
| 130 | P | PWM ROOMLAMP 1 |
| 131 | - | - |
| 132 | LA/BR | UNLOCK ASSISTANT |
| 133 | P | POWER ECU |
| 134 | LA/GR | UNLOCK DRIVER |
| 135 | V | PWR DOORLOCK 1 |
| 136 | L | PWR FLASHERS |
| 137 | B | GROUND 1 |
| 138 | LG | PWR WIPER |
| 139 | GR | PWR STOP LAMP |
| 140 | - | - |
| 141 | - | - |
| 142 | Y | LOCK FRONT |
| 143 | - | - |
| 144 | R | PWR DOORLOCK 2 |
