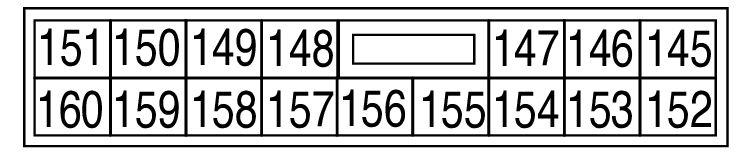

BCM (Body Control Module) Connector End View (M21)
Connector Types: NS16FBR-CS-CPA
Connector Color: BROWN
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 145 | LA/Y | TRUNK OPENER |
| 146 | - | - |
| 147 | - | - |
| 148 | - | - |
| 149 | - | - |
| 150 | - | - |
| 151 | LA/SB | DI RR LEFT B |
| 152 | - | - |
| 153 | - | - |
| 154 | W | LOCK REAR |
| 155 | LA/GR | UNLOCK REAR |
| 156 | - | - |
| 157 | LA/P | STOP LAMP1 |
| 158 | - | - |
| 159 | LA/Y | DI RR RIGHT B |
| 160 | LA/BR | STOP LAMP2 |
