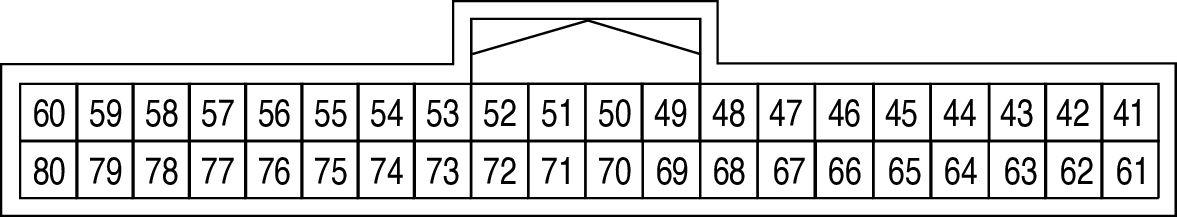

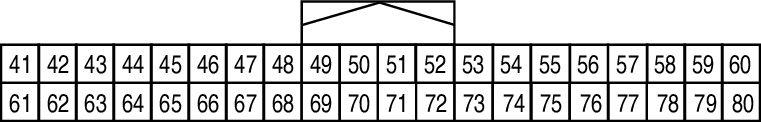

BCM (Body Control Module) Connector End View (M83)
Connector Types: TH40FB-NH
Connector Color: BLACK
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 41 | - | - |
| 42 | - | - |
| 43 | - | - |
| 44 | G | AT LOCKED IN PARK SW |
| 45 | - | - |
| 46 | - | - |
| 47 | - | - |
| 48 | SB | O CSW 1 |
| 49 | BR | O CSW 2 |
| 50 | Y | O CSW 5 |
| 51 | L | O CSW 6 |
| 52 | V | O CSW 4 |
| 53 | SB | O CSW 3 |
| 54 | - | - |
| 55 | - | - |
| 56 | - | - |
| 57 | LA/P | SPORT MODE SW |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| 61 | - | - |
| 62 | - | - |
| 63 | GR | DEFROSTER RL D |
| 64 | L | AT LOCKED IN PARK SW POWER |
| 65 | - | - |
| 66 | - | - |
| 67 | V | I CSW 1 |
| 68 | W | I CSW 2 |
| 69 | G | I CSW 3 |
| 70 | GR | I CSW 4 |
| 71 | LG | I CSW 5 |
| 72 | R | I CSW 6 |
| 73 | - | - |
| 74 | - | - |
| 75 | - | - |
| 76 | - | - |
| 77 | - | - |
| 78 | - | - |
| 79 | - | - |
| 80 | W | ECO MODE SW |
