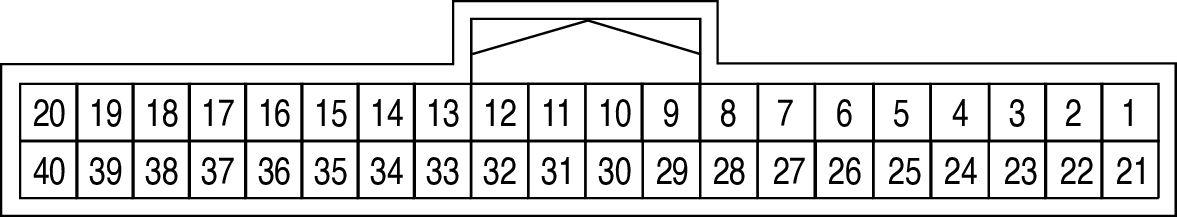

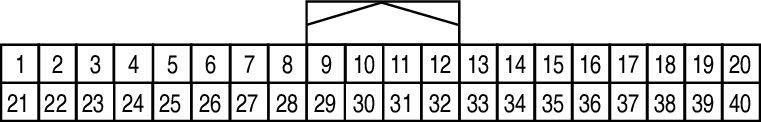

BCM (Body Control Module) Connector End View (M84)
Connector Types: TH40FGY-NH
Connector Color: GRAY
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | LA/W | DI FR RIGHT D |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | LG | SHORTING PIN |
| 8 | SB | AUTOLIGHT SENSOR |
| 9 | - | - |
| 10 | R | DR KNOB SW |
| 11 | SB | DOOR LOCK SW |
| 12 | LA/V | TRUNK INSIDE OPENER SW |
| 13 | P | HAZARD SW |
| 14 | BR | DOOR UNLOCK SW |
| 15 | - | - |
| 16 | - | - |
| 17 | LA/G | SEAT BELT SW |
| 18 | L | SHIFT LOCK SOLENOID RL |
| 19 | - | - |
| 20 | - | - |
| 21 | LA/SB | DI FR LEFT D |
| 22 | - | - |
| 23 | - | - |
| 24 | LA/L | LIN 2 D |
| 25 | - | - |
| 26 | LA/L | CAN HS1 H D |
| 27 | LA/P | CAN HS1 L D |
| 28 | Y | PWR AUTOLIGHT SENSOR |
| 29 | V | GROUND AUTOLIGHT SENSOR |
| 30 | BG | ROOMLAMP 4 |
| 31 | - | - |
| 32 | G | WL AUTHORIZATION RL |
| 33 | P | IGNITION OFFLOAD 1 RL |
| 34 | GR | AUTO ACCESSORY |
| 35 | - | - |
| 36 | - | - |
