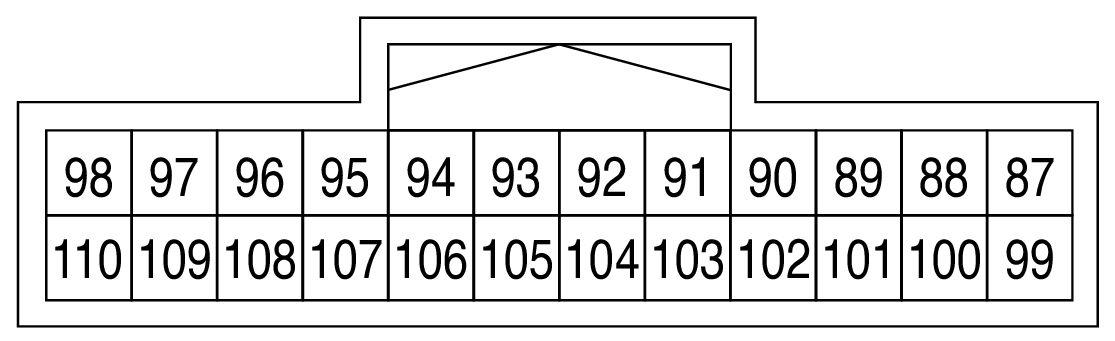

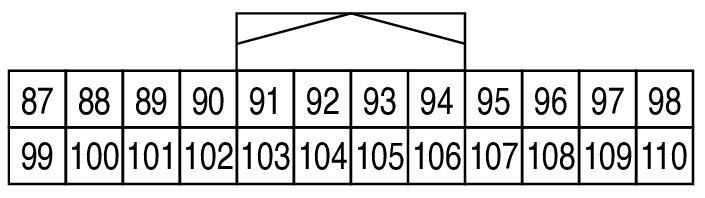

IPDM E/R (Intelligent Power Distribution Module Engine Room) Connector End View (F98)
Connector Types: TH24FB-NH
Connector Color: BLACK
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 87 | L | CAN-H |
| 88 | P | CAN-L |
| 89 | - | - |
| 90 | - | - |
| 91 | - | - |
| 92 | - | - |
| 93 | W | ECM DRIVER |
| 94 | BR | NEUTRAL SW |
| 95 | GR | CURRENT SENSOR SUPPLY |
| 96 | R | CURRENT SENSOR GROUND |
| 97 | G | CURRENT SENSOR |
| 98 | Y | AC VALVE |
| 99 | - | - |
| 100 | - | - |
| 101 | - | - |
| 102 | - | - |
| 103 | - | - |
| 104 | - | - |
| 105 | - | - |
| 106 | LG | FAN RELAY2 (PWM) |
| 107 | GR | FAN RELAY1 |
| 108 | - | - |
| 109 | - | - |
| 110 | P | TEMP SENSOR |
