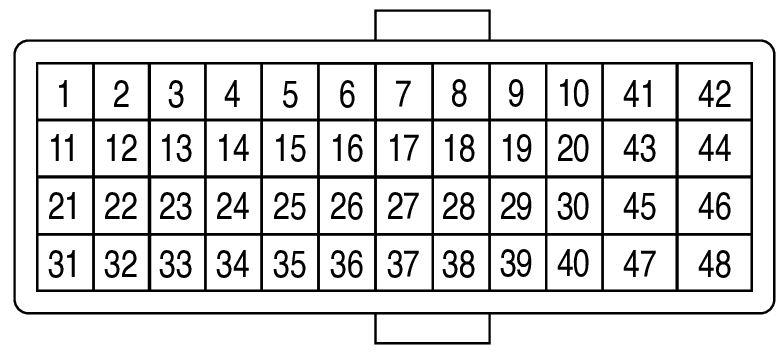

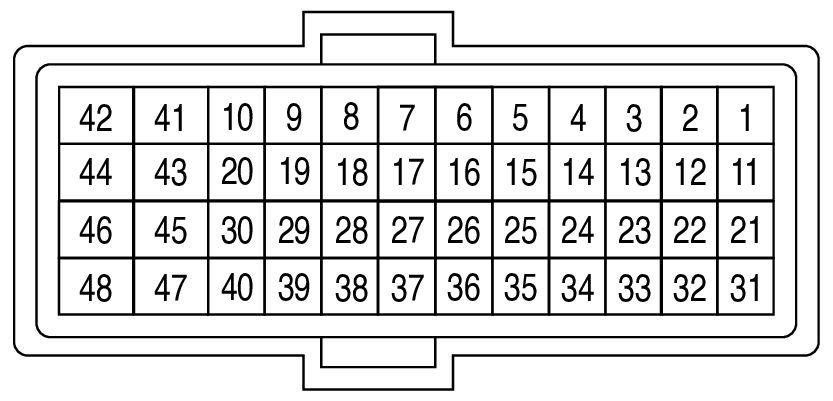

Electric Intake Valve Timing Control Module Connector End View (F80)
Connector Types: RH40FBR-RZ8-R-RH
Connector Color: BROWN
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | P | CAN-L |
| 2 | - | - |
| 3 | L | CAN-H |
| 4 | - | - |
| 5 | - | - |
| 6 | G | AVCC |
| 7 | - | - |
| 8 | - | - |
| 9 | L | A GROUND |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | B | CASE GROUND |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | Y | CRANK |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | Y | MAS |
| 36 | - | - |
| 37 | G | CAM |
| 38 | - | - |
| 39 | - | - |
| 40 | BG | IGNITION SW |
| 41 | - | - |
| 42 | B | GROUND |
| 43 | - | - |
| 44 | R | MOT MNS |
| 45 | - | - |
| 46 | Y | MOT PLS |
| 47 | - | - |
| 48 | W | V BATTERY |
