Relay And Fuse: Location
- Except for hybrid model

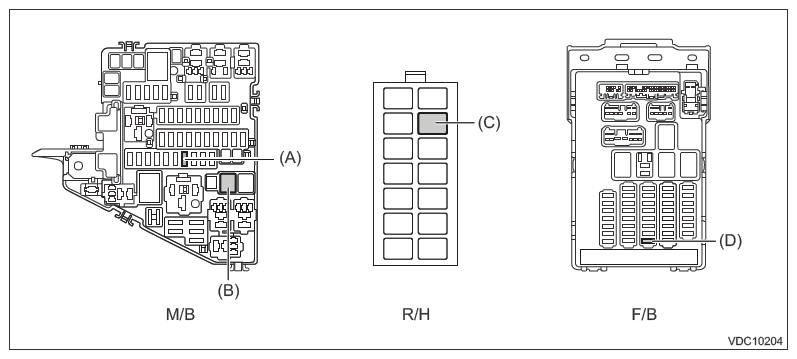

Main fuse box (M/B) Fuse 30 A (VDC CM & H/U) (A) Fuse 40 A (VDC CM & H/U) (B) Relay holder (R/H) Brake light relay (C) Fuse & relay box (F/B) Fuse 7.5 A (VDC CM & H/U) (D) - Hybrid model
| Main fuse box (M/B) | Fuse 30 A (VDC CM & H/U) | (A) |
| Fuse 40 A (VDC CM & H/U) | (B) | |
| Relay holder (R/H) | Brake light relay | (C) |
| Fuse & relay box (F/B) | Fuse 7.5 A (VDC CM & H/U) | (D) |
NOTE:
For other related fuses, refer to the wiring diagram.
- Impreza model: Refer to WIRING SYSTEM (IMPREZA MODEL)>POWER SUPPLY CIRCUIT . Crosstrek model (except for hybrid): Refer to WIRING SYSTEM (CROSSTREK MODEL (EXCEPT FOR HEV))>POWER SUPPLY CIRCUIT .
- Crosstrek hybrid model: Refer to WIRING SYSTEM (CROSSTREK MODEL (HEV))>POWER SUPPLY CIRCUIT .
