Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

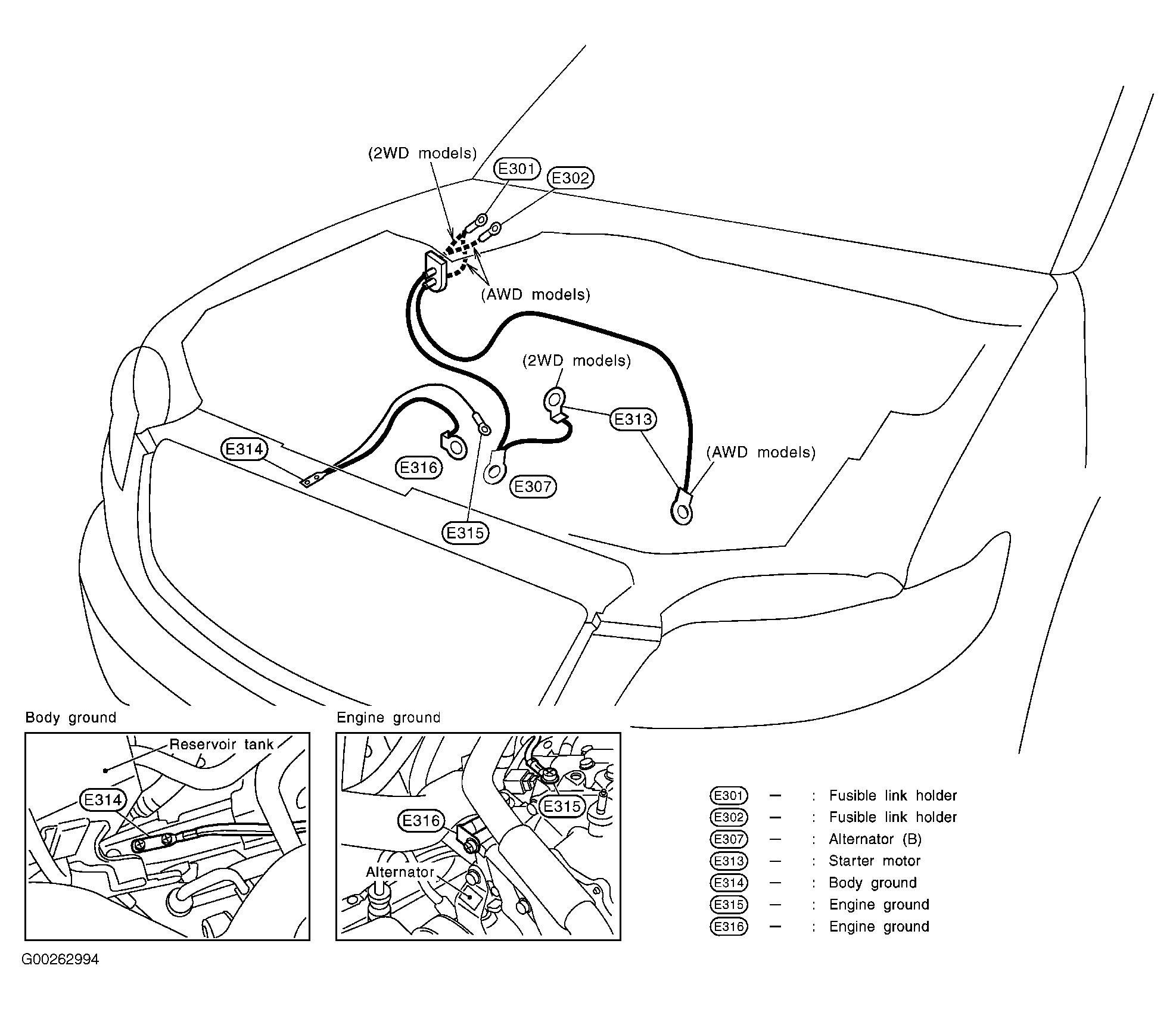

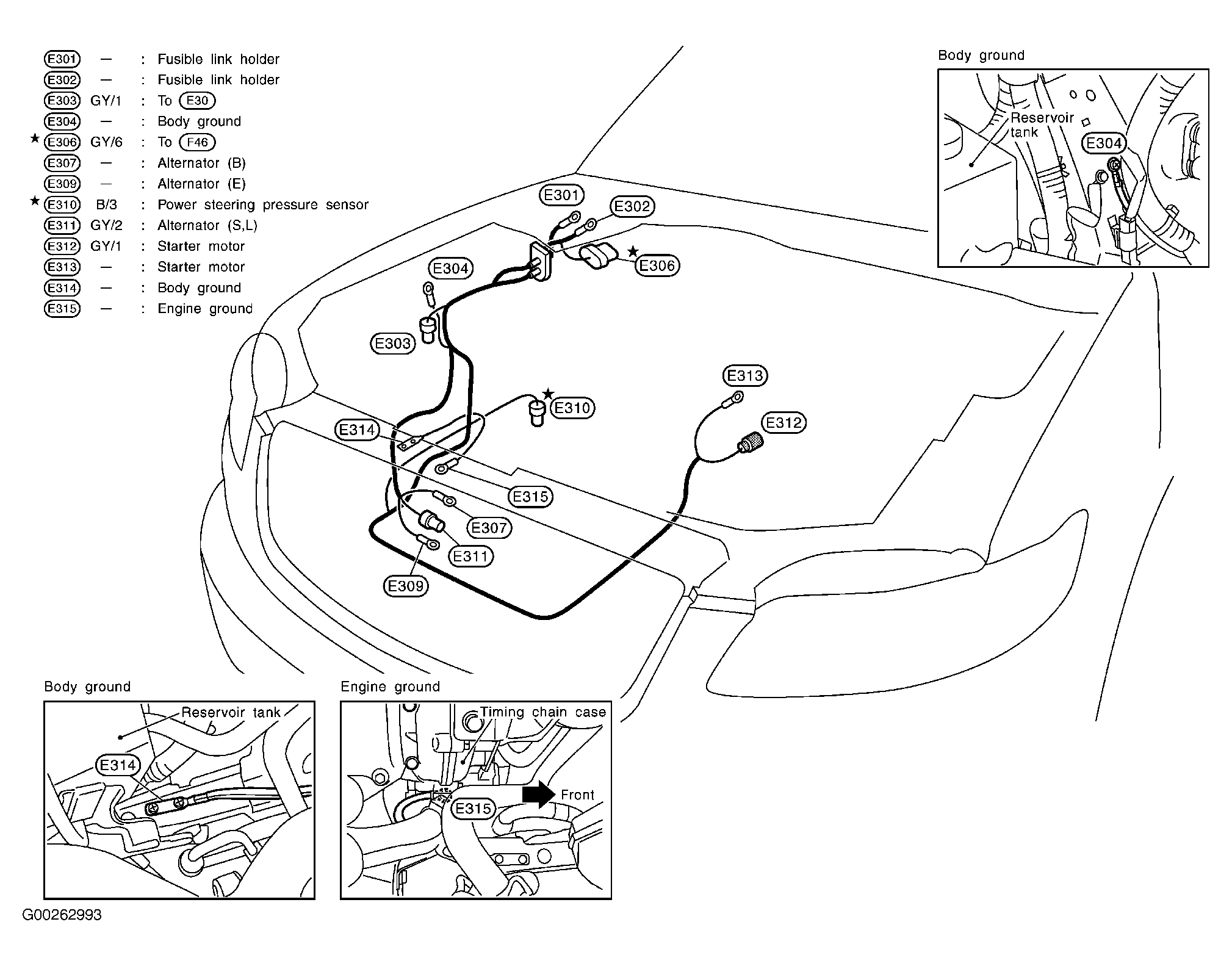

| Alternator (3.5L) | Front of engine compartment. See Figure . |
| Alternator (4.5L) | Front center of engine compartment. See Figure . |
| Antenna Amplifier (M61) | Center of dash. See Figure . |
| A/T Assembly (3.5L) (F44) | Lower rear center of engine compartment. See Figure . |
| A/T Assembly (4.5L) (F44) | Lower rear center of engine compartment. See Figure . |
| A/T Device (M67) | Under front of center console. See Figure . |

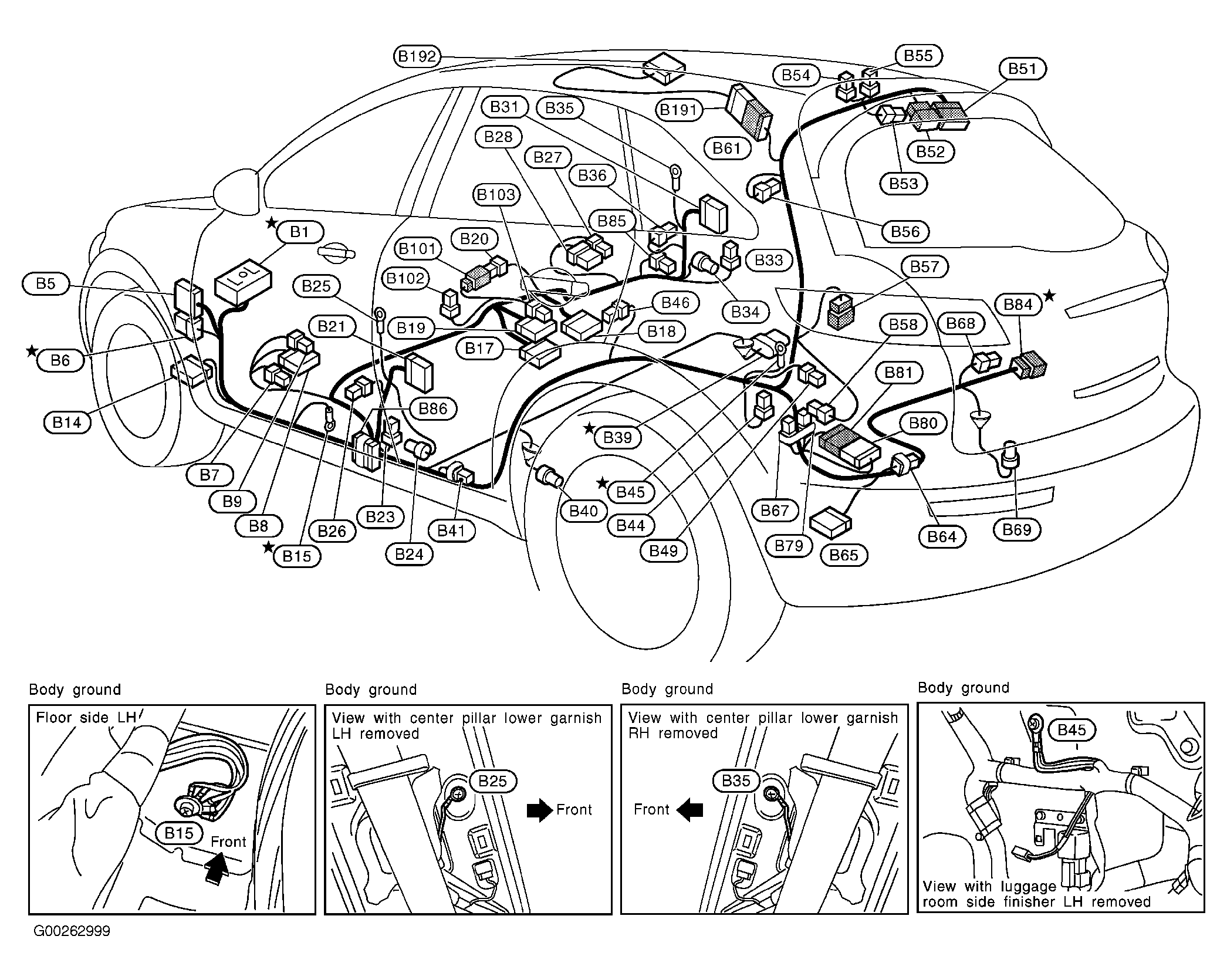

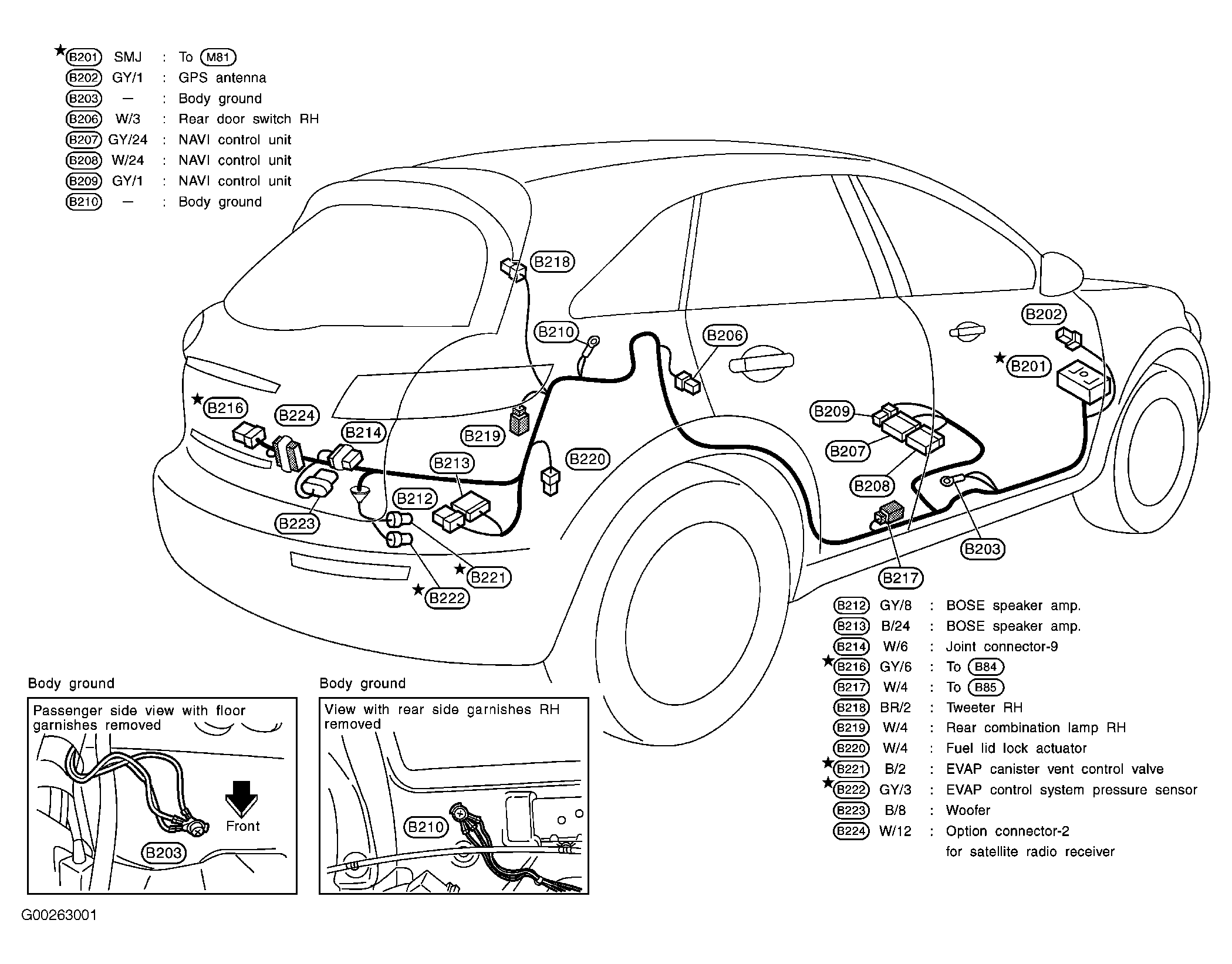

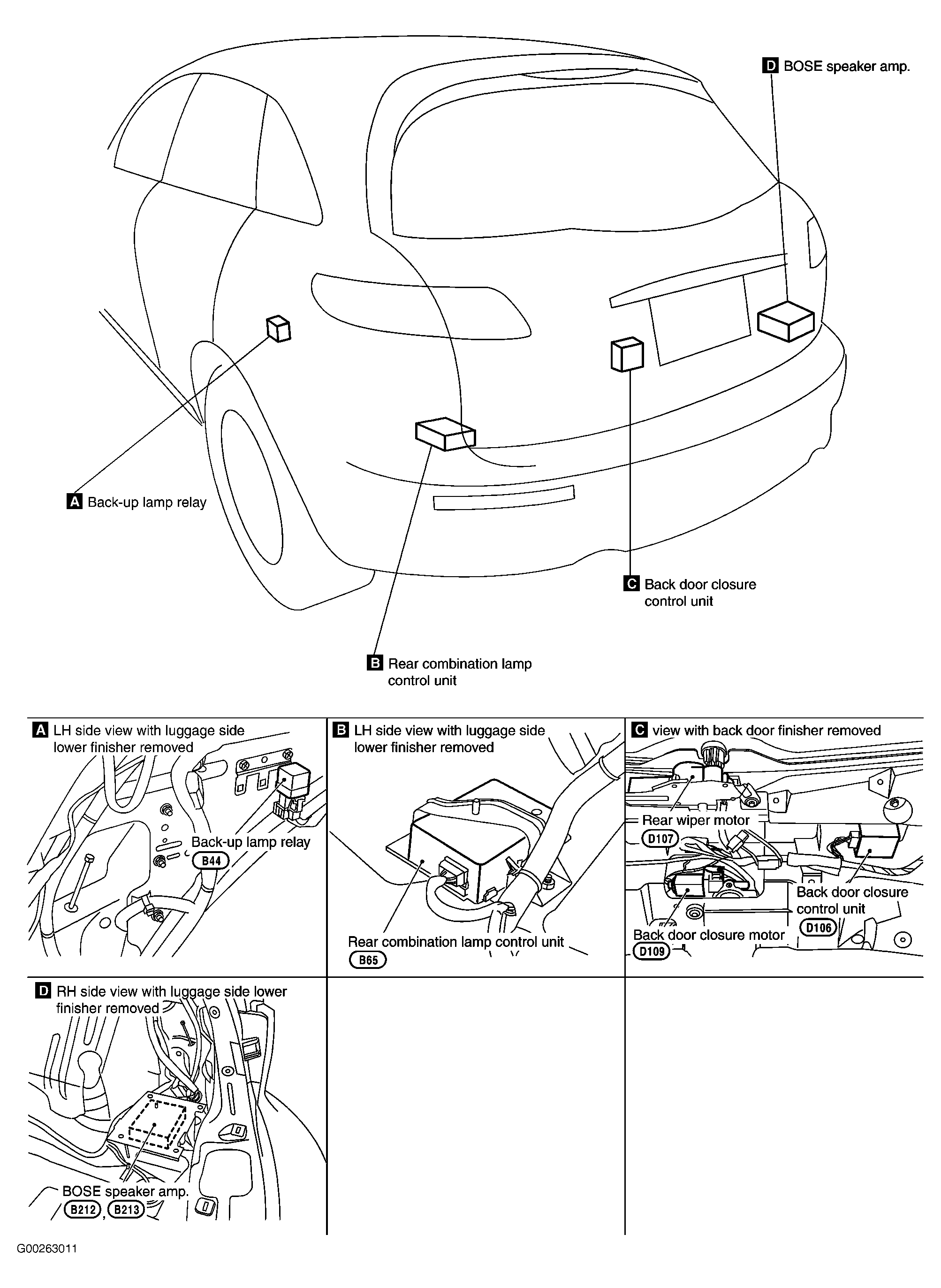

| BOSE Speaker Amplifier | Right rear of luggage compartment. See Figure . |
| Condenser (Body) (B41) | Under left side of rear seat. See Figure . |

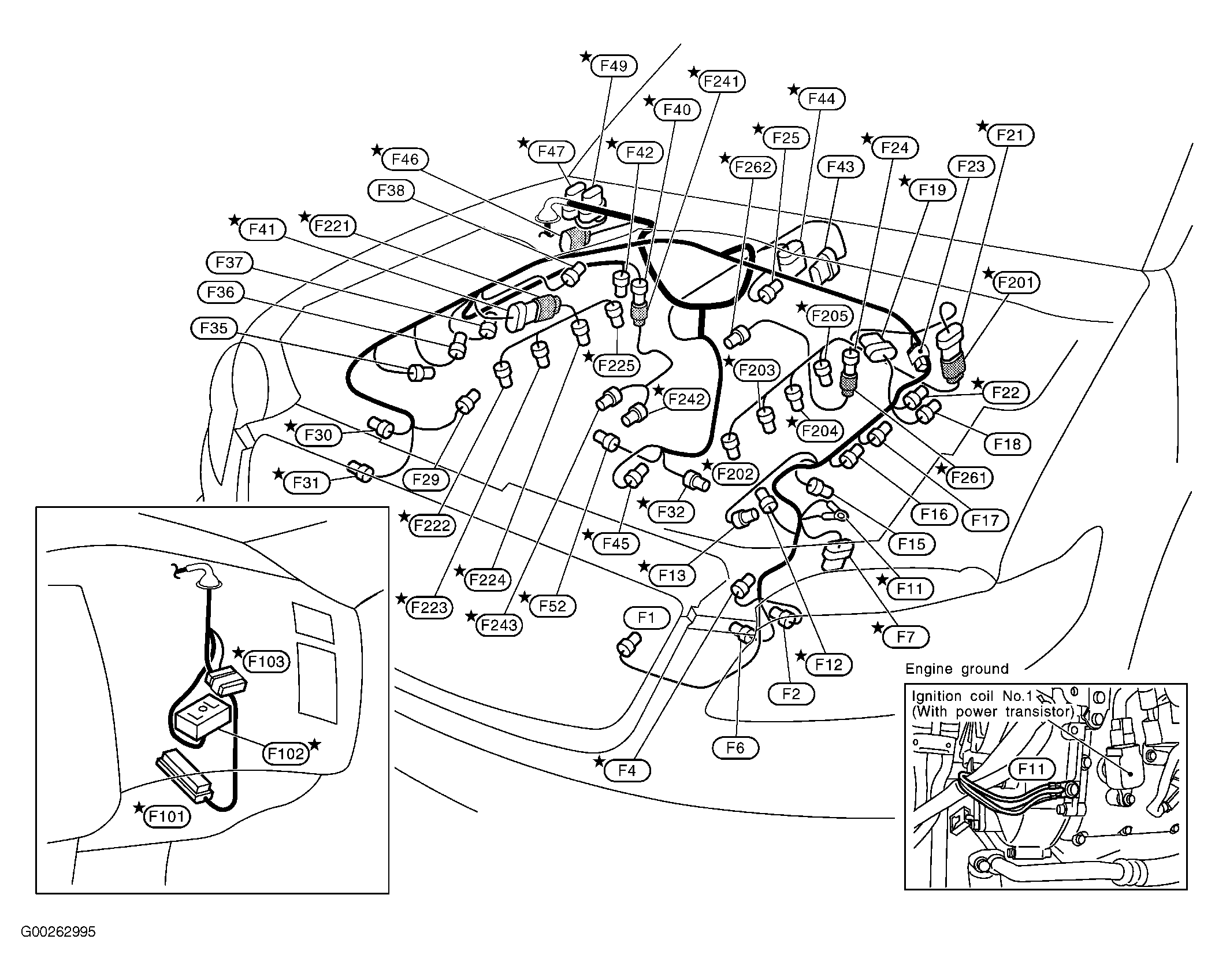

| Condenser (Engine) (4.5L) (F23) | Top left rear of engine. See Figure . |
| Condenser (3.5L) (F23) | Top right of engine compartment. See Figure . |

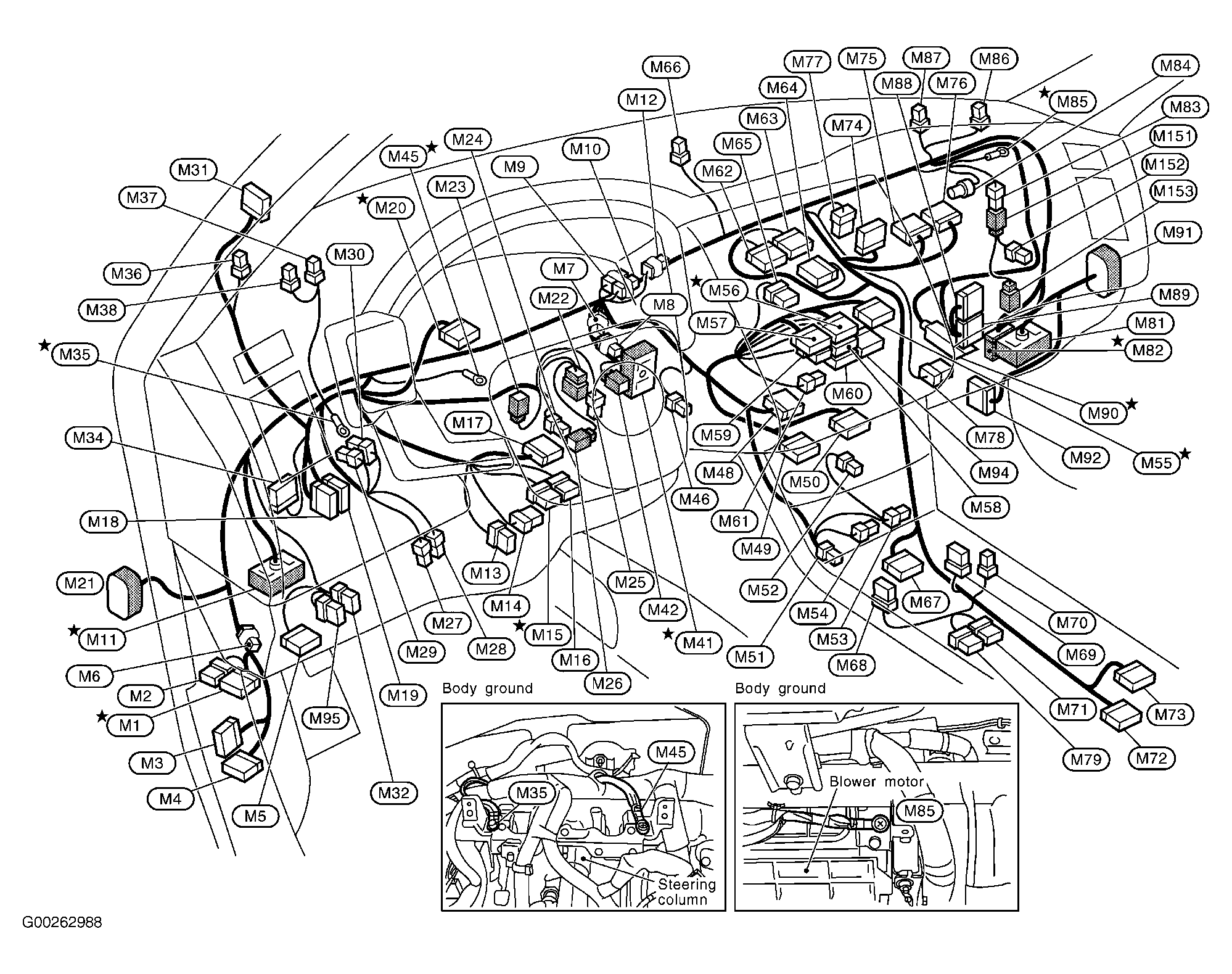

| Data Link Connector (M5) | Lower left side of dash. See Figure . |
| Diode (B67) | Left side of luggage compartment. See Figure . |
| Diode (B79) | Left side of luggage compartment. See Figure . |
| Diode (M7, M8) | Left side of dash. See Figure . |
| Diode (M9, M10) | Left side of dash. See Figure . |
| Diode (M12) | Left side of dash. See Figure . |

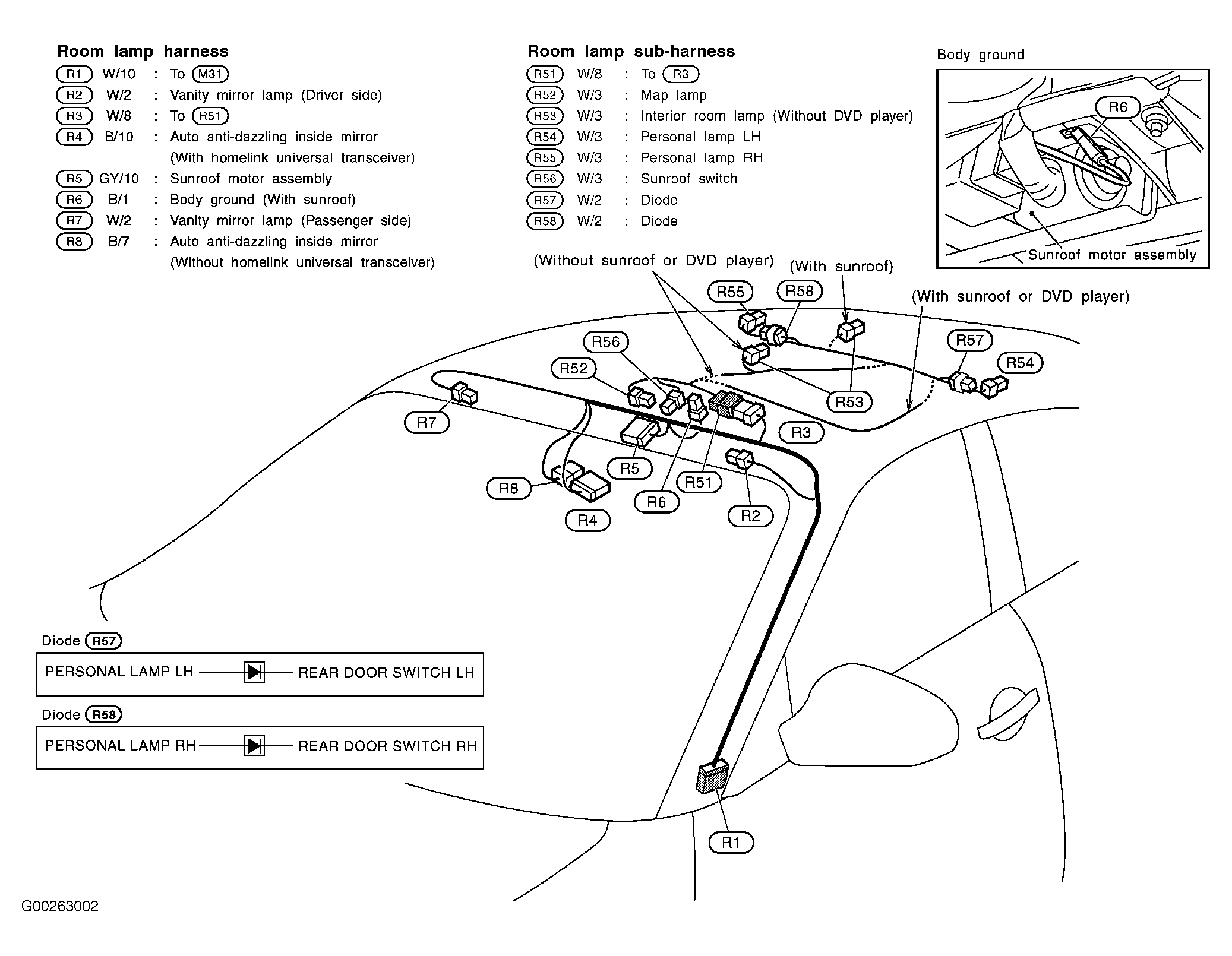

| Diode (R57) | Left center of roof. See Figure . |
| Diode (R58) | Right center of roof. See Figure . |
| Front Left Seat Belt Pre-Tensioner (B23) | Left "B" pillar. See Figure . |
| Front Right Seat Belt Pre-Tensioner (B33) | Right "B" pillar. See Figure . |
| GPS Antenna | Right end of dash. See Figure . |

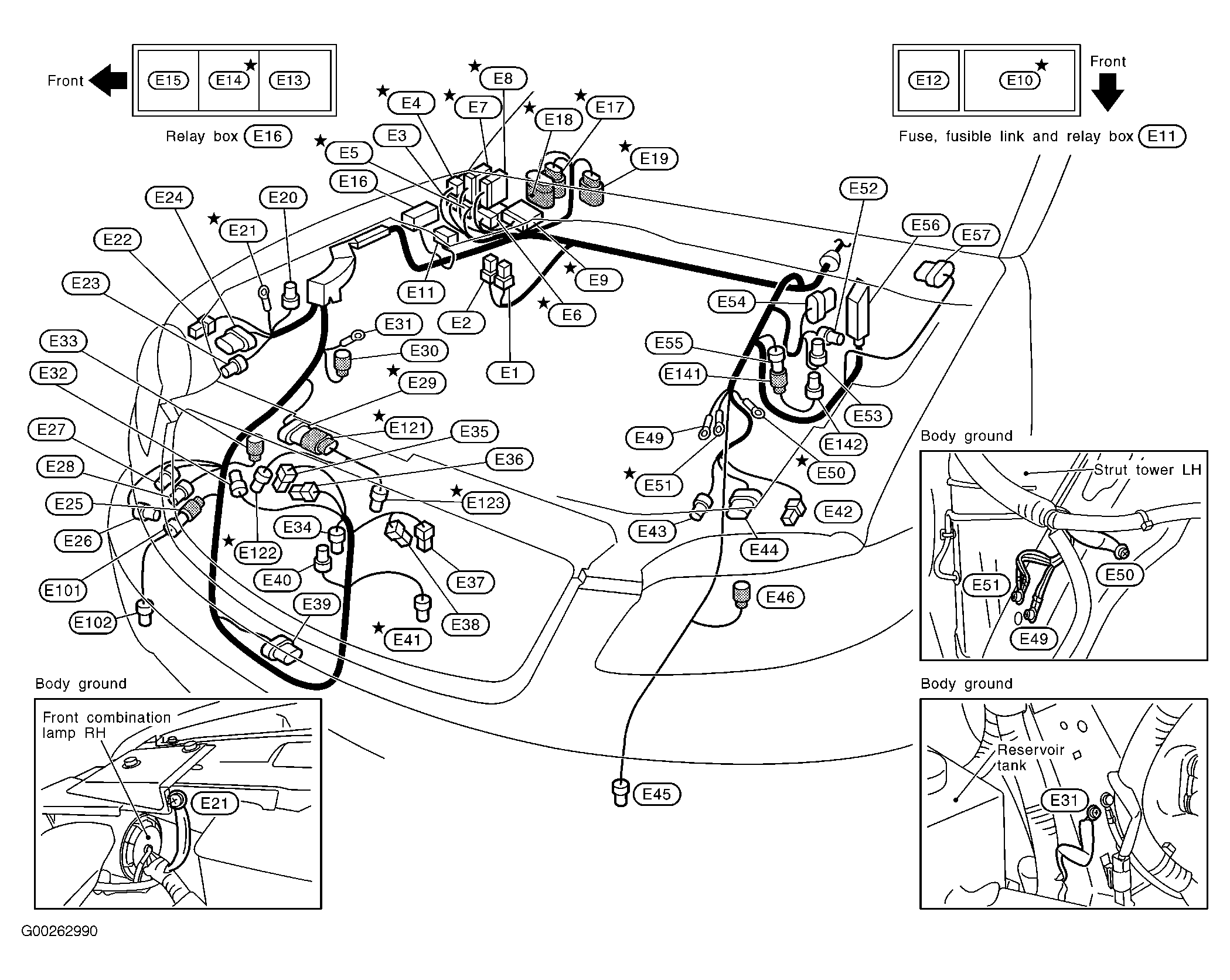

| Horn (High) (E37, E38)) | Left front of engine compartment, behind grille. See Figure . |
| Horn (Low) (E35, E36) | Right front of engine compartment, behind grille. See Figure . |
| Inside Key Antenna-1 (Dashboard) (M70) | Front of center console. See Figure . |
| Inside Key Antenna-3 (B68) | Right side of luggage compartment. See Figure . |

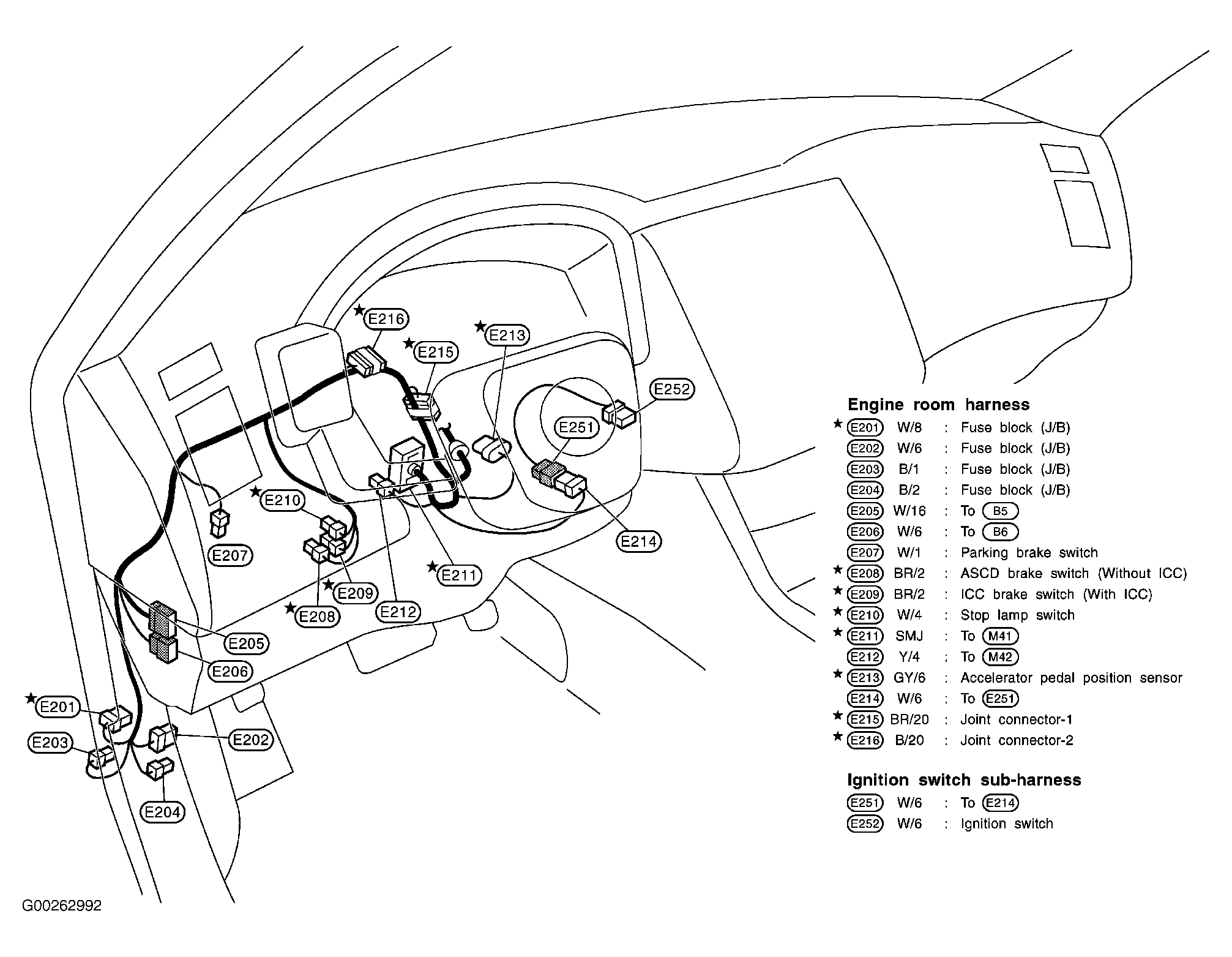

| Joint Connector-1 (Early Production) | Left side of dash.Figure . |
| Joint Connector-2 (Early Production) | Left side of dash.Figure . |

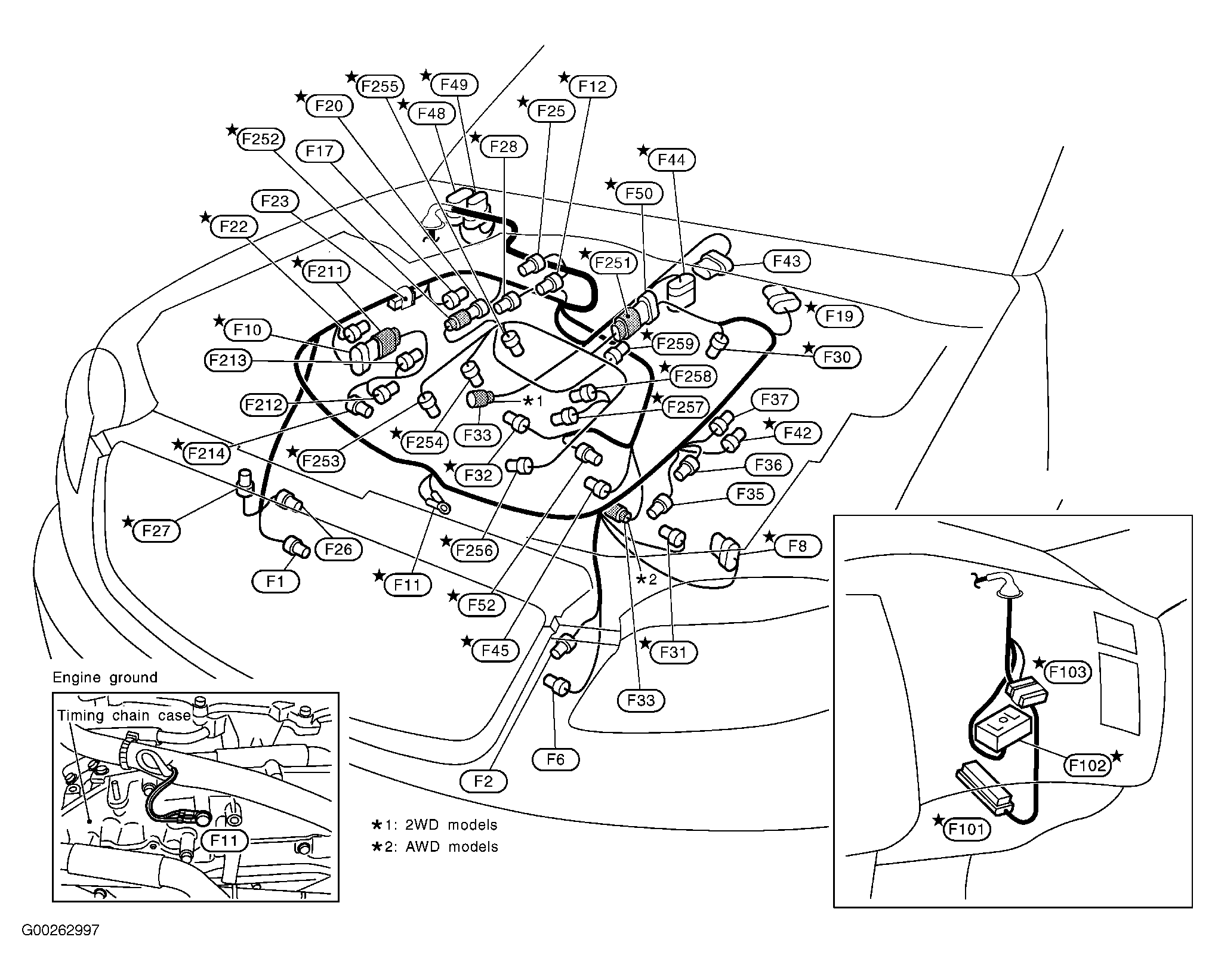

| Joint Connector-3 (3.5L) (Early Production) (F103) | Right end of dash.Figure . |
| Joint Connector-3 (4.5L) (Early Production) (F103) | Right end of dash.Figure . |
| Joint Connector-7 (Early Production) (B86) | Base of left "B" pillar.Figure . |
| Joint Connector-9 (Early Production) | Right rear of luggage compartment.Figure . |

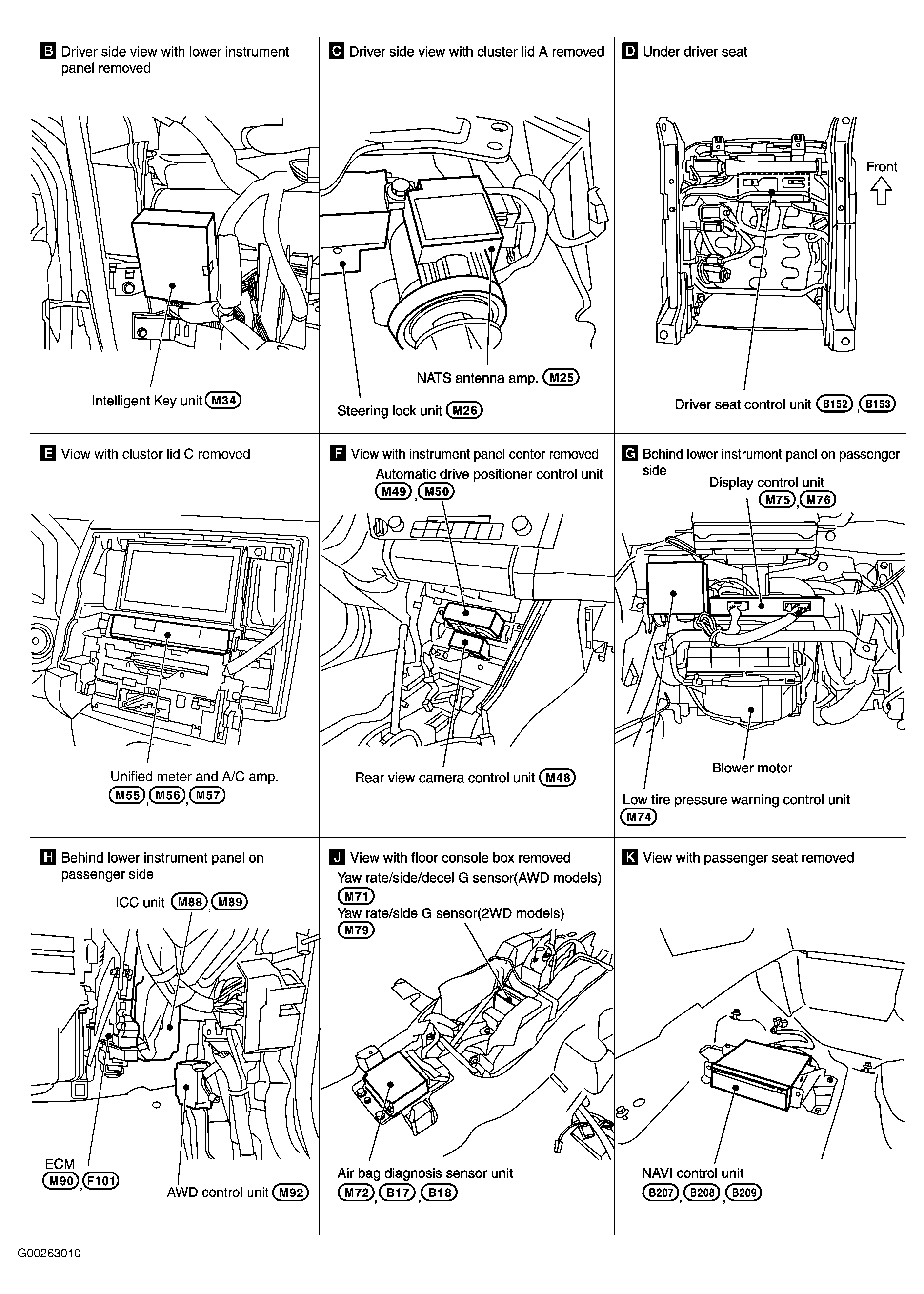

| NATS Antenna Amplifier | Left side of dash. See Figure . |
| Option Connector-2 (For Satellite Radio Receiver) | Right rear of luggage compartment. See Figure . |

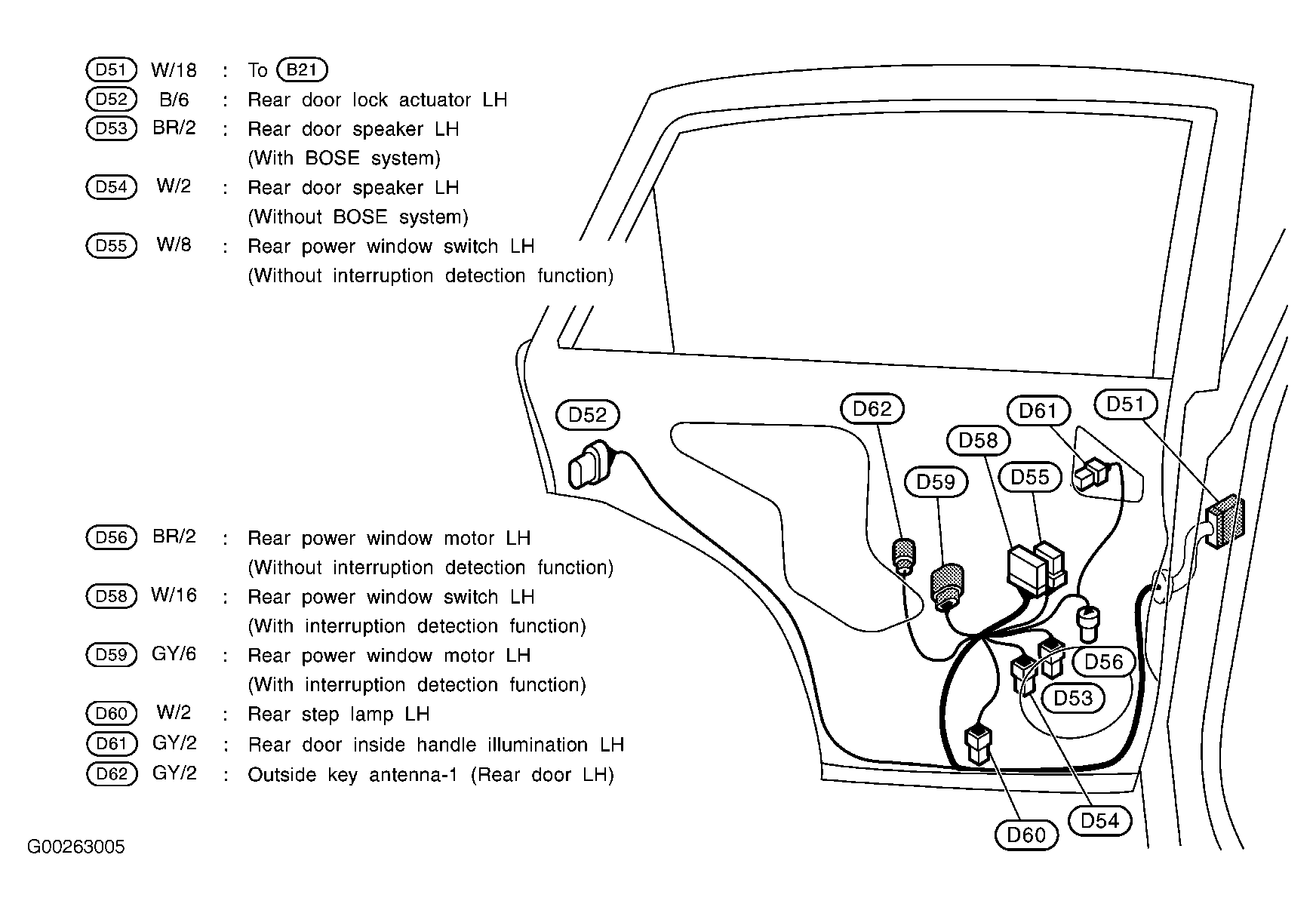

| Outside Key Antenna-1 | Center of left rear door. See Figure . |

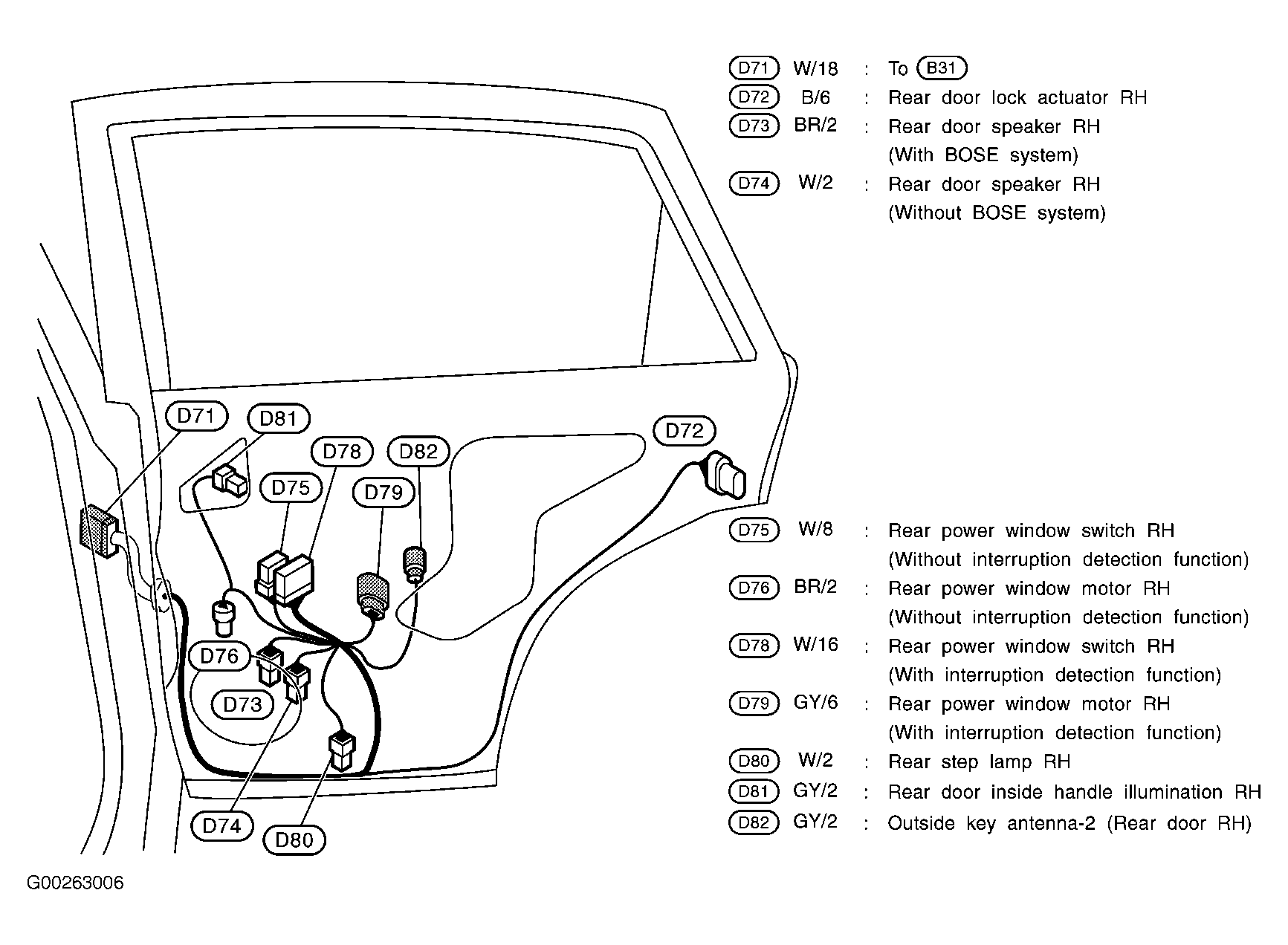

| Outside Key Antenna-2 | Center of right rear door. See Figure . |
| Outside Key Antenna-3 | Lower right side of back door. See Figure . |
| Rear View Camera | Lower left center of back door. See Figure . |

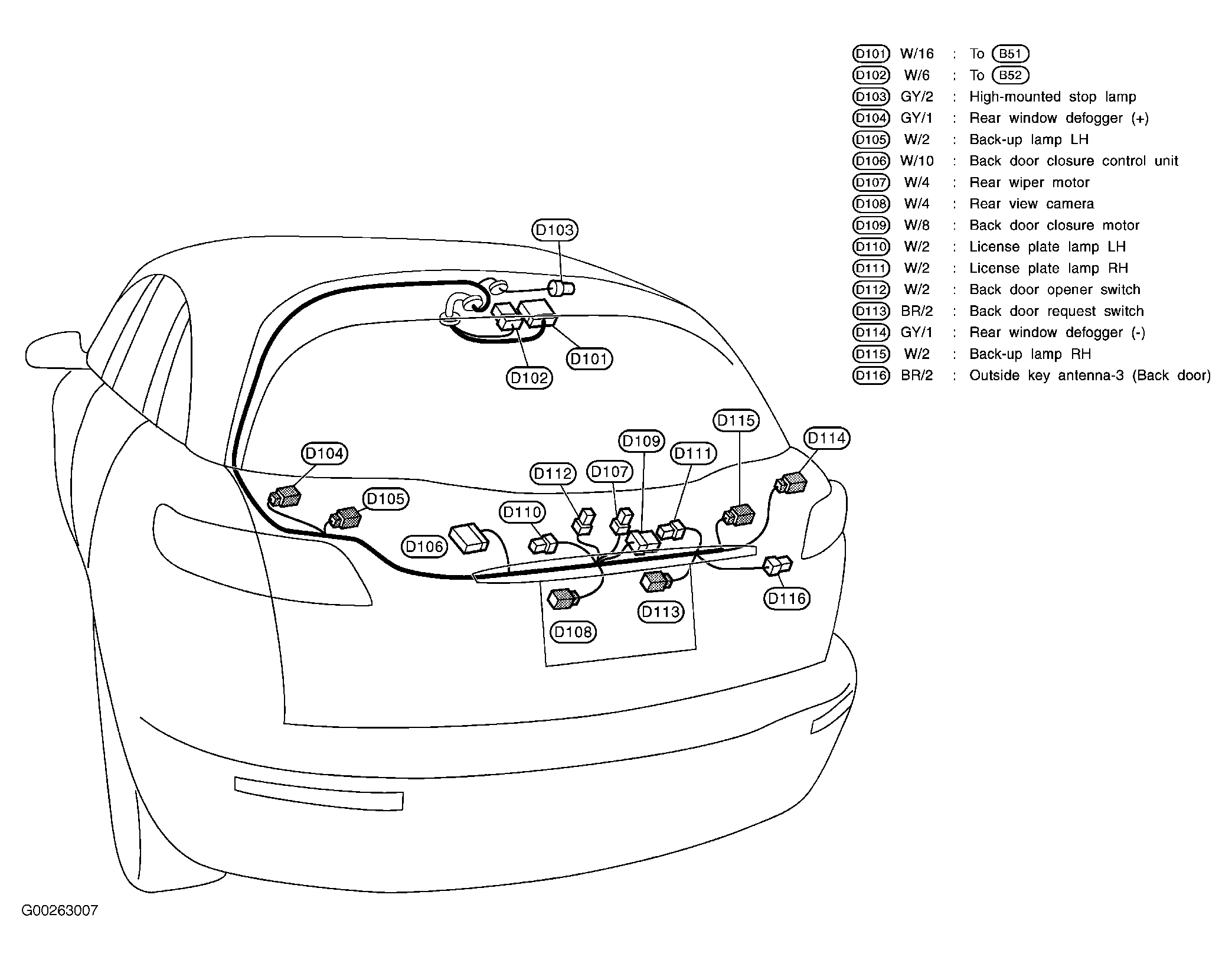

| Rear Window Defogger (D104, D114) | Back door. See Figure . |
| Transfer Assembly (3.5L) (F43) | Lower rear center of engine compartment. See Figure . |
| Transfer Assembly (4.5L) (F43) | Lower rear center of engine compartment. See Figure . |
| Unified Meter & A/C Amplifier | Behind center console. See Figure . |
