Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

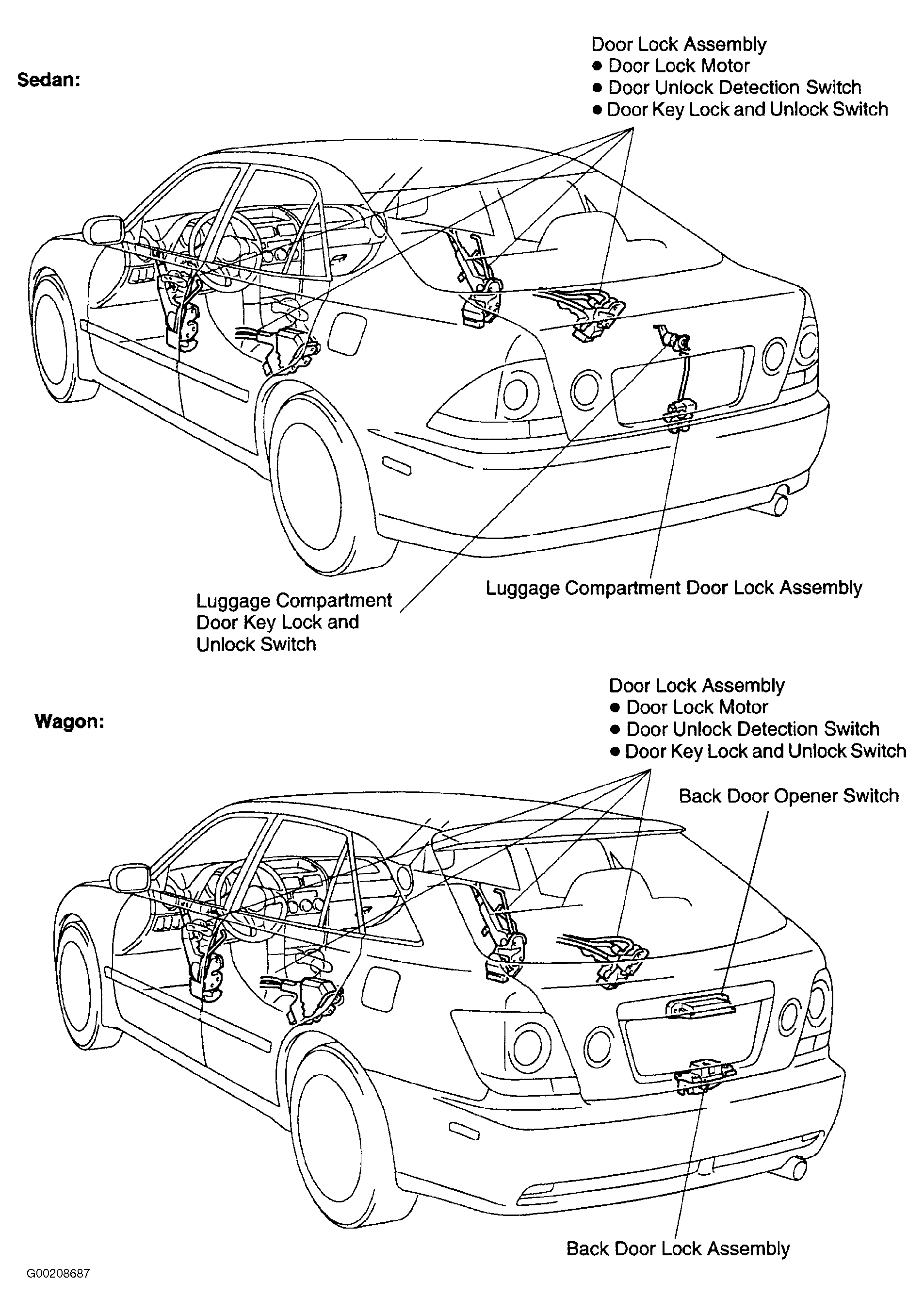

| Back Door Lock Assembly | Fig 2 |
| Back Door Opener Switch | Fig 2 |
| Door Lock Assembly | Fig 2 |

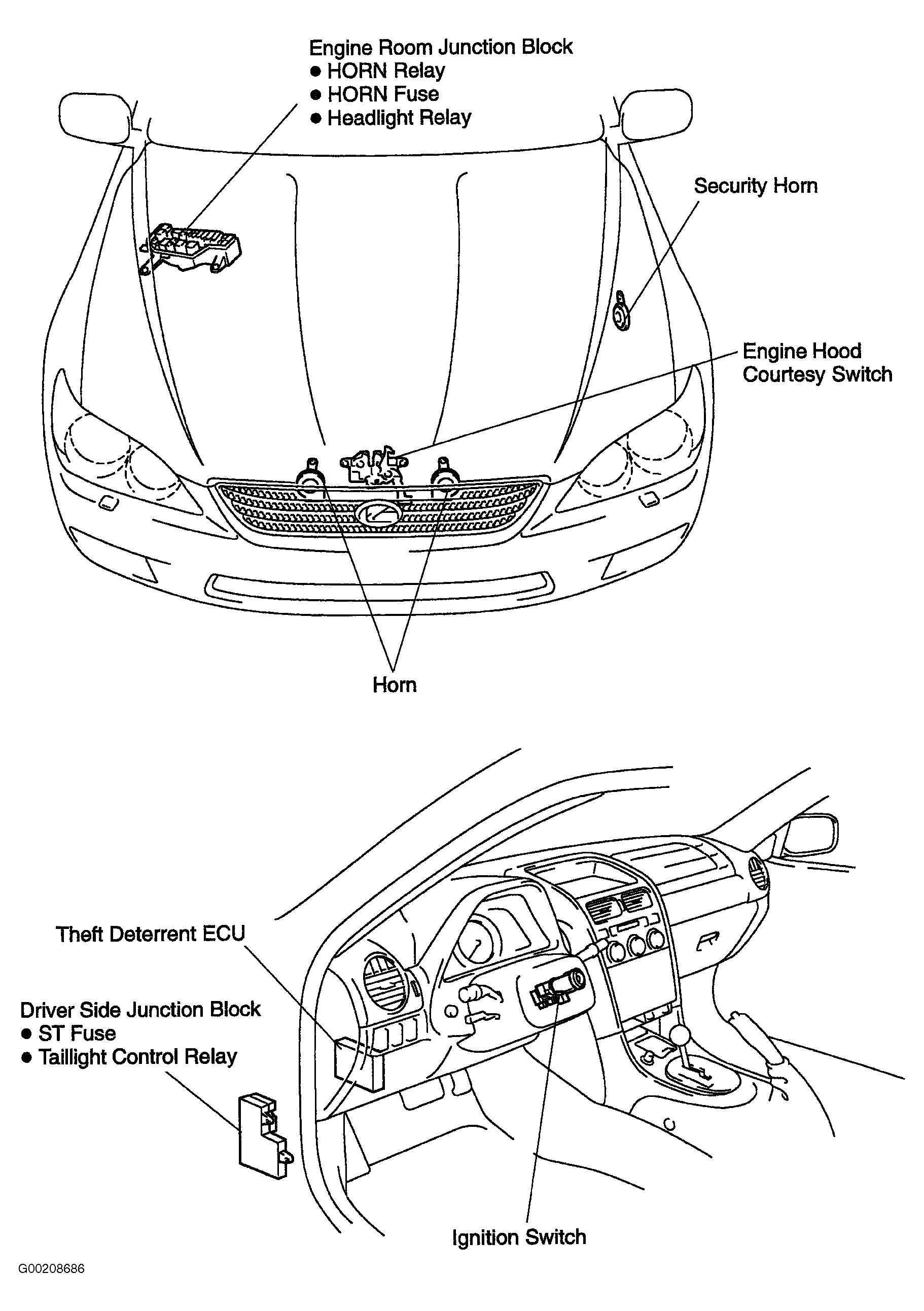

| Engine Hood Courtesy Switch | Fig 1 |
| Headlight Relay (Engine Room J/B) | Fig 1 |
| Horn | Fig 1 |
| HORN Fuse (Engine Room J/B) | Fig 1 |
| HORN Relay (Engine Room J/B) | Fig 1 |
| Luggage Compartment Door Key Lock & Unlock Switch | Fig 2 |
| Luggage Compartment Door Lock Assembly | Fig 2 |
| Security Horn | Fig 1 |
| ST Fuse (Driver Side J/B) | Fig 1 |
| Taillight Control Relay (Driver Side J/B) | Fig 1 |
| Theft Deterrent ECU | Fig 1 |
