Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location | |
|---|---|---|
| A/C-Heater Blower Resistors | On heater evaporate or assembly. | |
| Anti-Theft Fuses | In upper right side of trunk. | |
| Autolamp/Auto Dimmer | Behind left side of dash. | |
| Circuit Breakers | In fuse block. See Figure. | |
| EFI Turbo Indicator Diodes | In wiring harness, near turbo pressure switch. | |

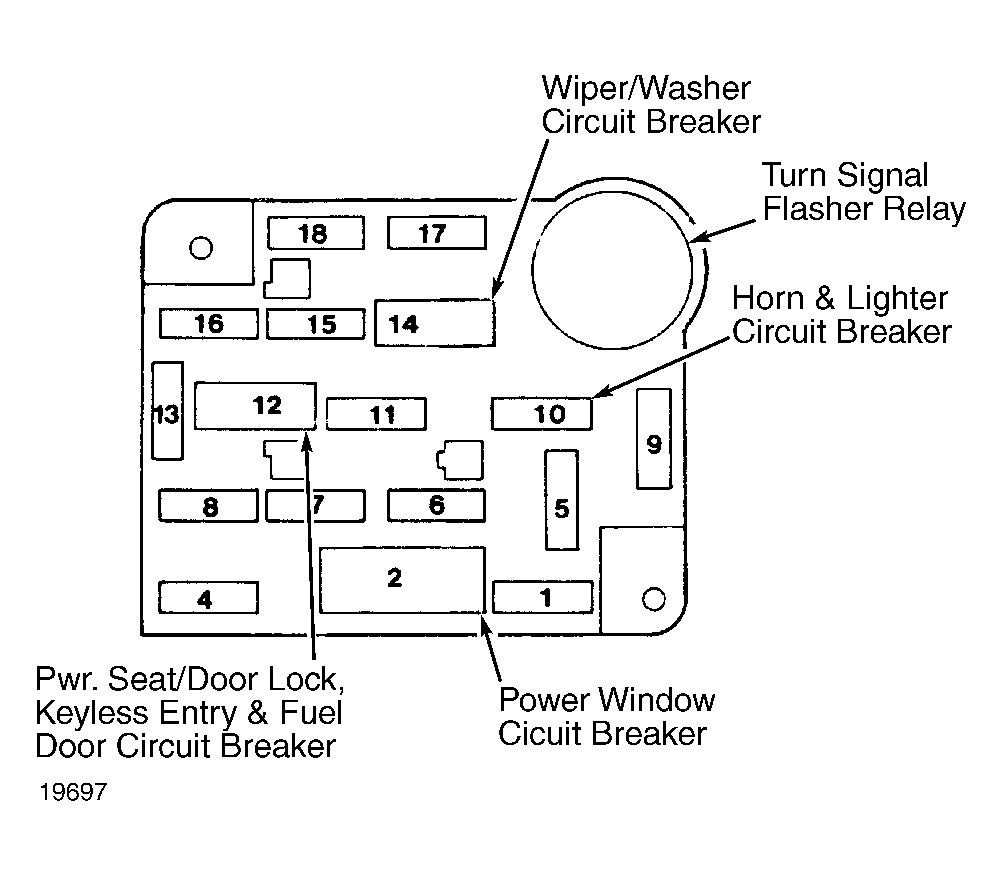

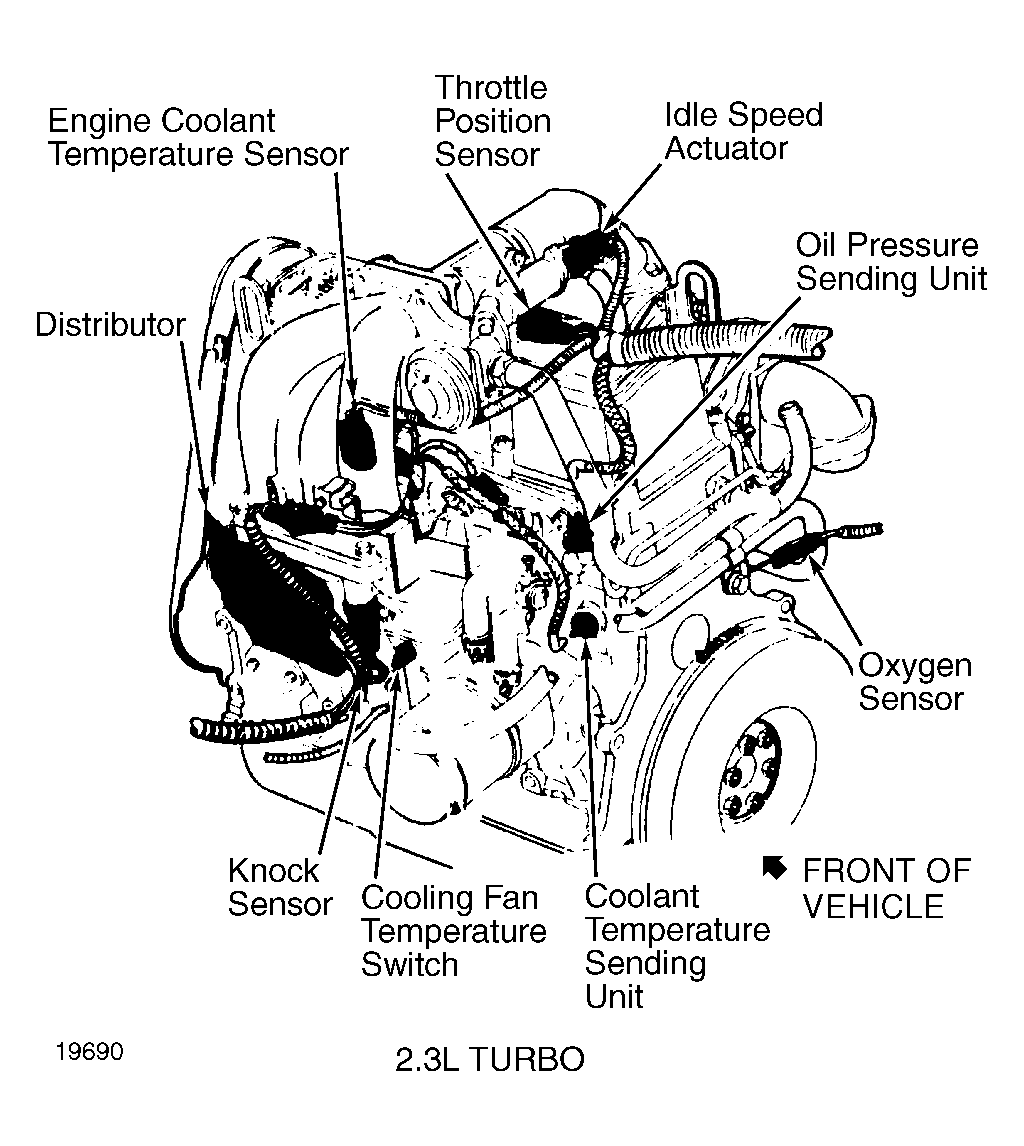

| Fuse Block | Under left side of dash. See Figure. | |
| Fusible Links | ||
| A (Green) Alt., V. Reg. | At starter relay terminal post. | |
| B (Orange) Pwr. Seat/Door, Keyless Entry & Fuel Door | At starter relay terminal post. | |
| C (Orange) Ignition & Accy. | At starter relay terminal post. | |
| E (Orange) Rear Defrost | Attached to starter relay. | |
| F (Blue) Eng. Comp. Lt. | Attached to starter relay. | |
| J (Brown) ECA | At starter relay terminal post. | |
| K (Black) Cooling Fan | At starter relay terminal post. | |
| L (Blue) EEC Power Relay | Attached to starter relay. | |
| M (Red) Fuel Pump Relays | Attached to starter relay. | |
| Z (Green) Inst. Cluster | At starter relay. | |
| Hazard Flasher | On back of fuse block. | |
| Hi-Lo Beam Photocell Amp. | Top left side of dash. | |
| Idle Speed Actuator | On upper right side of engine. See Figure. | |

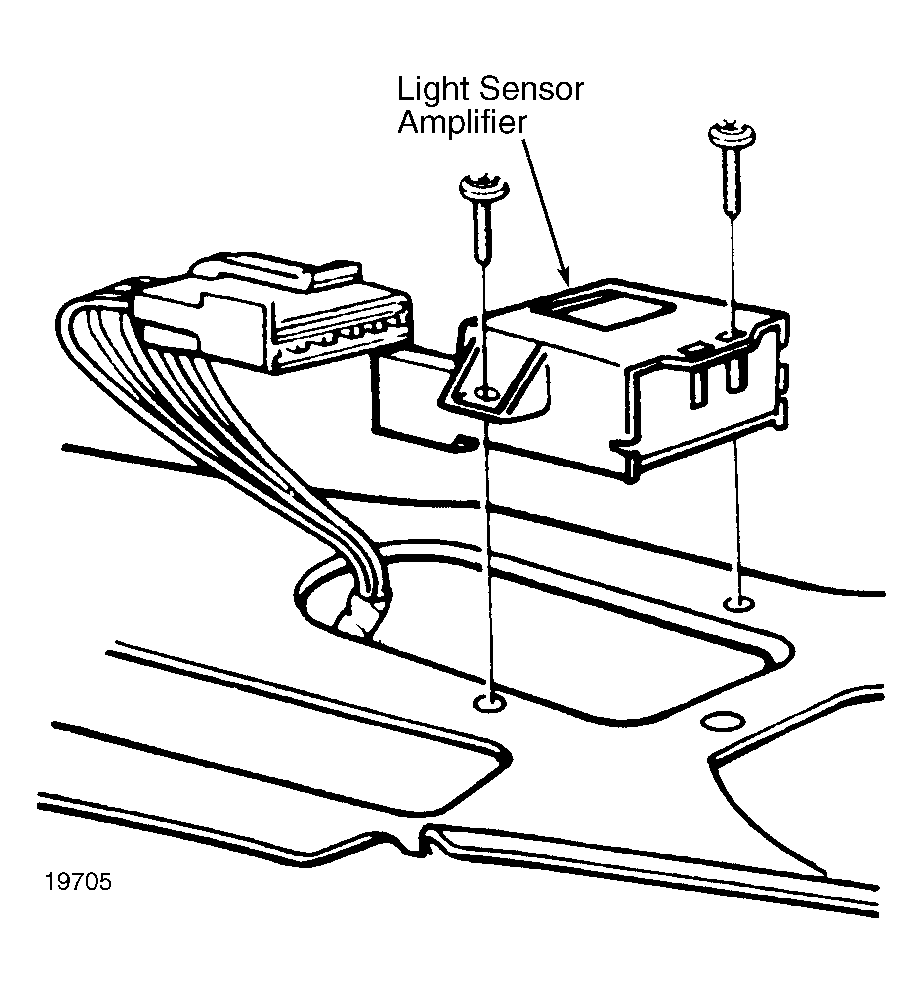

| Light Sensor Amplifier | Attached to top underside of dash. See Figure. | |

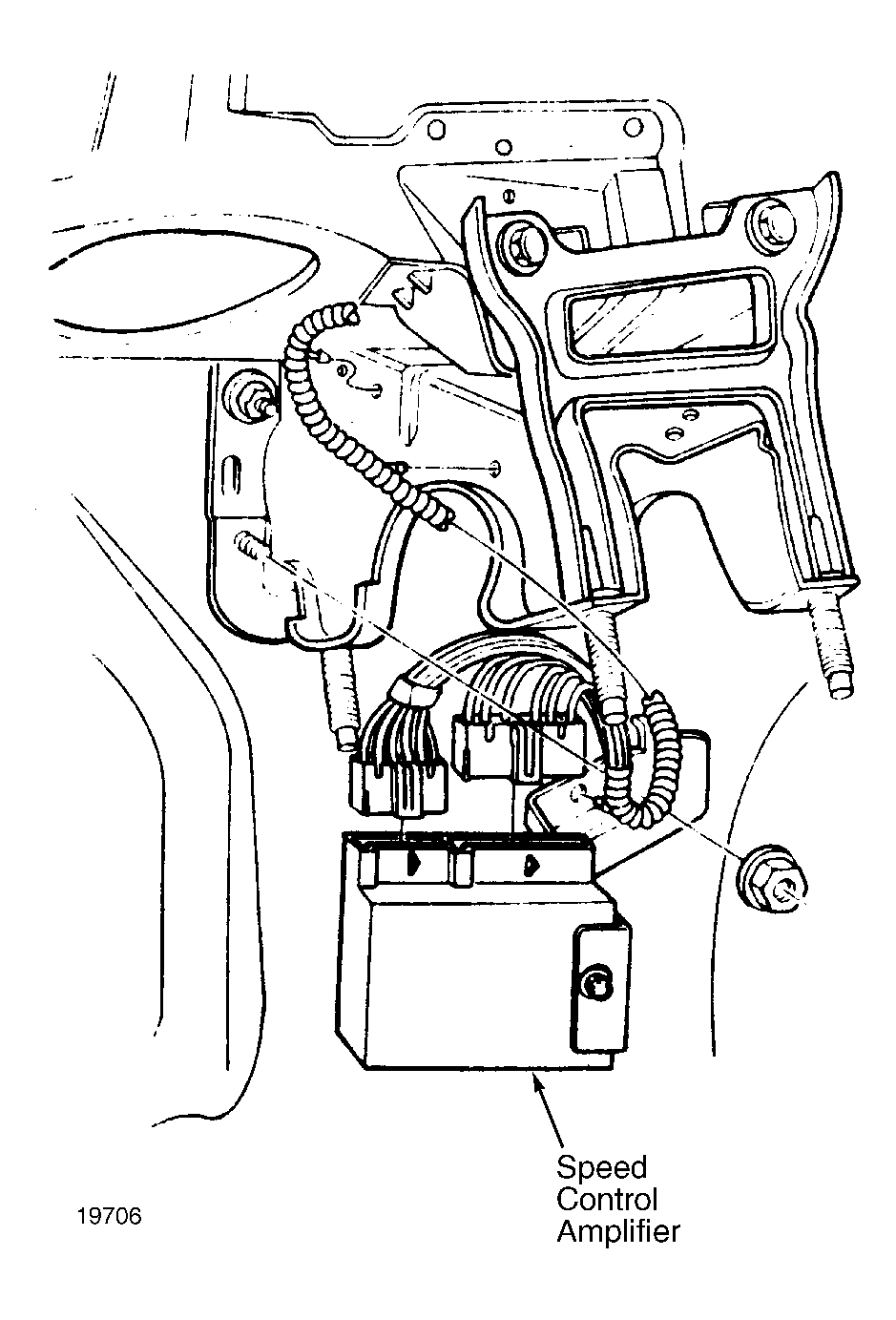

| Speed Control Amplifier | Attached to left side of dash support. See Figure. | |
| Speed Control Servo | Under left front fender, at door pillar. | |
| Turn Signal Flasher | In upper right corner of fuse block. See Figure. | |
| Vane Airflow Meter | Inside right front fender apron. | |

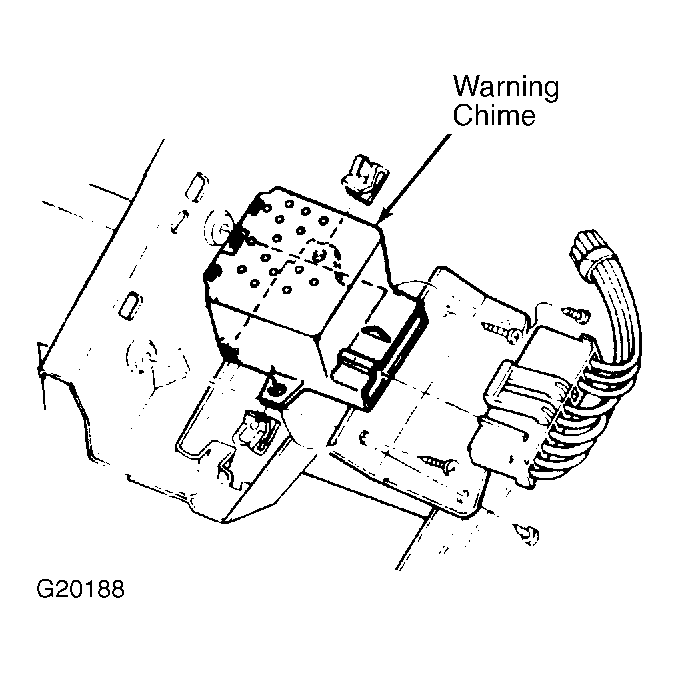

| Warning Chime | Behind left side of dash. See Figure. | |

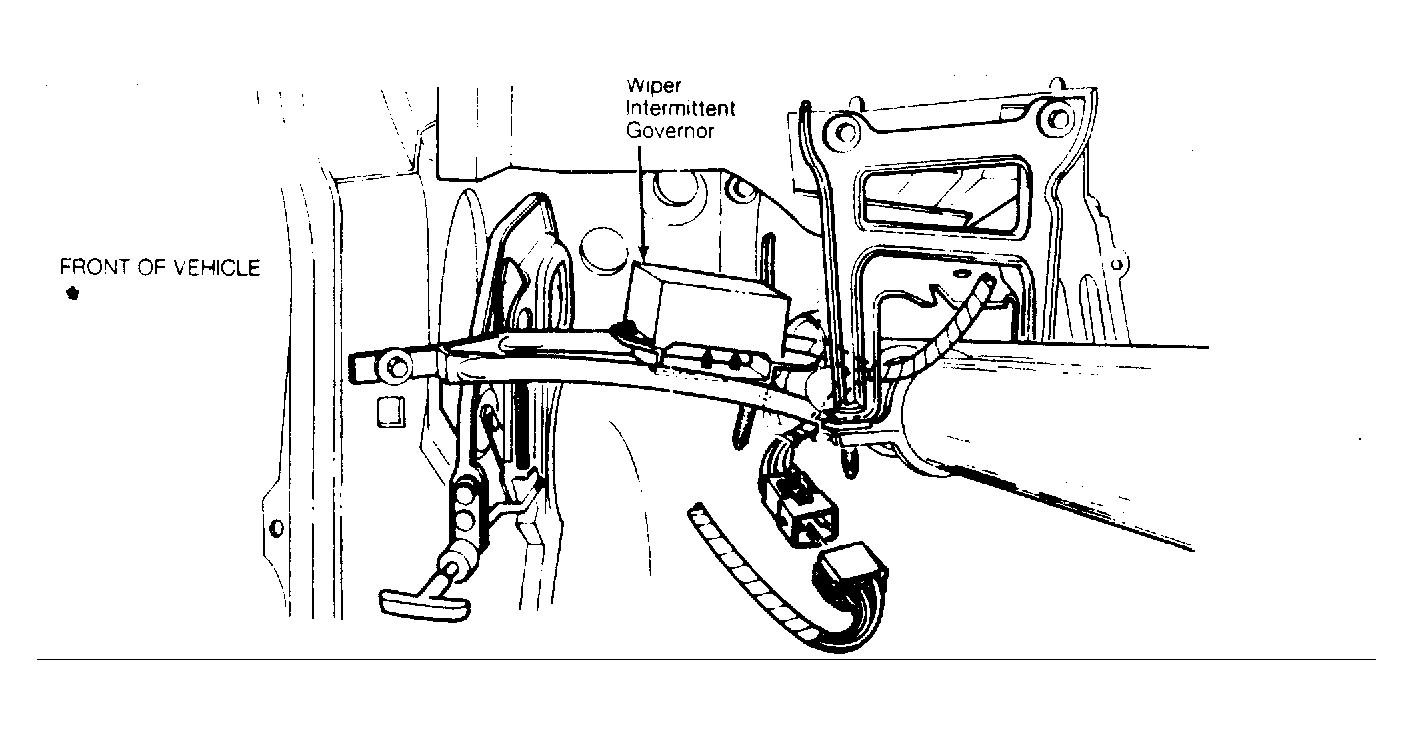

| Wiper Interval Governor | Attached to bottom of shake brace. See Figure. | |
