Power and Grounding Component Views
WARNING: This page is about a different car, the 2006 GMC Sierra, 2006 GMC Cab & Chassis Sierra, 2006 Chevrolet Silverado, and 2006 Chevrolet Cab & Chassis Silverado. However, it is still accessible from the selected car via links, so may be relevant.
Callouts For Fig 1
| Callout | Component Name |
|---|---|
| 1 | Fuse Block - Underhood - Cooling Fan |
| 2 | Fuse Block - Underhood C1 |
| 3 | Fuse Block - Underhood C2 |
| 4 | Fuse Block - Underhood C4 |
| 5 | Fuse Block - Underhood C3 |
| 6 | Battery Positive Voltage (Forward Lamp Harness) |
| 7 | Battery Positive Voltage (Chassis Harness) |
| 8 | Fuse Block - Underhood C9 |
| 9 | Fuse Block - Underhood C6 |
| 10 | Fuse Block - Underhood C5 |
| 11 | Fuse Block - Underhood C7 |
| 12 | Battery Positive Voltage (I/P Harness) |
| 13 | G100 |
| 14 | G115 |

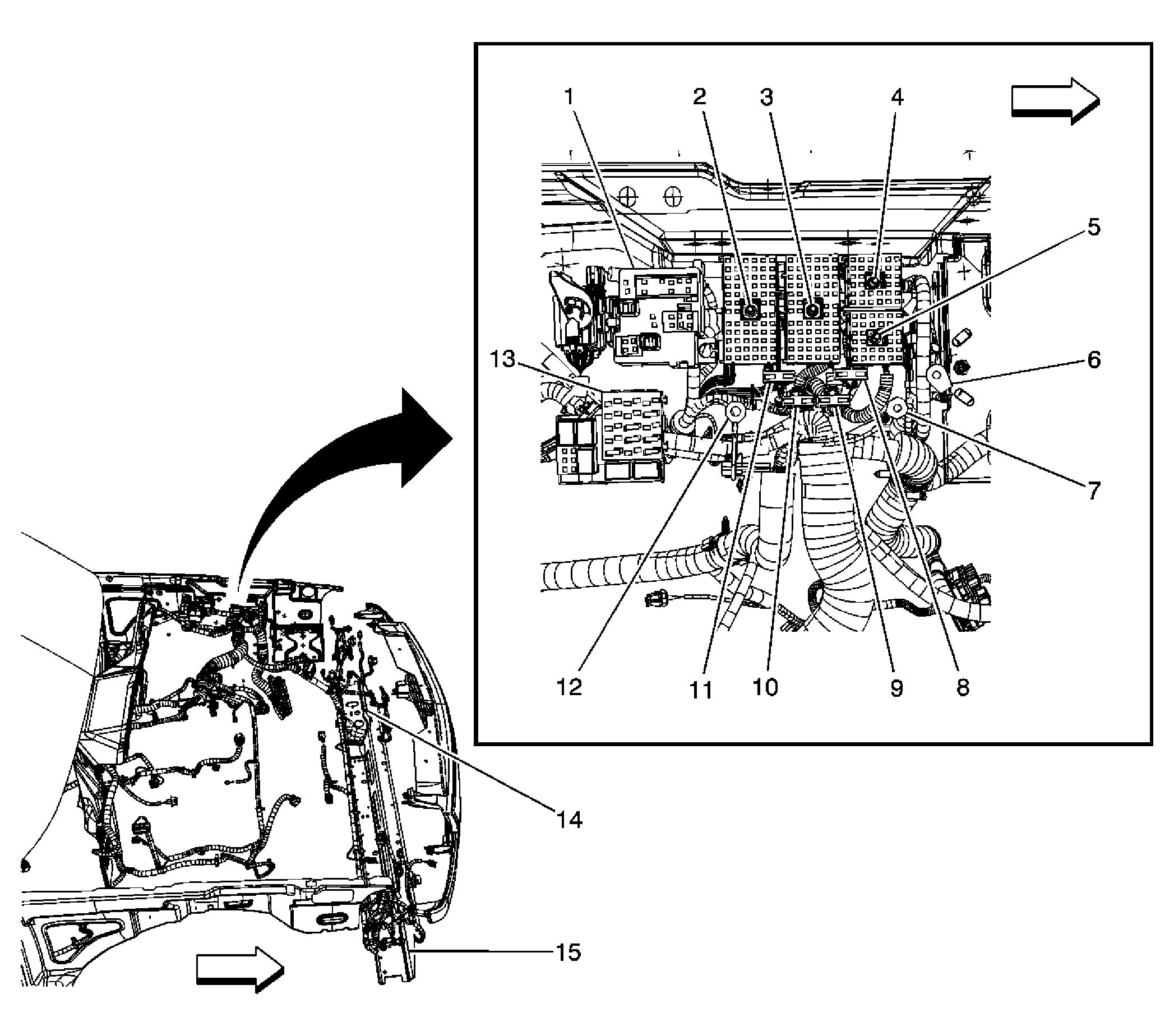

Callouts For Fig 2
| Callout | Component Name |
|---|---|
| 1 | Fuse Block - Underhood - Cooling Fan |
| 2 | Fuse Block - Underhood C1 |
| 3 | Fuse Block - Underhood C2 |
| 4 | Fuse Block - Underhood C4 |
| 5 | Fuse Block - Underhood C3 |
| 6 | Battery Positive Voltage (Forward Lamp Harness) |
| 7 | Battery Positive Voltage (Chassis Harness) |
| 8 | Fuse Block - Underhood C9 |
| 9 | Fuse Block - Underhood C6 |
| 10 | Fuse Block - Underhood C5 |
| 11 | Fuse Block - Underhood C7 |
| 12 | Battery Positive Voltage (I/P Harness) |
| 13 | Fuse Block - Underhood - Secondary |
| 14 | G100 |
| 15 | G115 |
Callouts For Fig 3
| Callout | Component Name |
|---|---|
| 1 | Starter |
| 2 | G102 |
| 3 | Crankshaft Position (CKP) Sensor Connector |
| 4 | Negative Battery Cable |
Callouts For Fig 4
| Callout | Component Name |
|---|---|
| 1 | Camshaft Position (CMP) Sensor Connector |
| 2 | Engine Oil Pressure (EOP) Sensor Connector |
| 3 | G103 |
| 4 | G104 |
| 5 | Ground Strap |
| 6 | Knock Sensor (KS) Connector |
Callouts For Fig 5
| Callout | Component Name |
|---|---|
| 1 | Engine Oil Pressure (EOP) Sensor Connector |
| 2 | G103 |
| 3 | Camshaft Position (CMP) Sensor Connector |
| 4 | G104 |
Callouts For Fig 6
| Callout | Component Name |
|---|---|
| 1 | Engine Coolant Temperature (ECT) Sensor Connector |
| 2 | G102 |
| 3 | Negative Battery Cable |
Callouts For Fig 7
| Callout | Component Name |
|---|---|
| 1 | G103 |
| 2 | Engine Block |
| 3 | G102 |
| 4 | G109 |
Callouts For Fig 8
| Callout | Component Name |
|---|---|
| 1 | Engine Block |
| 2 | G108 |
| 3 | G104 |
Callouts For Fig 9
| Callout | Component Name |
|---|---|
| 1 | Engine - 8.1L |
| 2 | Knock Sensor (KS) - 2 |
| 3 | Knock Sensor (KS) - 2 Connector |
| 4 | Engine Harness |
| 5 | G105 - Engine Harness Ground |
Callouts For Fig 10
| Callout | Component Name |
|---|---|
| 1 | G104 |
| 2 | Engine |
| 3 | Engine Oil Pressure (EOP) Sensor Connector |
| 4 | Ground Strap |
| 5 | Crankshaft Position (CKP) Sensor Connector |
| 6 | G103 |
Callouts For Fig 11
| Callout | Component Name |
|---|---|
| 1 | G106 (Engine Harness) |
| 2 | G106 (Battery Cable) |
| 3 | Back of Engine Block |
Callouts For Fig 12
| Callout | Component Name |
|---|---|
| 1 | Starter/Generator Control Module Bracket |
| 2 | Starter/Generator Control Module |
| 3 | Dash Panel |
| 4 | G120 |
| 5 | Starter/Generator Control Module Coolant Hose |
Callouts For Fig 13
| Callout | Component Name |
|---|---|
| 1 | Engine Block |
| 2 | G121 |
| 3 | Electro Hydraulic Power Steering (EHPS) 42V Harness |
Callouts For Fig 14
| Callout | Component Name |
|---|---|
| 1 | Electro Hydraulic Power Steering (EHPS) Module Assembly |
| 2 | G122 |
| 3 | Water Pump |
Callouts For Fig 15
| Callout | Component Name |
|---|---|
| 1 | Instrument Panel |
| 2 | G200 |
| 3 | Ground Stud |
Callouts For Fig 16
| Callout | Component Name |
|---|---|
| 1 | Junction Block - I/P |
| 2 | Instrument Panel |
Callouts For Fig 17
| Callout | Component Name |
|---|---|
| 1 | Relay Block - I/P |
| 2 | Relay Block - I/P - C4 |
| 3 | C210 - Roof Beacon Relay Inline |
Callouts For Fig 18
| Callout | Component Name |
|---|---|
| 1 | Fuse Block - Left I/P |
| 2 | Instrument Panel |
| 3 | Body Control Module (BCM) |
| 4 | Body Harness to Body Control Module (BCM) |
Callouts For Fig 19
| Callout | Component Name |
|---|---|
| 1 | Steering Wheel Audio Controls - Left |
| 2 | Passlock Sensor Connector |
| 3 | Ignition Key Alarm Switch |
| 4 | Ignition Lock Cylinder Control Actuator |
| 5 | Ignition Lock Cylinder Control Actuator Connector |
| 6 | Ignition Switch |
| 7 | Ignition Key Cylinder |
| 8 | Steering Wheel Audio Controls - Right |
| 9 | Horn Switch |
| 10 | Steering Wheel Driver Information (DIC) Controls - Right |
| 11 | C277 |
| 12 | Steering Wheel Driver Information Center (DIC) Controls - Left |
| 13 | Turn Signal/Multifunction Switch |
Callouts For Fig 20
| Callout | Component Name |
|---|---|
| 1 | Upper Plenum |
| 2 | G203 |
Callouts For Fig 21
| Callout | Component Name |
|---|---|
| 1 | Left Front Body Mount |
| 2 | G110 |
| 3 | G302 (10 Series) |
Callouts For Fig 22
| Callout | Component Name |
|---|---|
| 1 | Fuel Pump and Sender Assembly |
| 2 | Fuel Tank |
| 3 | Frame |
| 4 | G302 |
| 5 | Evaporative Emission (EVAP) Canister Purge Solenoid |
Callouts For Fig 23
| Callout | Component Name |
|---|---|
| 1 | C396 (Crew Cab) |
| 2 | G306 |
| 3 | G304 |
| 4 | C399 |
| 5 | RH B-Pillar |
Callouts For Fig 24
| Callout | Component Name |
|---|---|
| 1 | G305 |
| 2 | LH B-Pillar |
| 3 | C305 |
| 4 | Inflatable Restraint Sensing and Diagnostic Module (SDM) |
Callouts For Fig 25
| Callout | Component Name |
|---|---|
| 1 | Energy Storage Control Module (ESCM) |
| 2 | 400A Fuse Holder |
| 3 | Energy Storage Box (ESB) Fan |
| 4 | Battery Cut Off Switch |
| 5 | Voltage Sensor - 1 |
| 6 | Temperature Sensor - Battery 1 |
| 7 | C340 |
| 8 | Battery 1 |
| 9 | Voltage Sensor - 2 |
| 10 | Temperature Sensor - Battery 2 |
| 11 | Battery 2 |
| 12 | Current Sensor |
| 13 | Auxiliary Power Outlet |
| 14 | Voltage Sensor - 3 |
| 15 | Temperature Sensor - Battery 3 |
| 16 | Battery 3 |
| 17 | Voltage Sensor - 4 |
| 18 | Auxiliary Power Outlet Connector |
| 19 | C341 |
| 20 | Service Disconnect Switch |
| 21 | G311 |
| 22 | G310 |
Callouts For Fig 26
| Callout | Component Name |
|---|---|
| 1 | Frame |
| 2 | Fuel Tank |
| 3 | Rear Differential |
| 4 | G401 |
Callouts For Fig 27
| Callout | Component Name |
|---|---|
| 1 | Electronic Brake Control Module (EBCM) |
| 2 | Chassis Harness |
| 3 | G403 |
Callouts For Fig 28
| Callout | Component Name |
|---|---|
| 1 | Spare Tire Carrier Bracket |
| 2 | Rear EPTO Outlet Connector |
| 3 | G405 |
| 4 | Frame |
