Component Locations
NOTE:
For component locations, refer to COMPONENT LOCATIONS
table and illustrations. See Fig 1
-Fig 26
.
COMPONENT LOCATIONS
| Component | See Illustration |
|---|---|

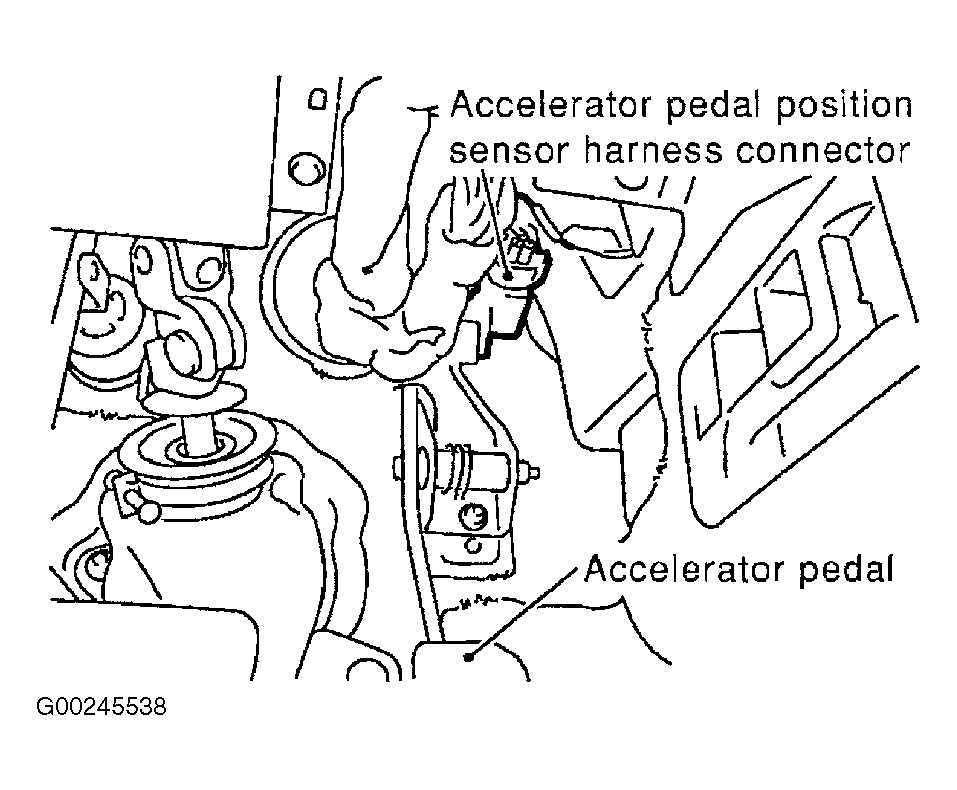

| Accelerator Pedal Position Sensor | Fig 1 |

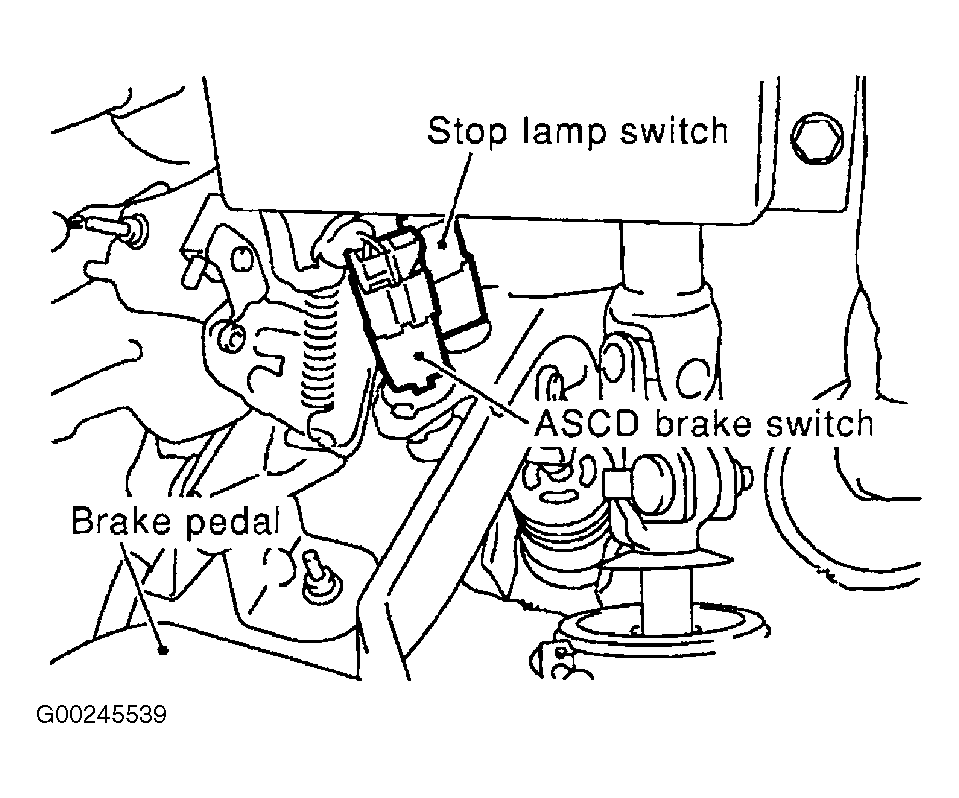

| Automatic Speed Control Device Brake Switch & Stop Lamp Switch | Fig 2 |

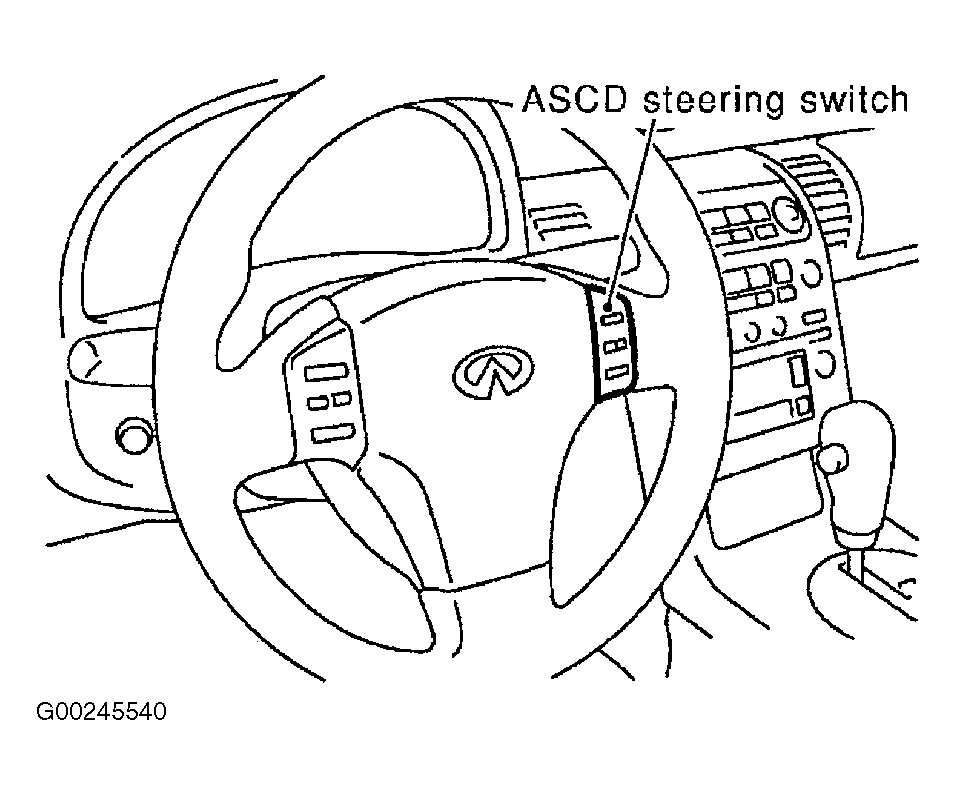

| Automatic Speed Control Device Steering Switch | Fig 3 |

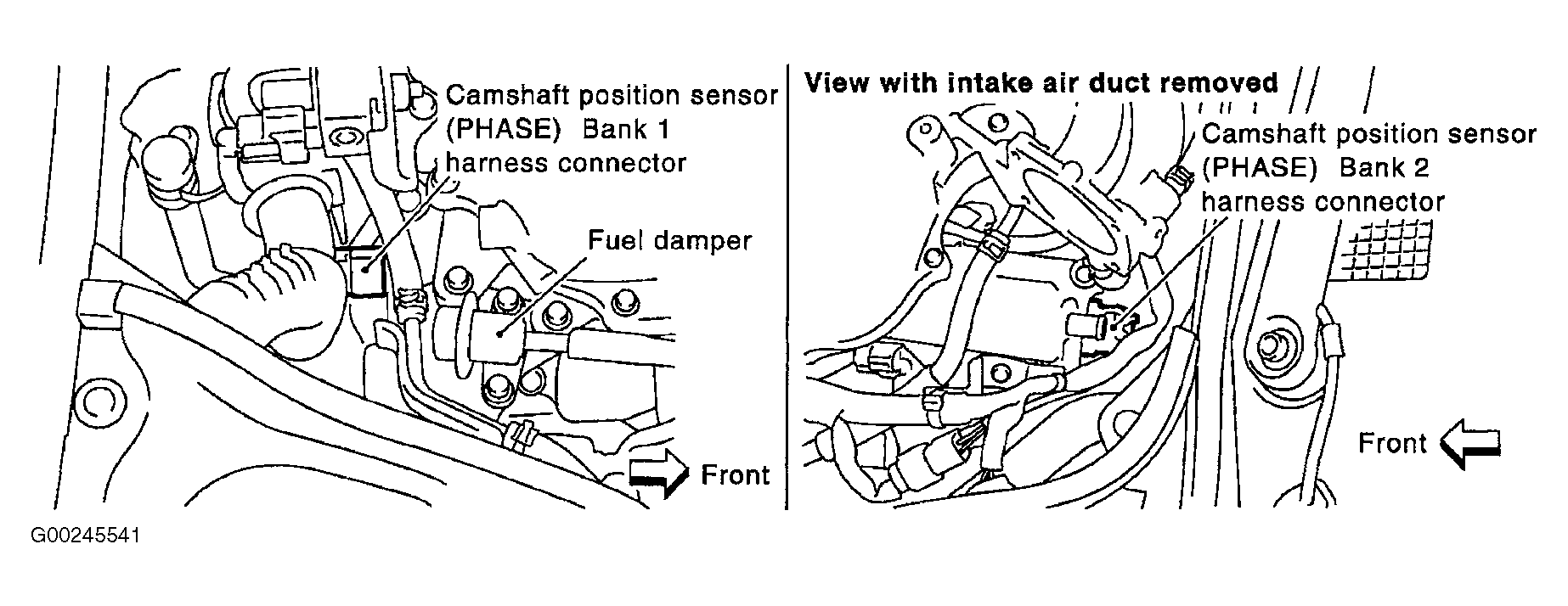

| Camshaft Position Sensor (Phase) Bank 1 & Bank 2 Harness Connectors | Fig 4 |

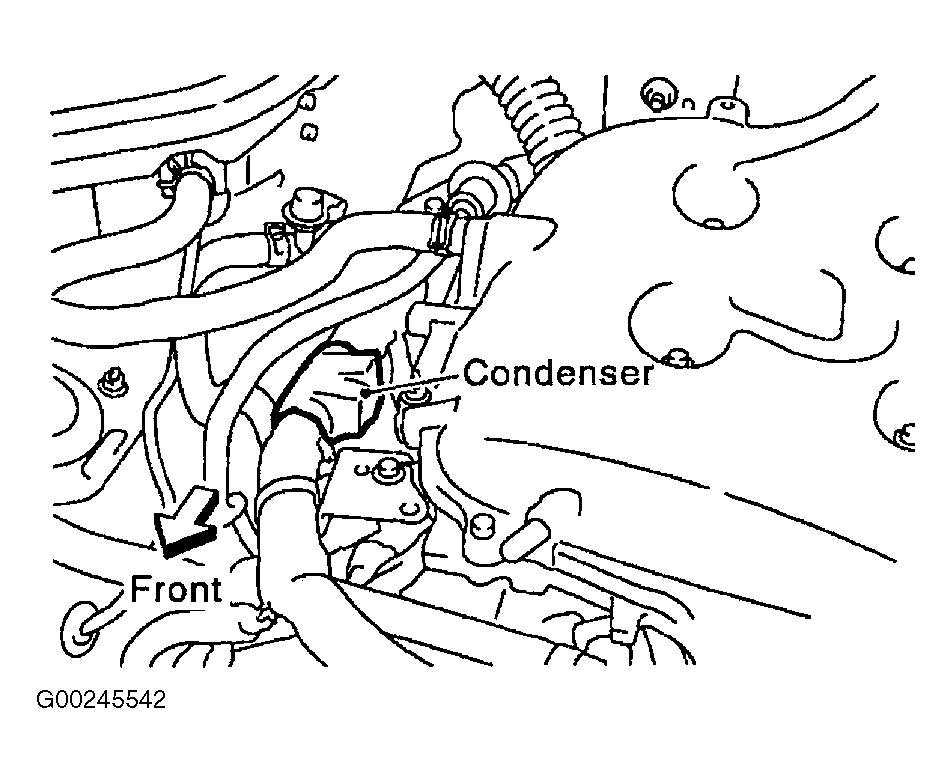

| Condenser | Fig 5 |

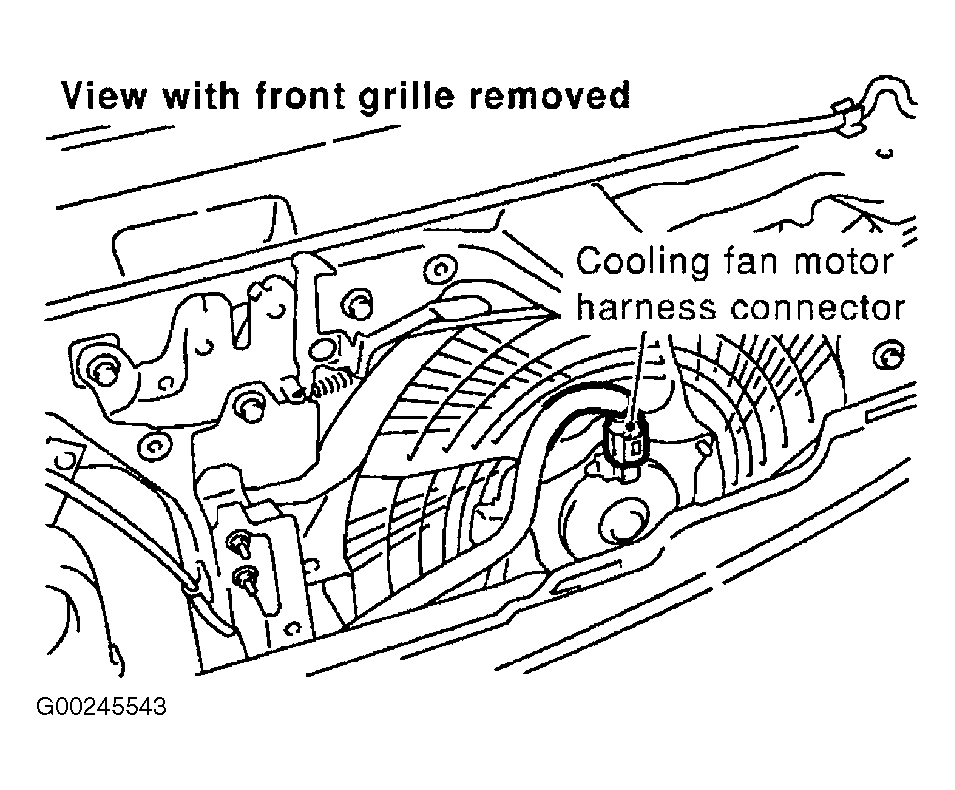

| Cooling Fan Motor Harness Connector | Fig 6 |

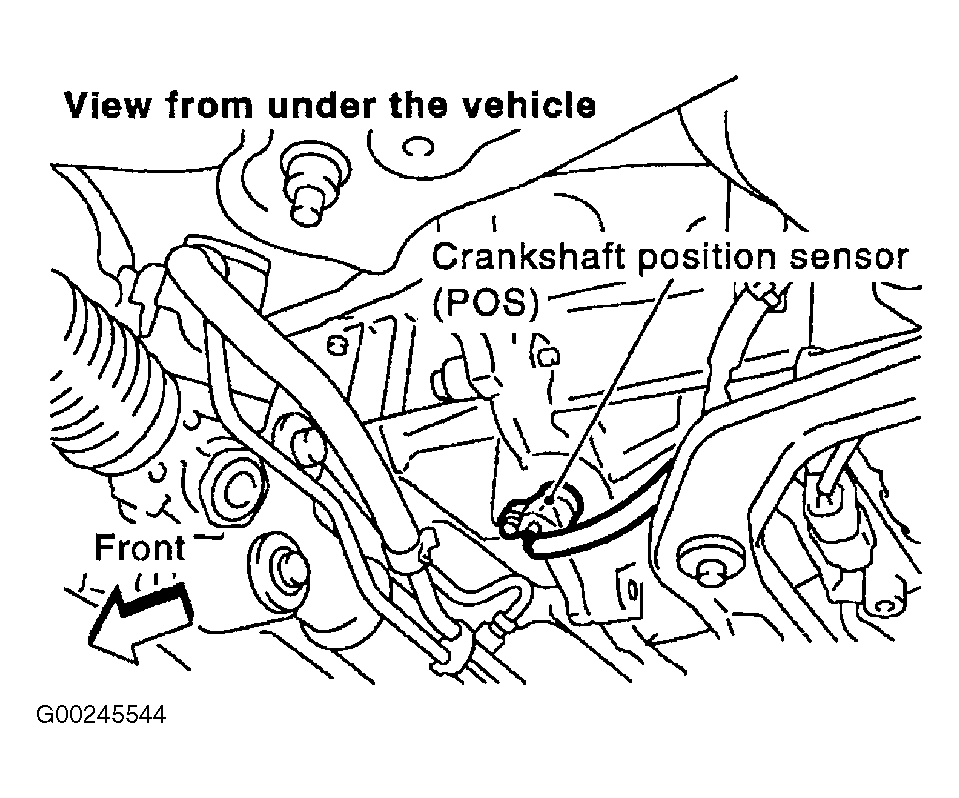

| Crankshaft Position Sensor (POS) | Fig 7 |

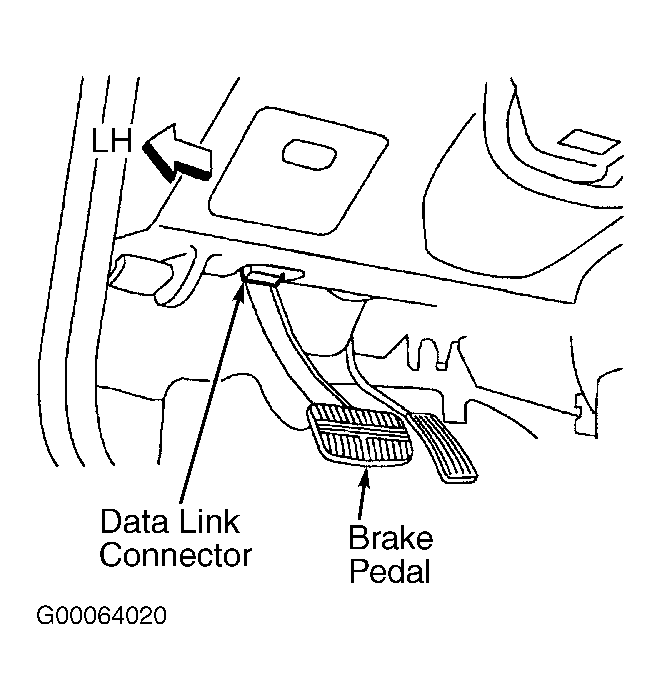

| Data Link Connector | Fig 8 |
| ECM & ECM Harness Connector | Fig 9 |

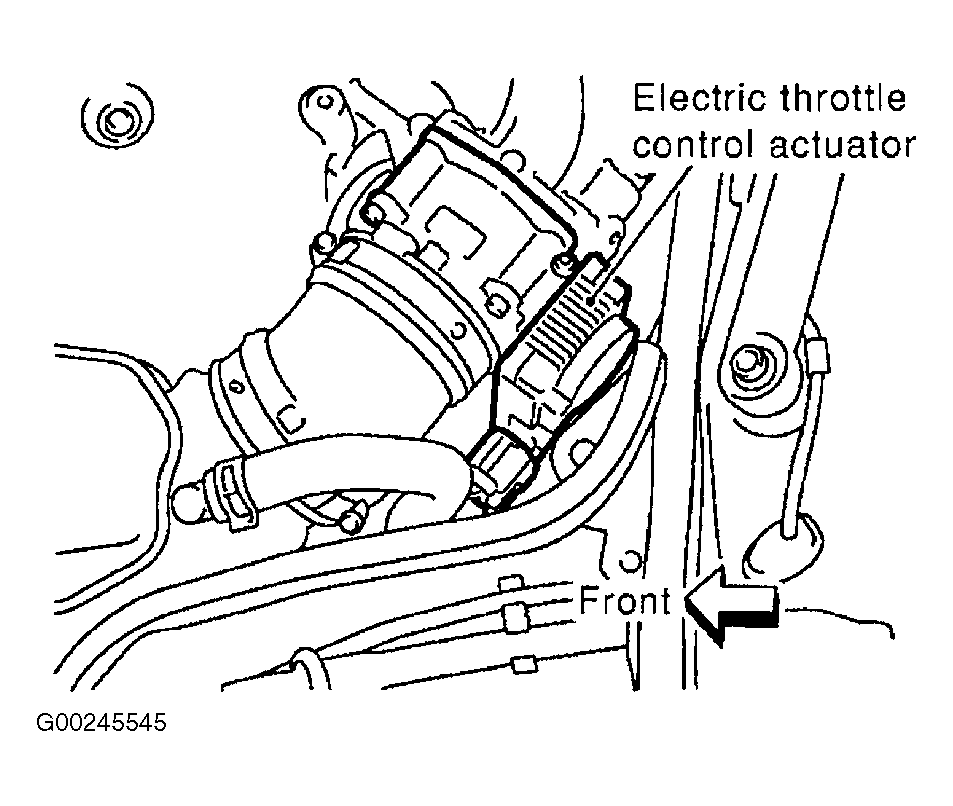

| Electric Throttle Control Actuator | Fig 10 |

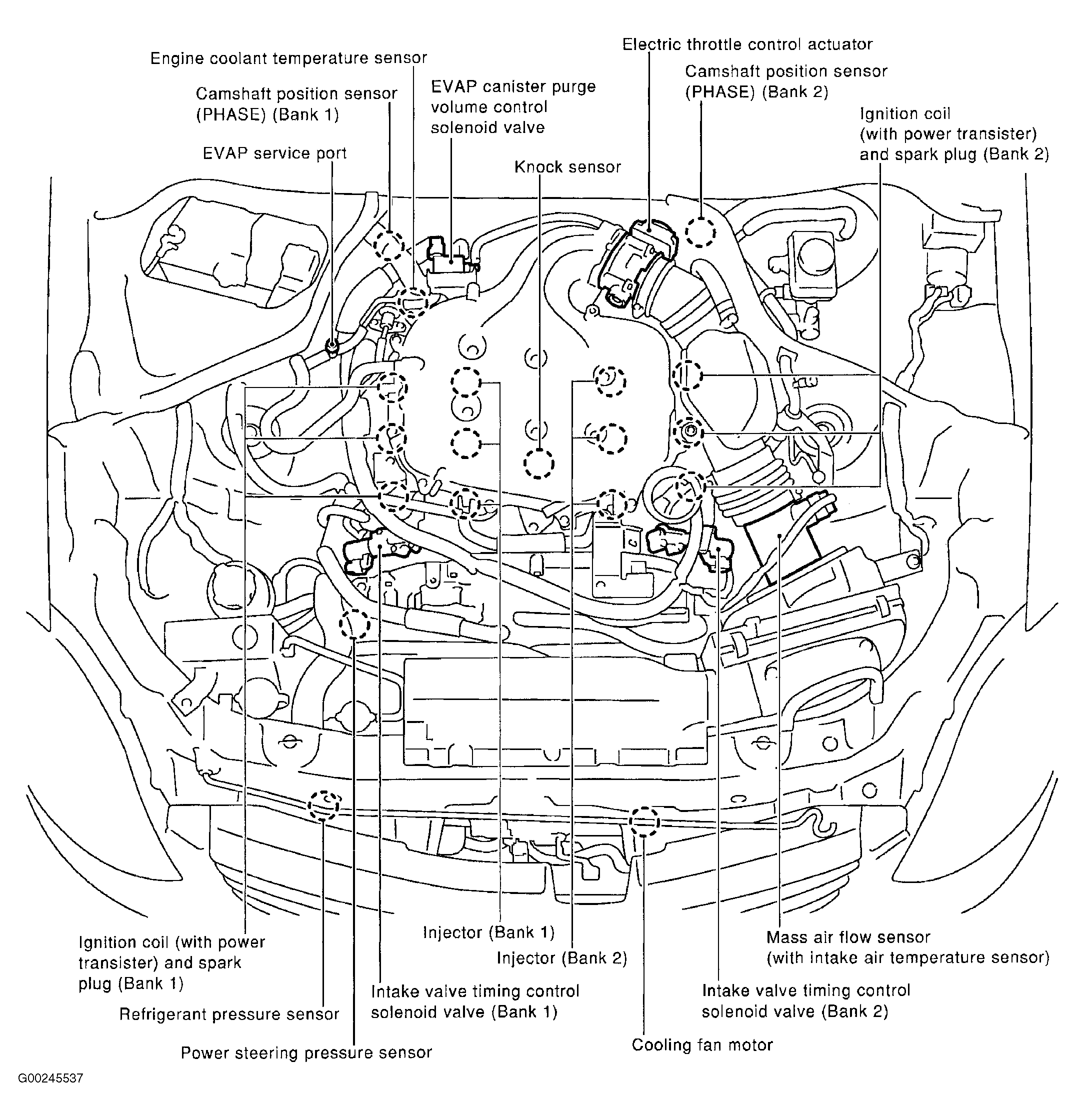

| Engine Compartment Engine Control Components | Fig 11 |

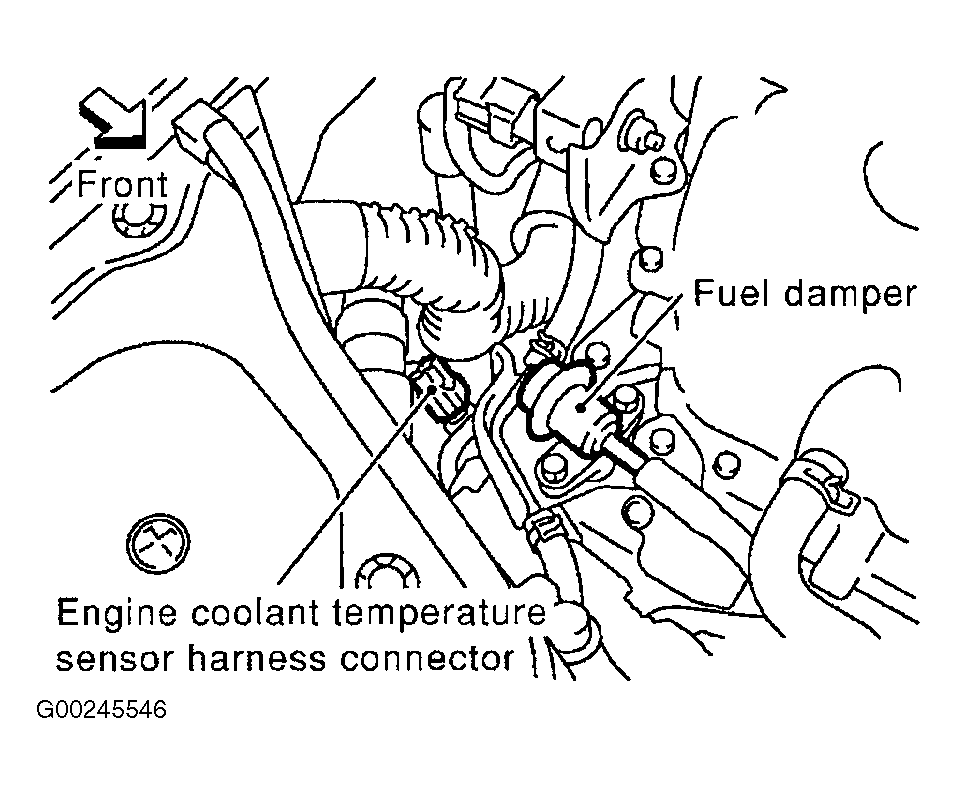

| Engine Coolant Temperature Sensor Harness Connector | Fig 12 |
| Fuel Damper | Fig 4 & Fig 12 |
| EVAP Canister, EVAP Canister Vent Control Valve, EVAP Control System Pressure Sensor & Water Separator | Fig 13 |

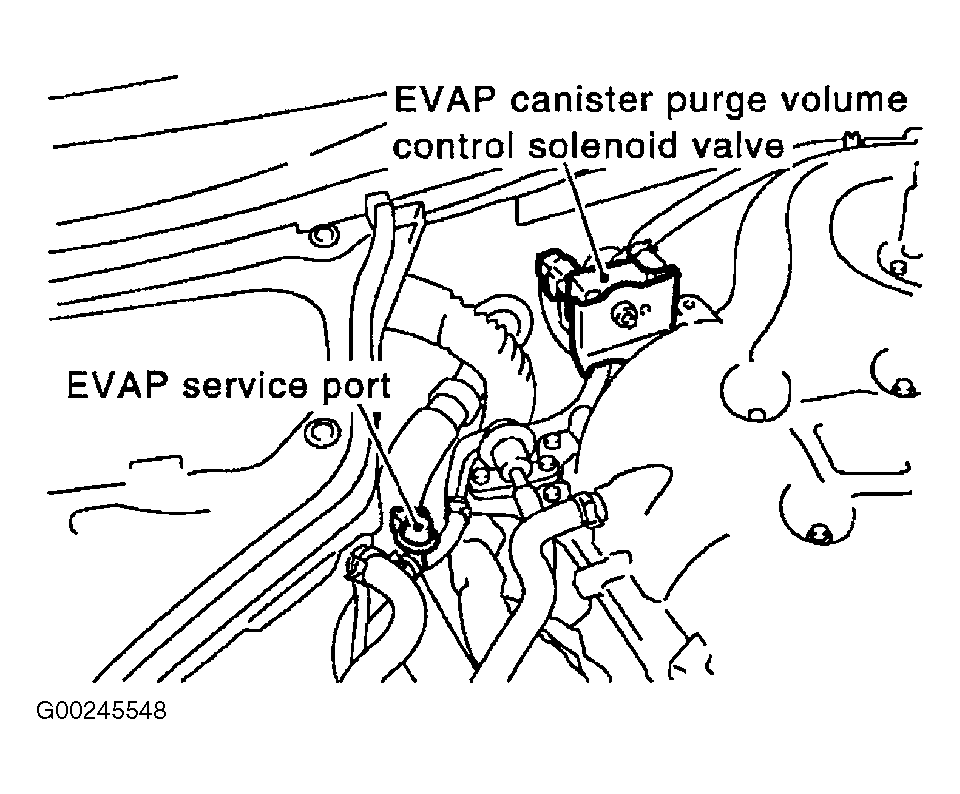

| EVAP Canister Purge Volume Control Solenoid Valve & EVAP Service Port | Fig 14 |

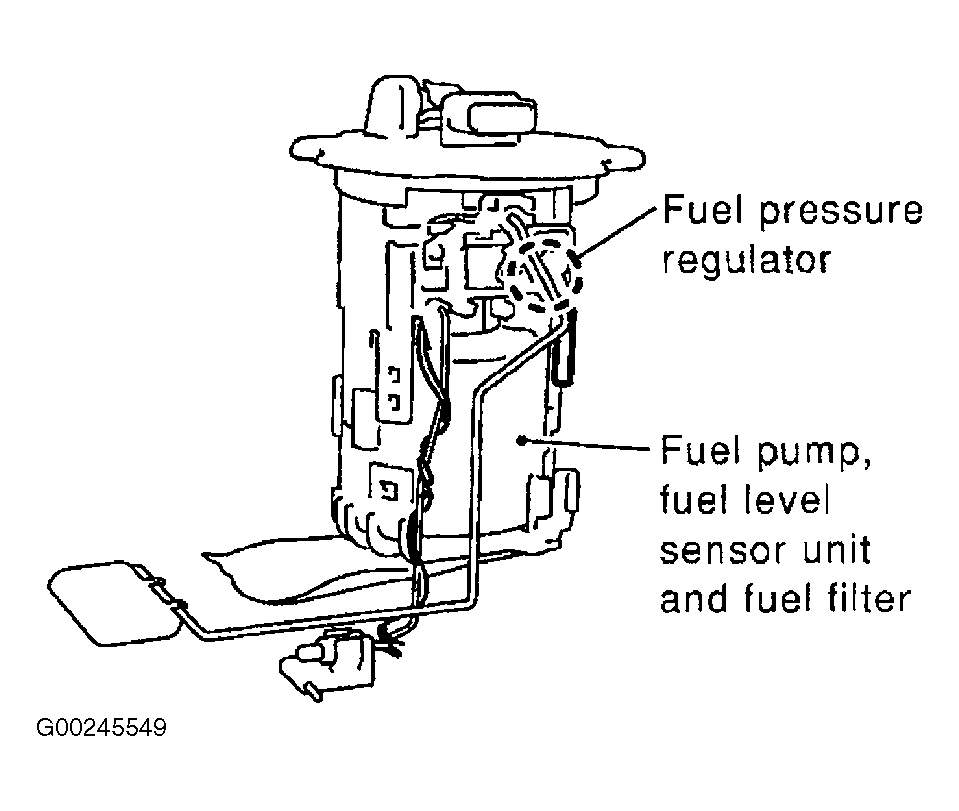

| Fuel Filter, Fuel Pump & Fuel Pressure Regulator | Fig 15 |

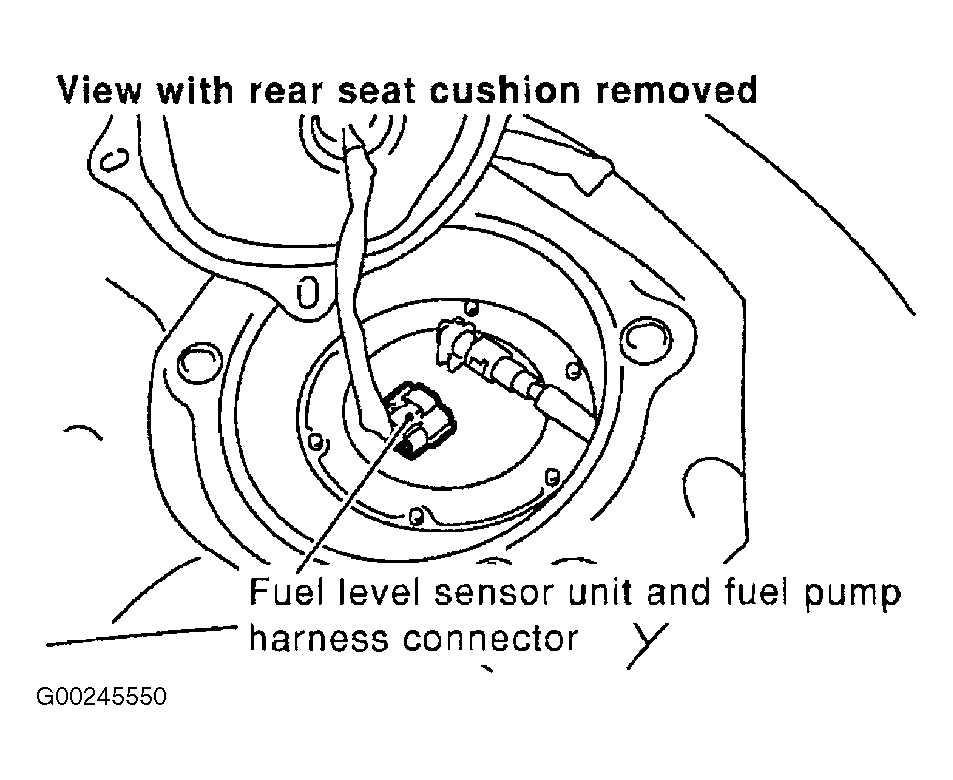

| Fuel Level Sensor Unit | Fig 15 & Fig 16 |
| Fuel Pump Harness Connector | Fig 16 |

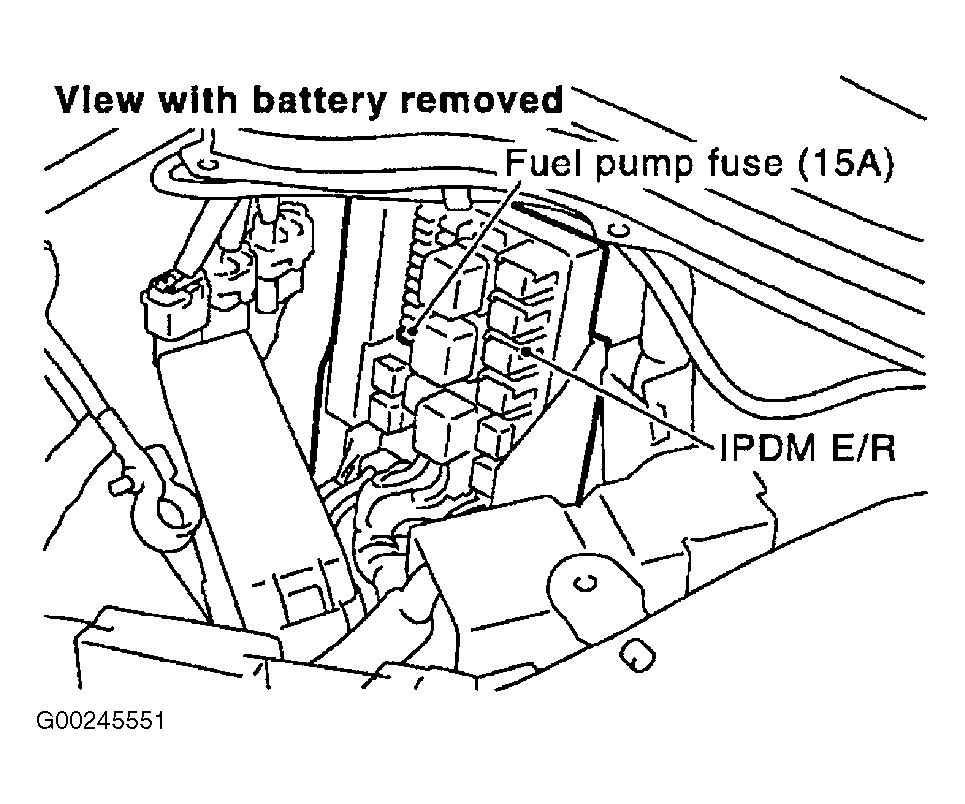

| Fuel Pump Fuse | Fig 17 |

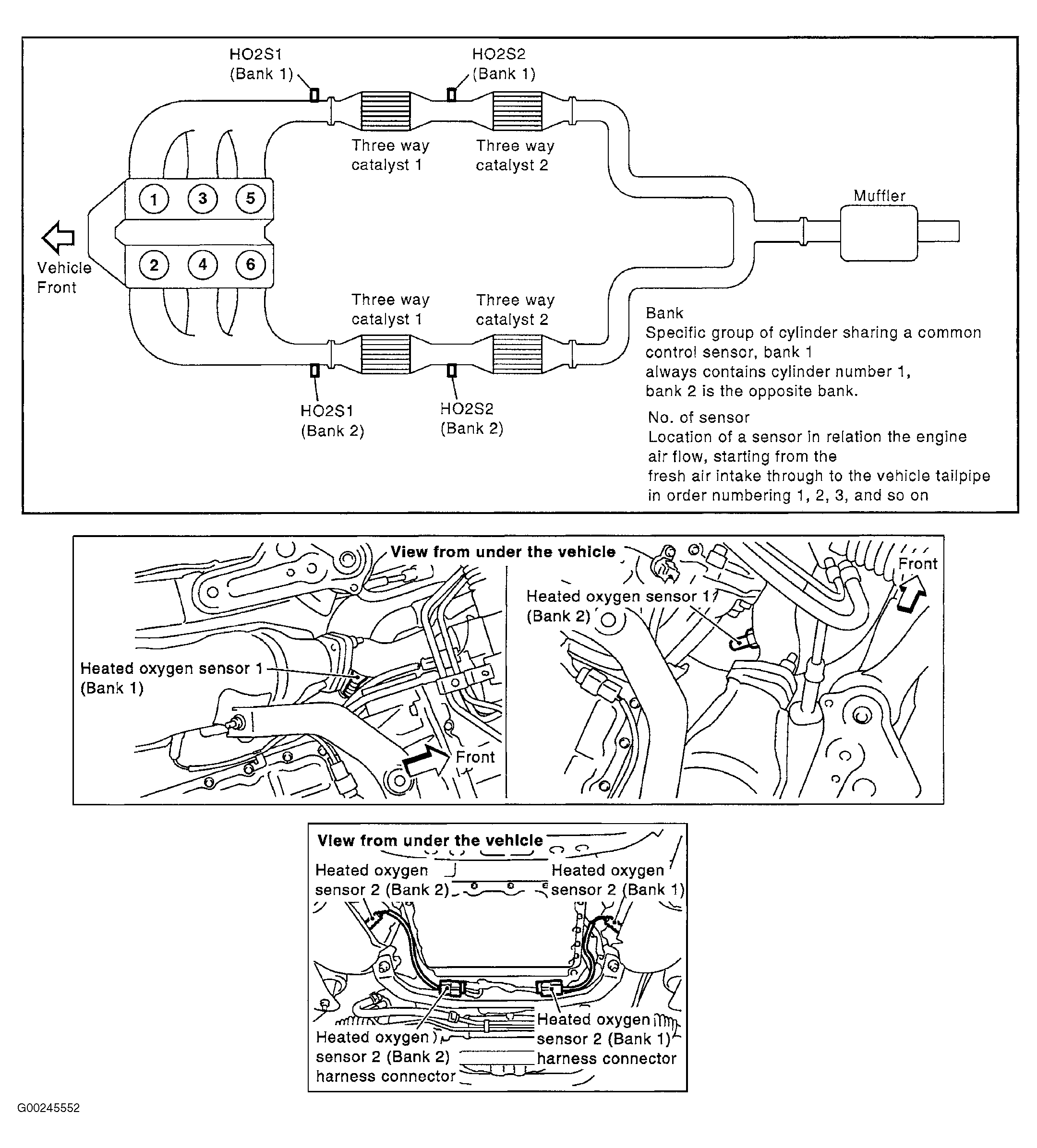

| Heated Oxygen Sensors & Harness Connectors | Fig 18 |

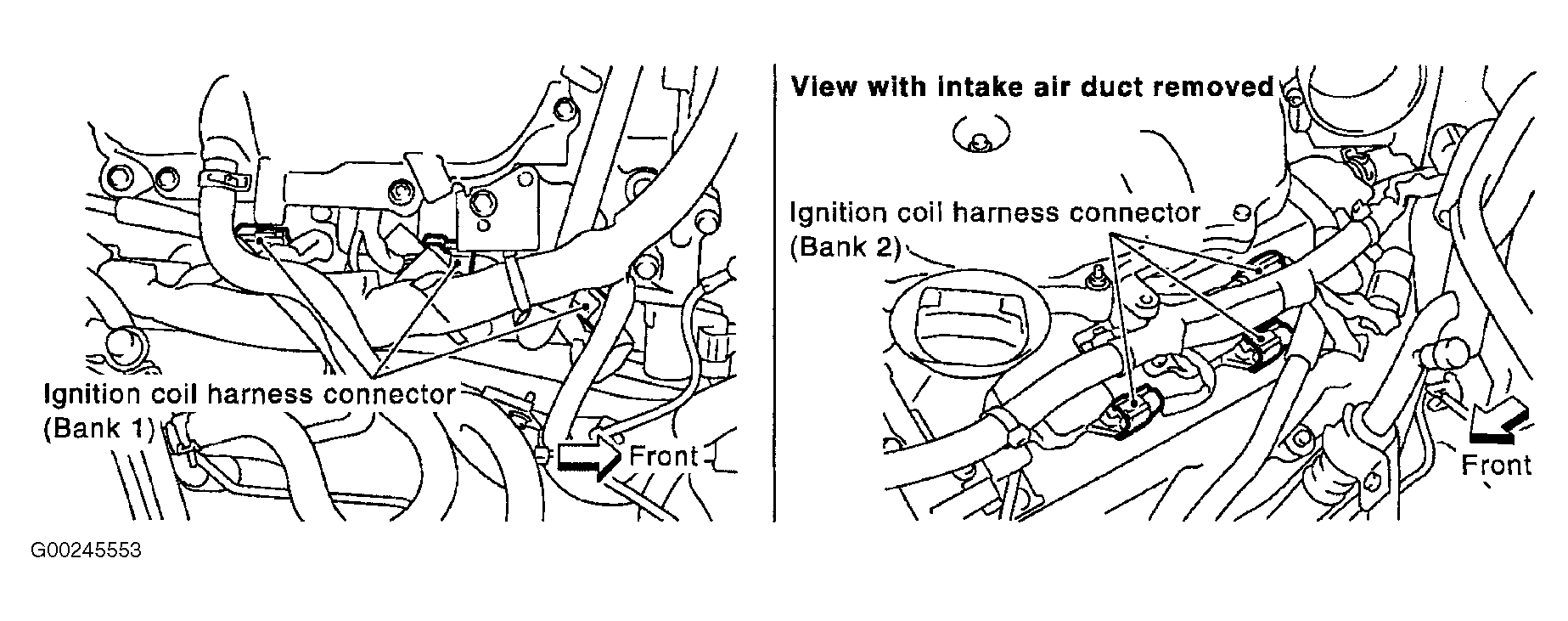

| Ignition Coils Harness Connectors | Fig 19 |

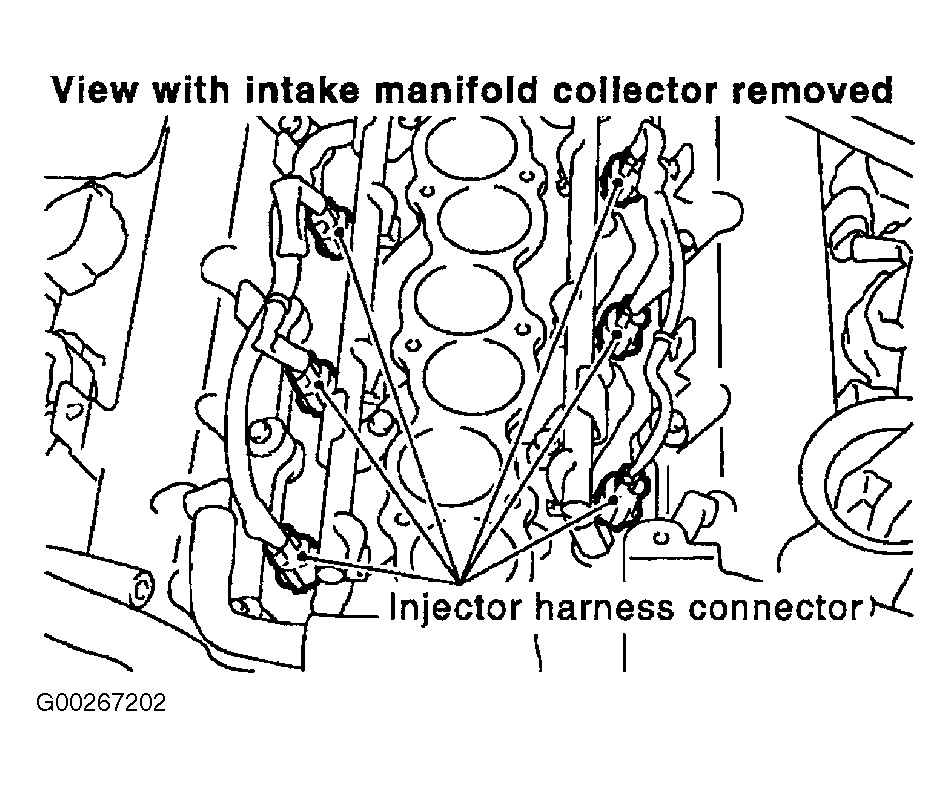

| Injectors Harness Connectors | Fig 20 |

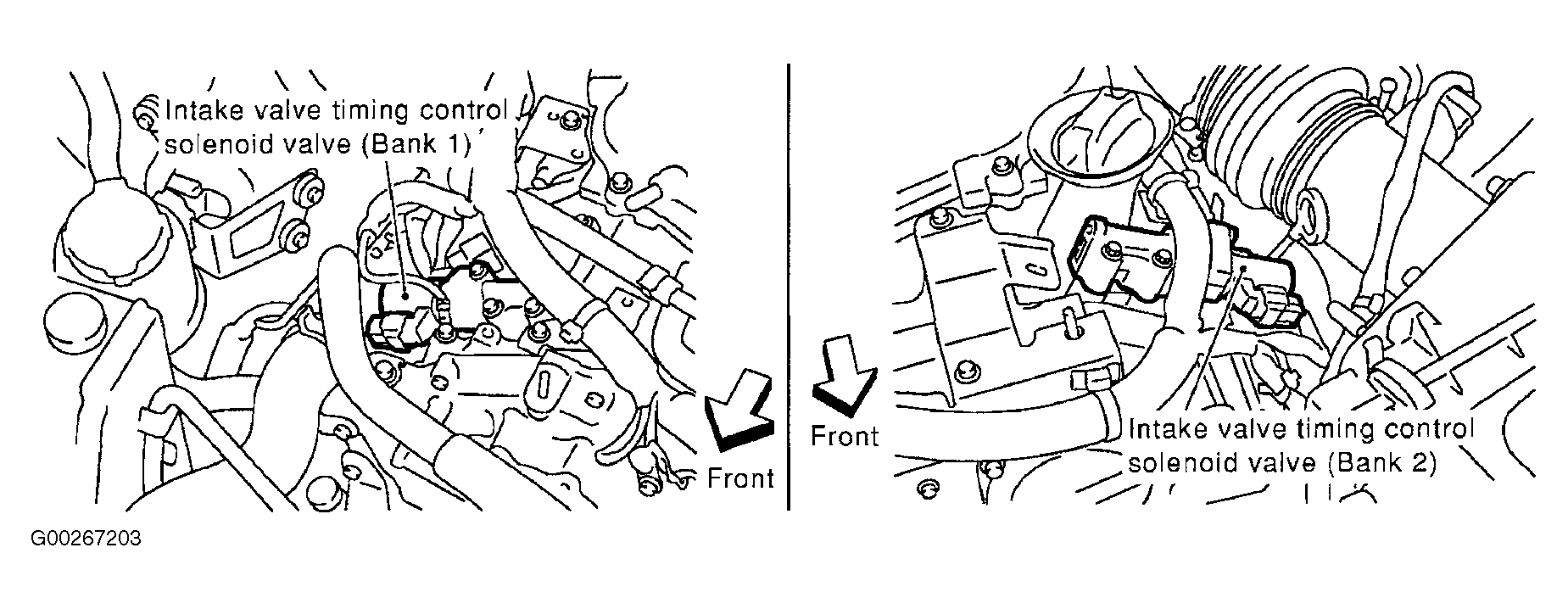

| Intake Valve Timing Control Solenoid Valves | Fig 21 |
| Intelligent Power Distribution Module Engine Room | Fig 17 |

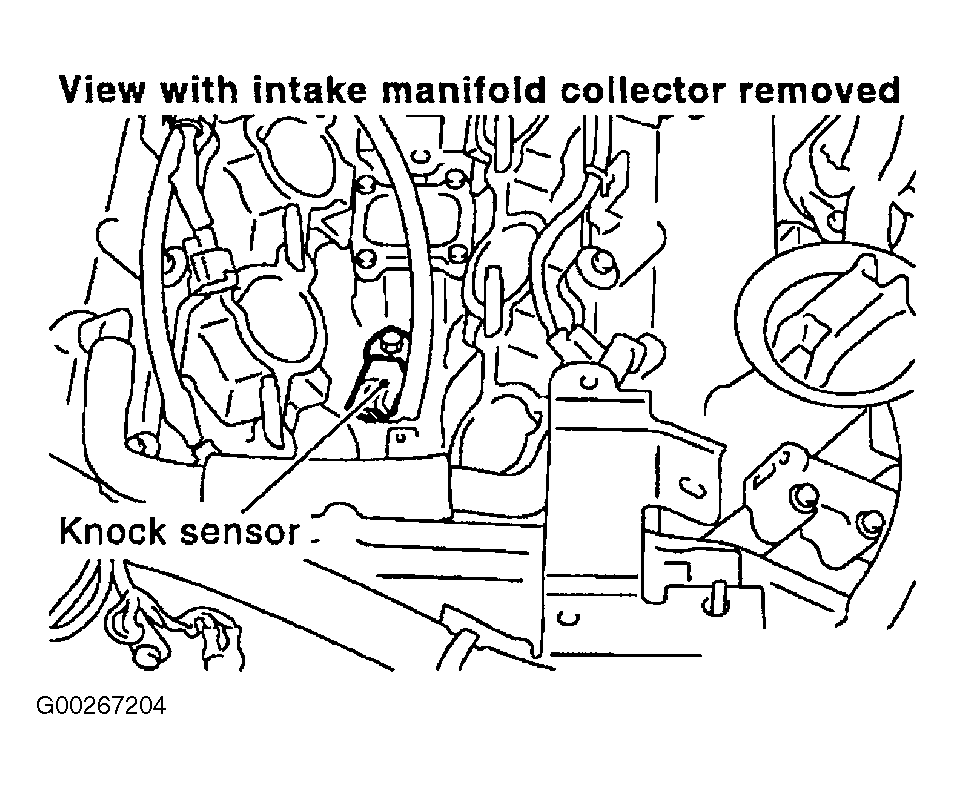

| Knock Sensor | Fig 22 |

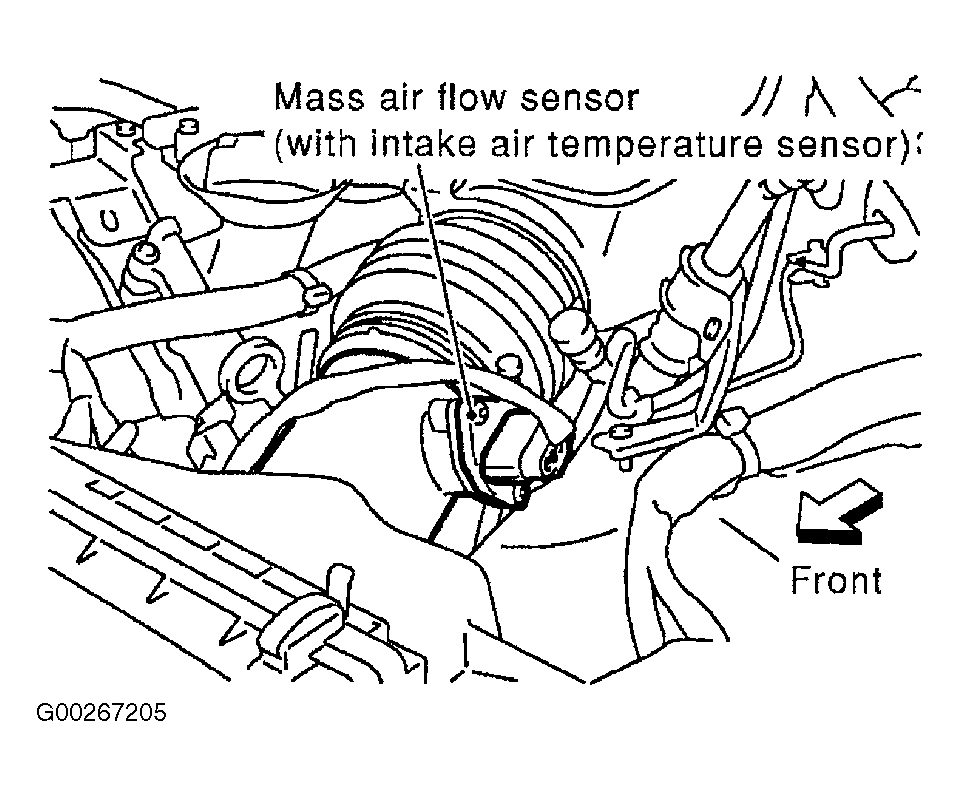

| Mass Airflow/Intake Air Temperature Sensor | Fig 23 |

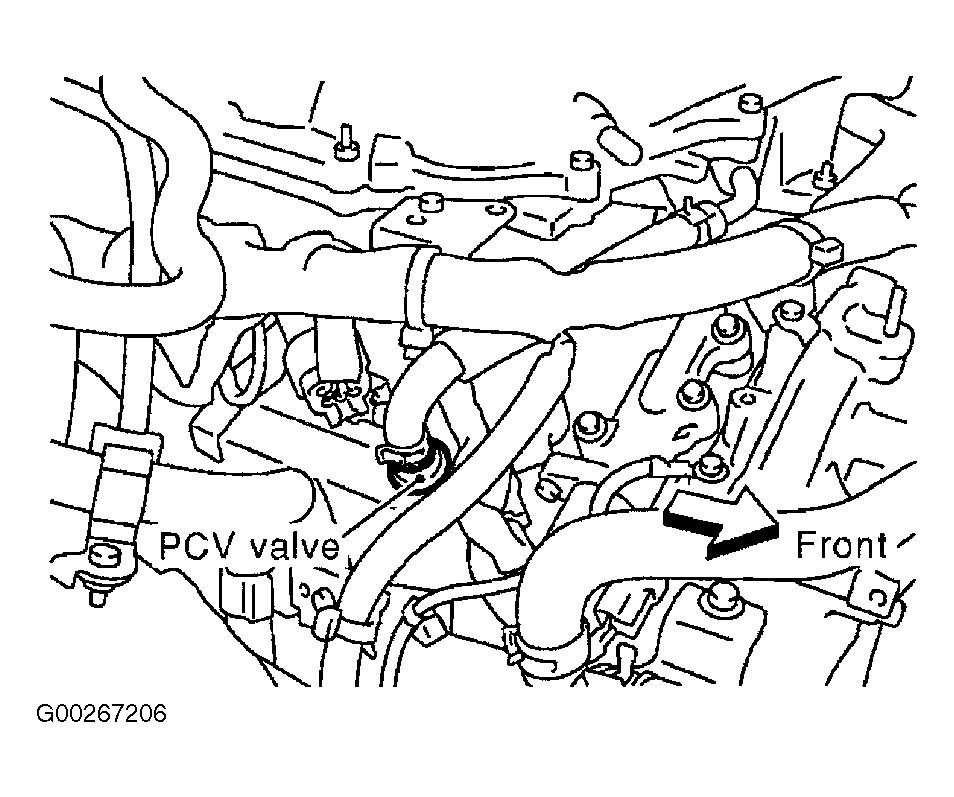

| PCV Valve | Fig 24 |

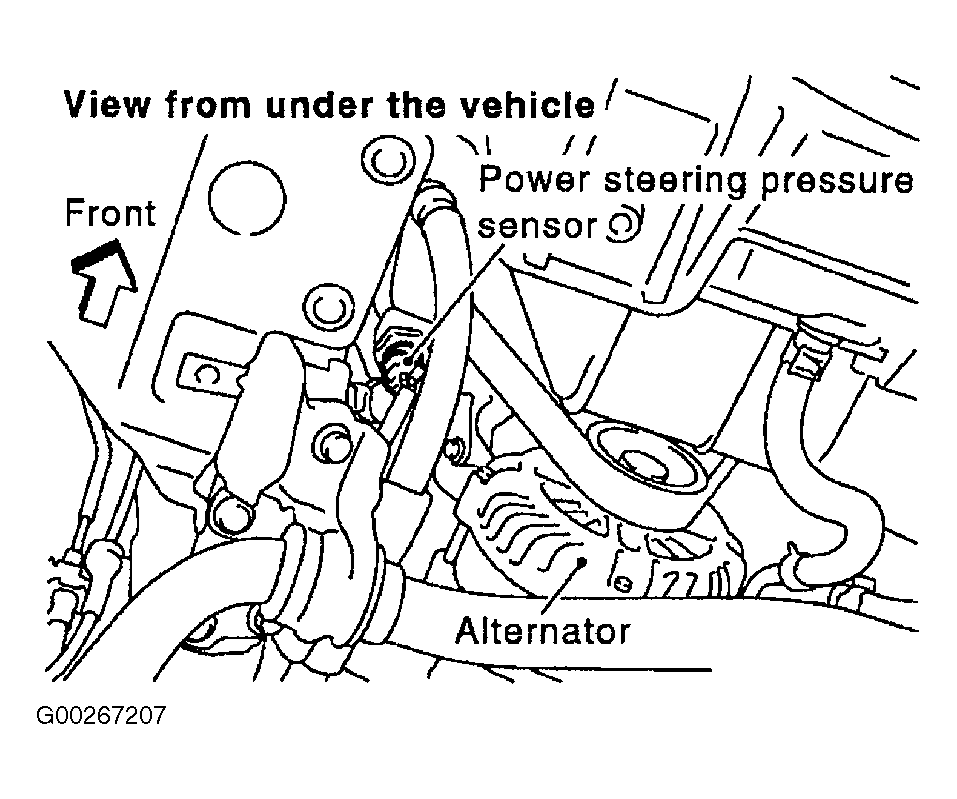

| Power Steering Pressure Sensor | Fig 25 |

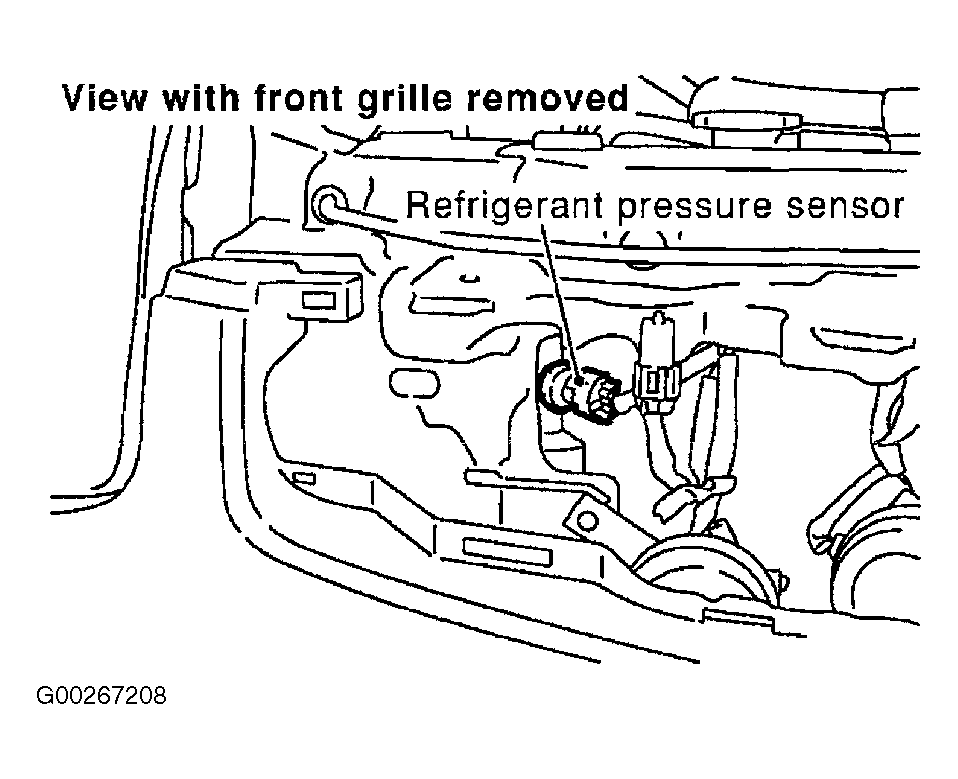

| Refrigerant Pressure Sensor | Fig 26 |

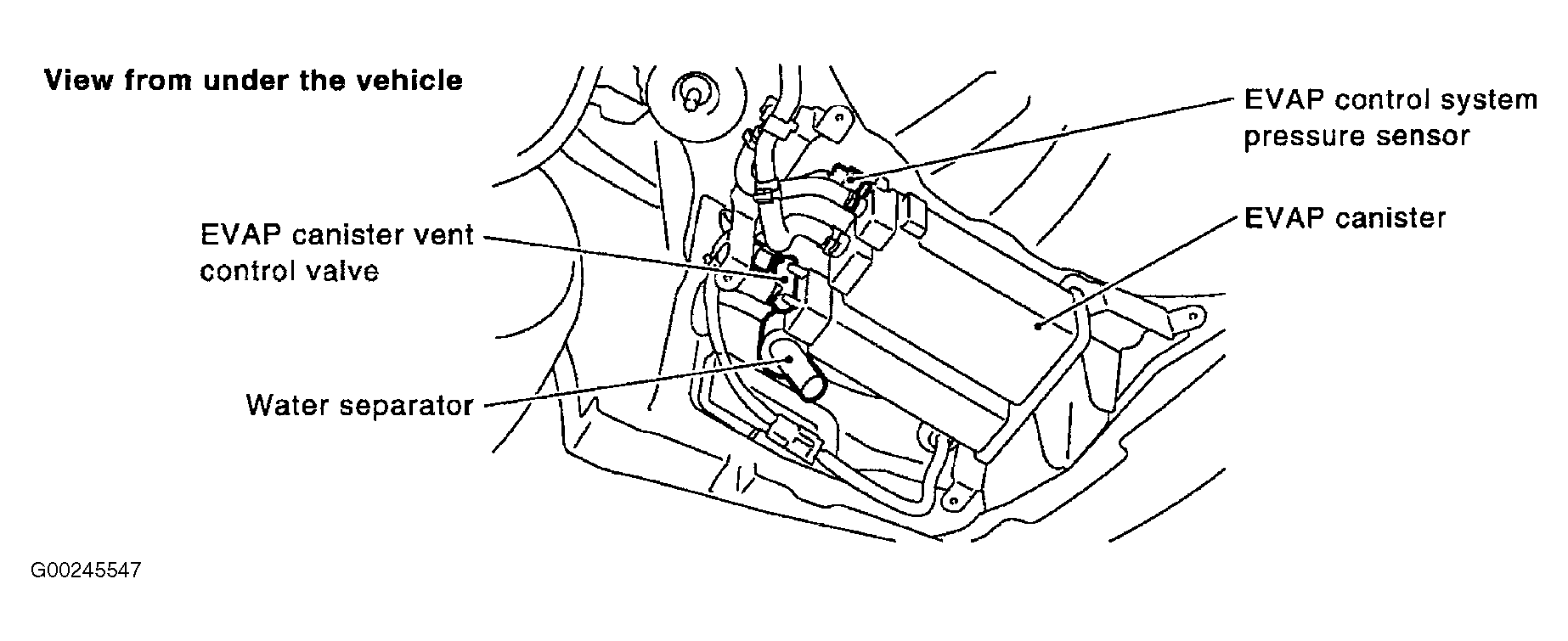

Fig 13: Locating EVAP Canister, EVAP Canister Vent Control Valve, EVAP Control System Pressure Sensor & Water Separator
