Weld Locations: Specifications: Notes
SPECIFICATIONS - WELD LOCATIONS
| DESCRIPTION | FIGURE |
|---|---|
| Double Cab (NM84) | |

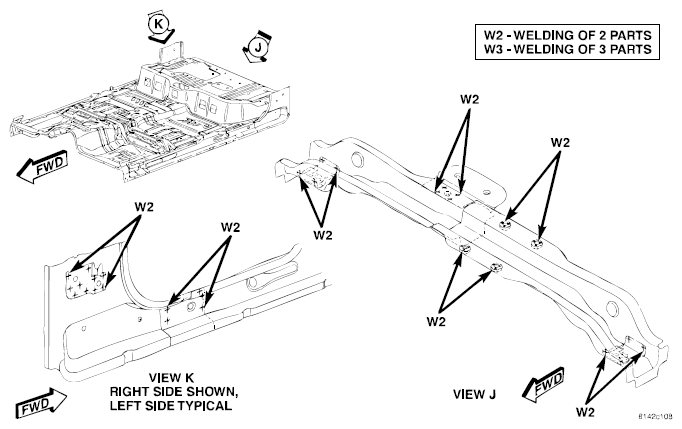

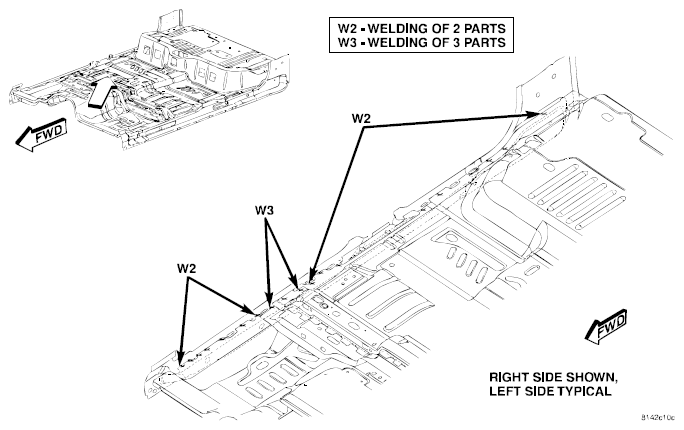

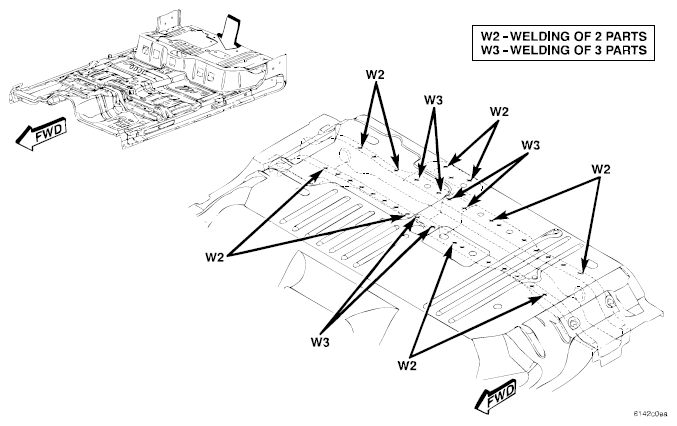

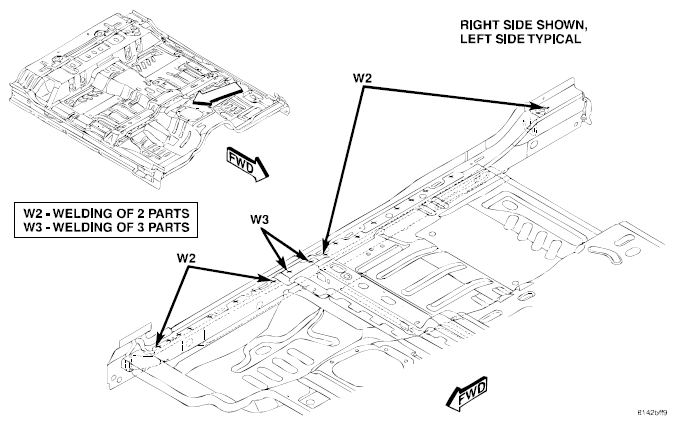

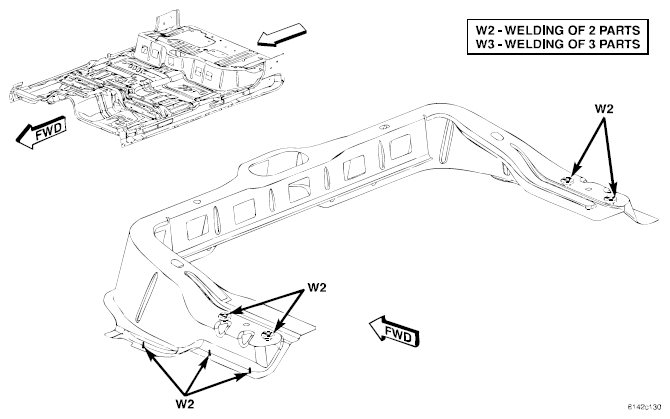

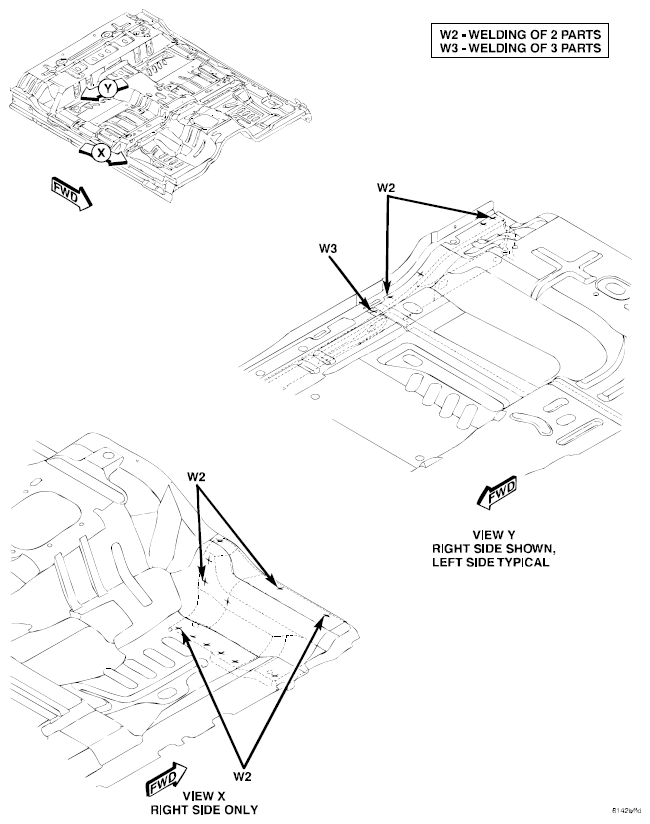

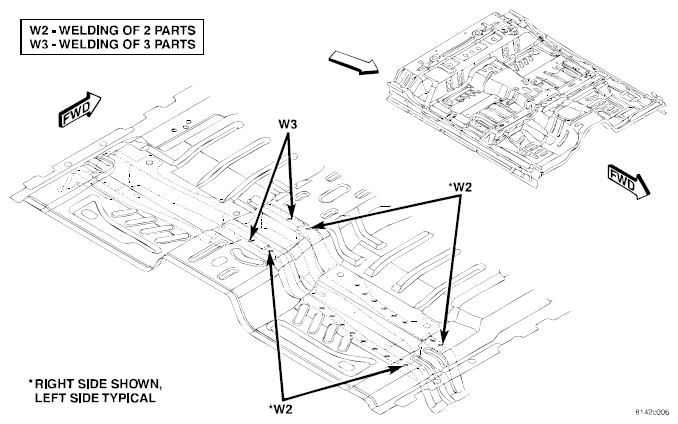

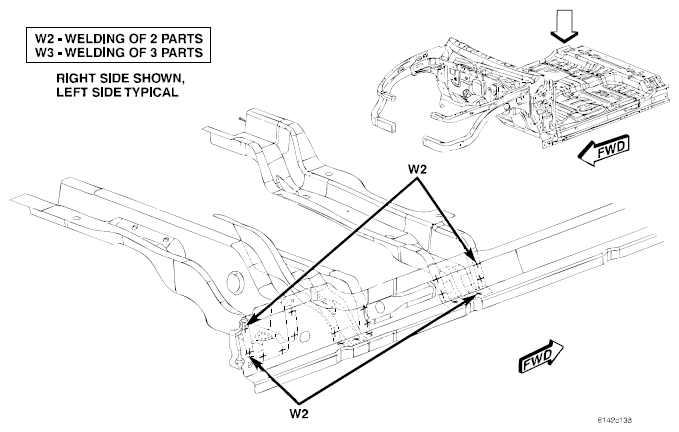

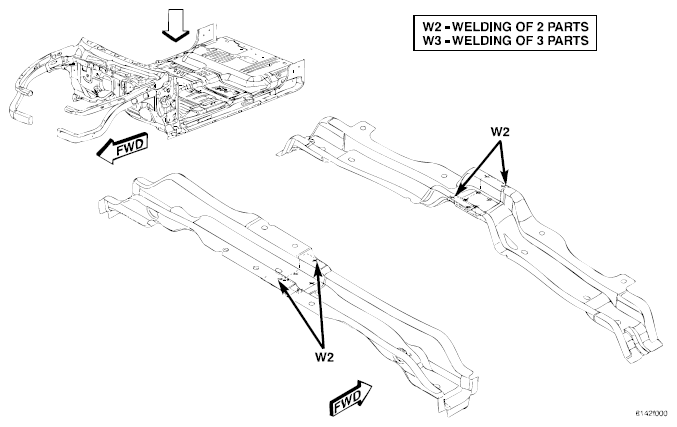

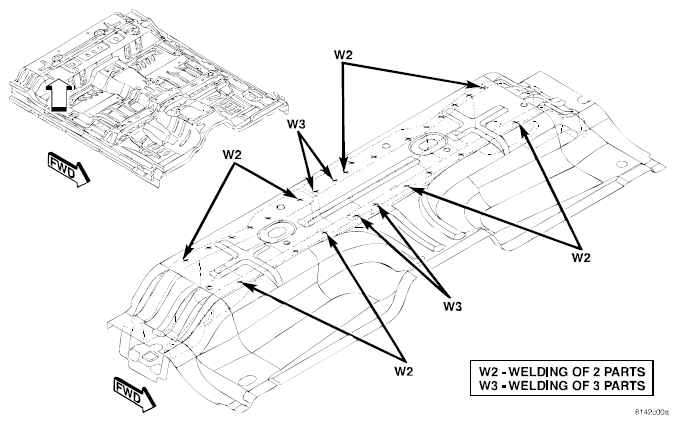

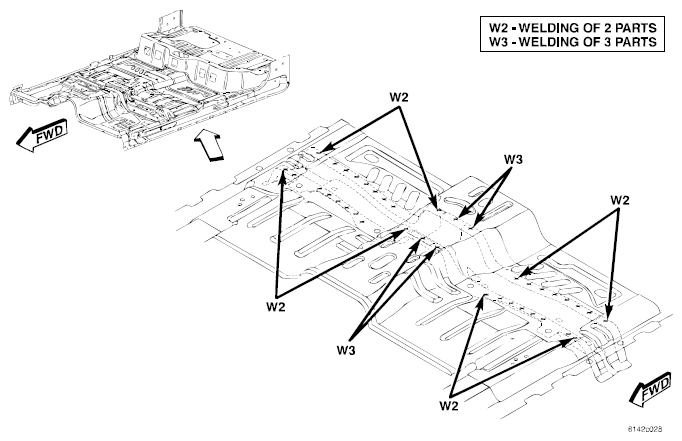

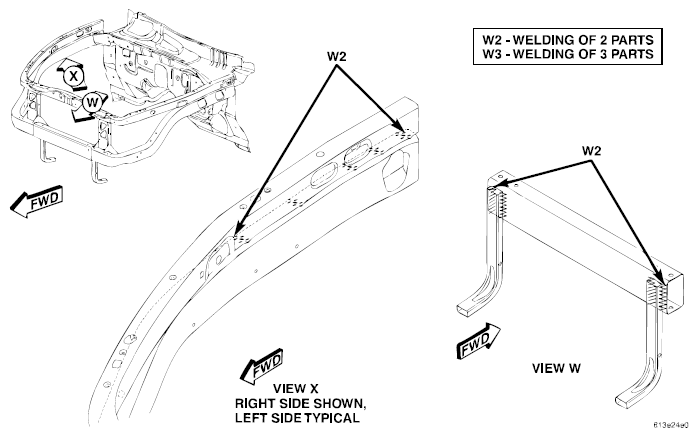

| UNDERBODY (1 OF 12) | Figure |
| UNDERBODY (2 OF 12) | Figure |
| UNDERBODY (3 OF 12) | Figure |
| UNDERBODY (4 OF 12) | Figure |
| UNDERBODY (5 OF 12) | Figure |
| UNDERBODY (6 OF 12) | Figure |
| UNDERBODY (7 OF 12) | Figure |
| UNDERBODY (8 OF 12) | Figure |
| UNDERBODY (9 OF 12) | Figure |
| UNDERBODY (10 OF 12) | Figure |
| UNDERBODY (11 OF 12) | Figure |
| UNDERBODY (12 OF 12) | Figure |

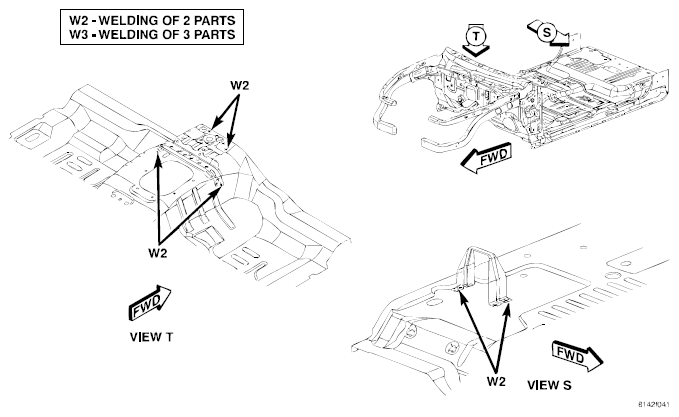

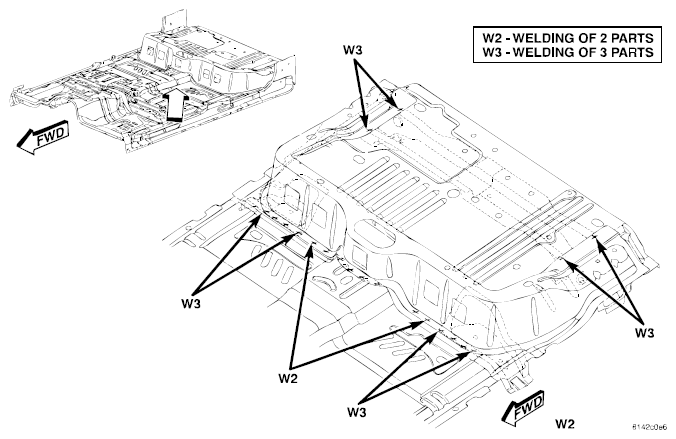

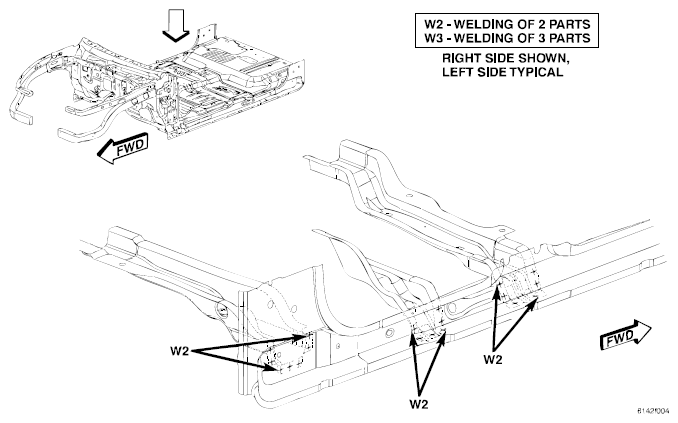

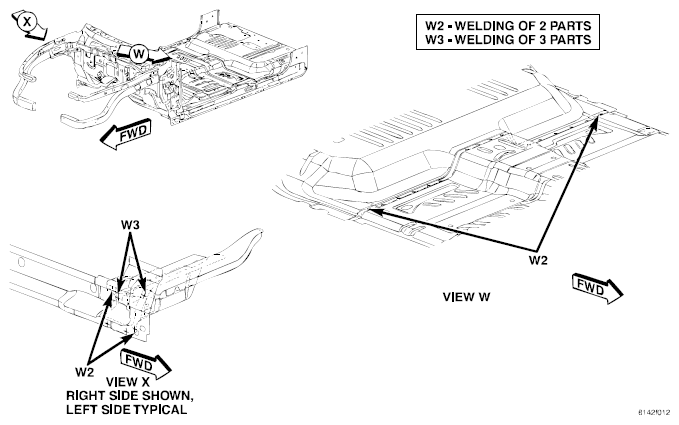

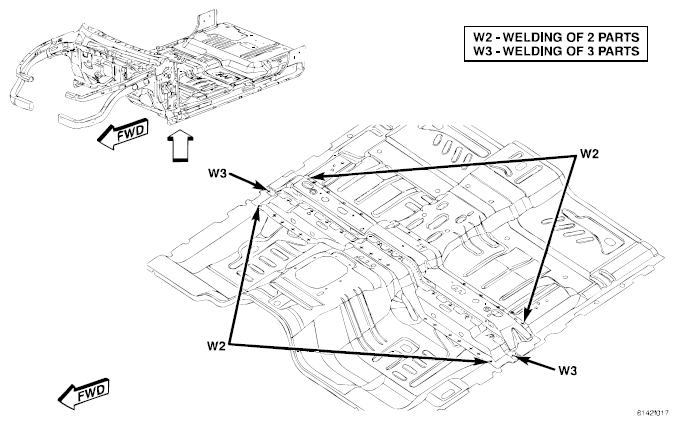

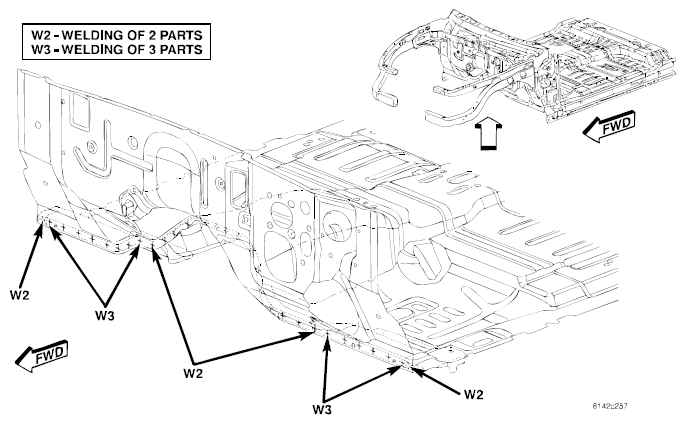

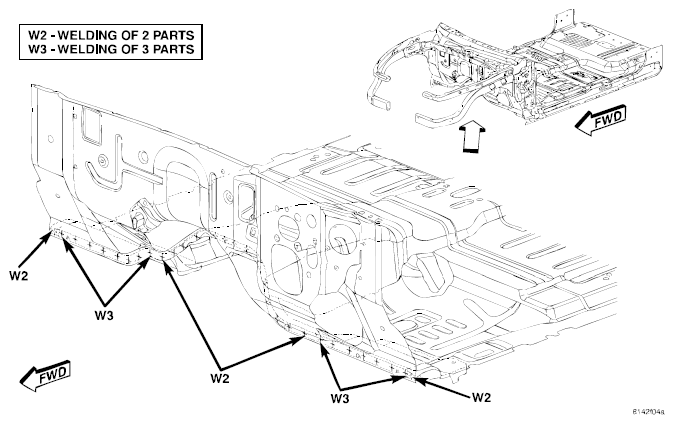

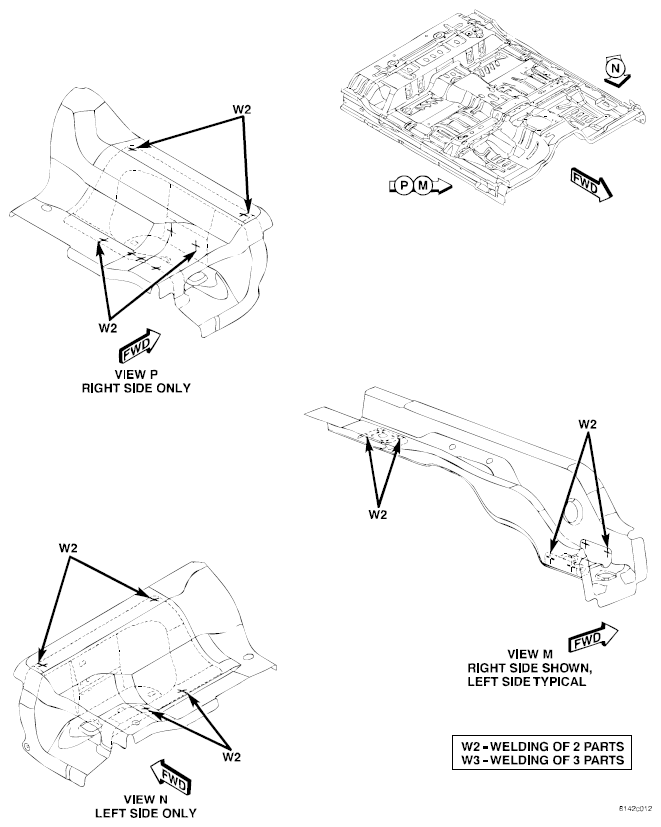

| UNDERBODY COMPLETE (1 OF 7) | Figure |
| UNDERBODY COMPLETE (2 OF 7) | Figure |
| UNDERBODY COMPLETE (3 OF 7) | Figure |
| UNDERBODY COMPLETE (4 OF 7) | Figure |
| UNDERBODY COMPLETE (5 OF 7) | Figure |
| UNDERBODY COMPLETE (6 OF 7) | Figure |
| UNDERBODY COMPLETE (7 OF 7) | Figure |

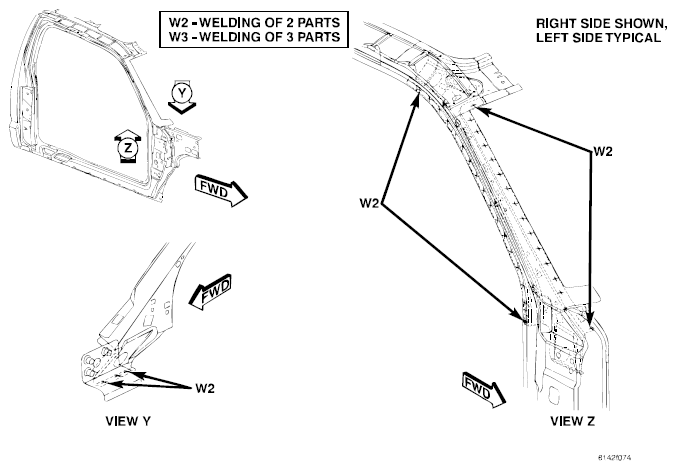

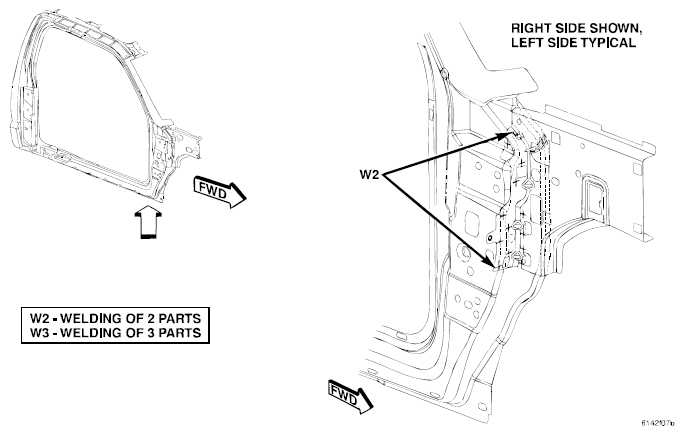

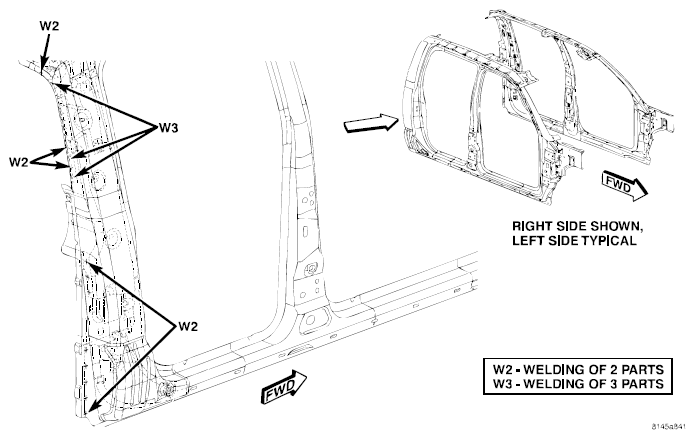

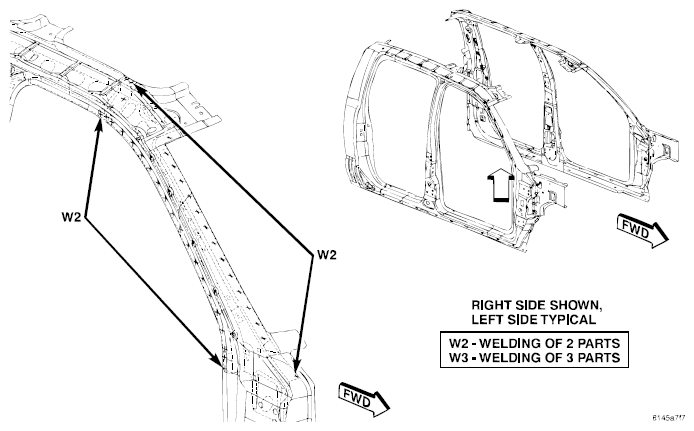

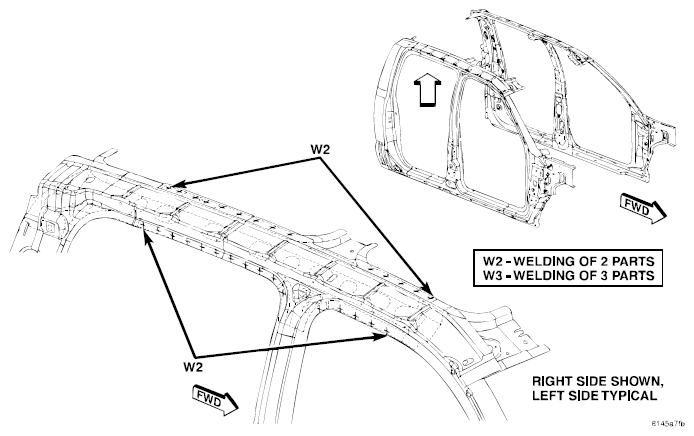

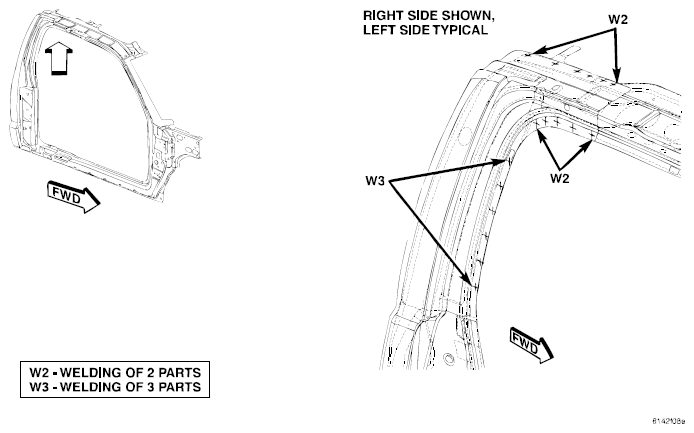

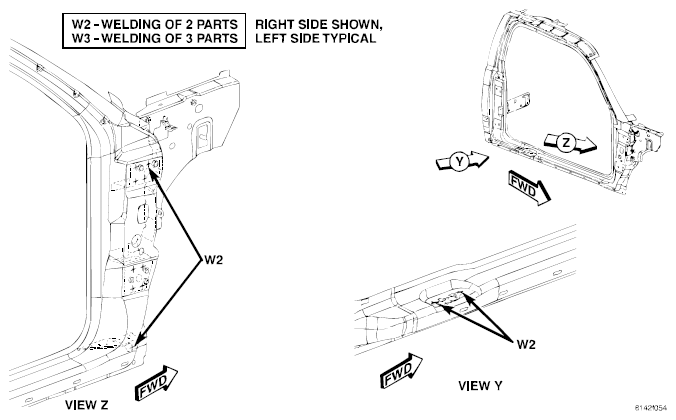

| BODY SIDE APERTURE (1 OF 3) | Figure |
| BODY SIDE APERTURE (2 OF 3) | Figure |
| BODY SIDE APERTURE (3 OF 3) | Figure |
SPECIFICATIONS - WELD LOCATIONS
| DESCRIPTION | FIGURE |
|---|---|

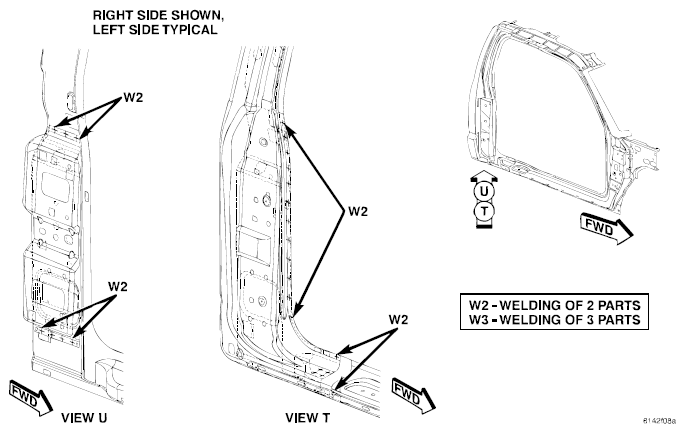

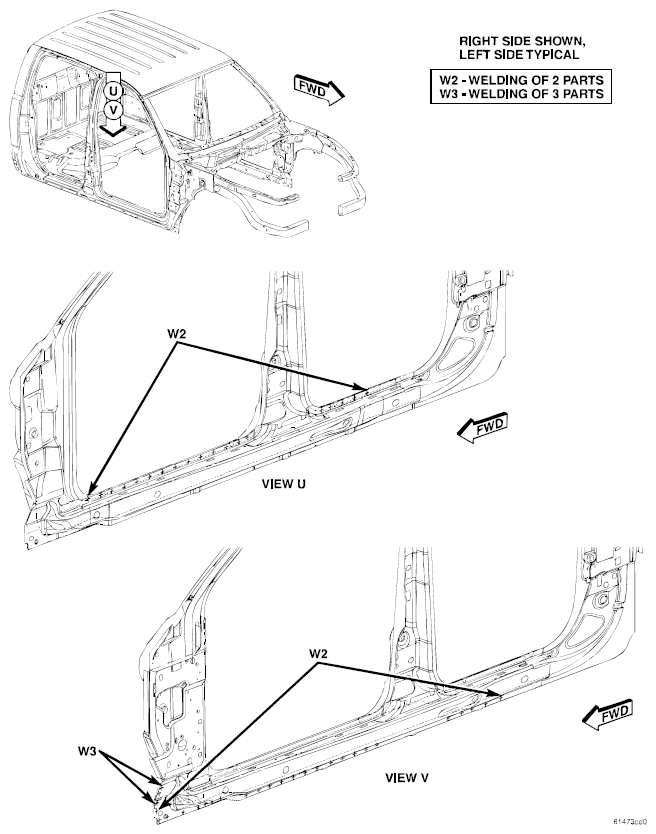

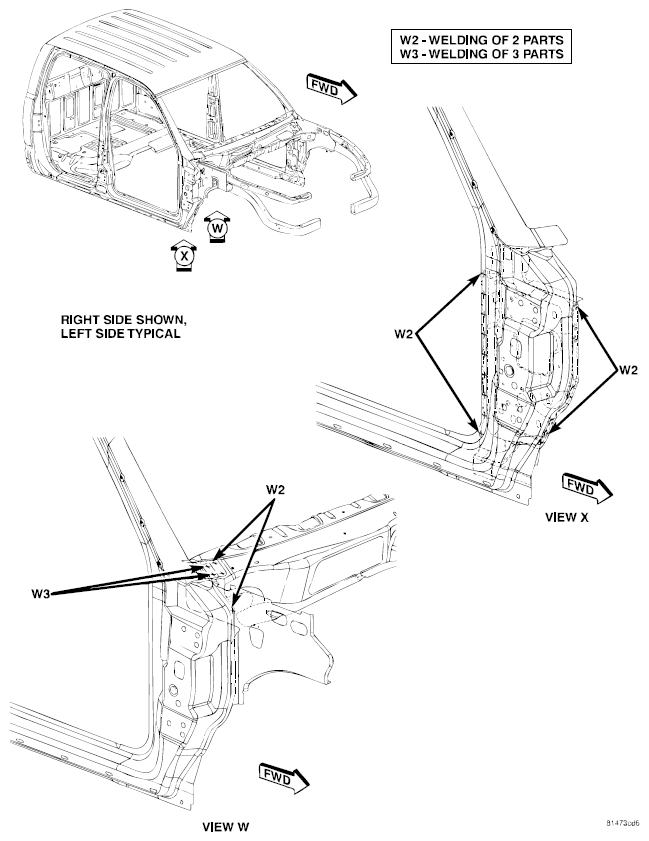

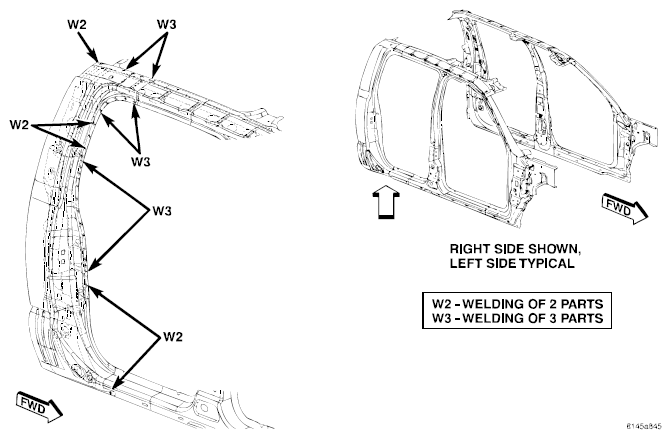

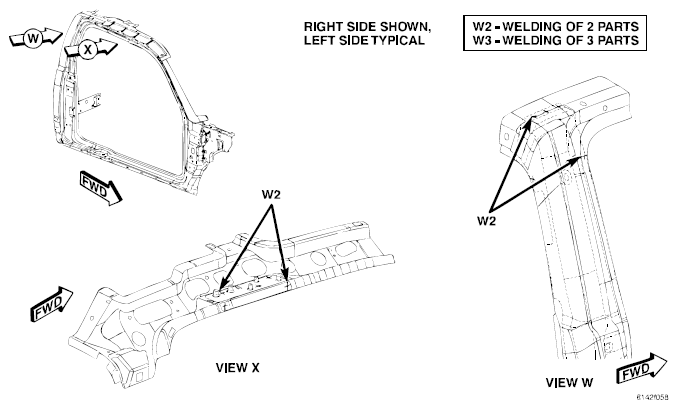

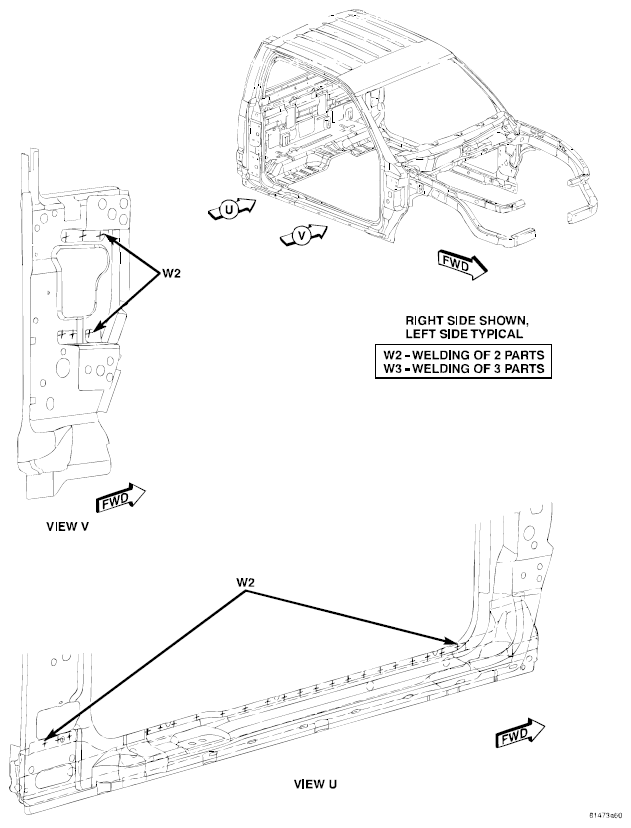

| BODY SIDE APERTURE - COMPLETE (1 OF 7) | Figure |
| BODY SIDE APERTURE - COMPLETE (2 OF 7) | Figure |
| BODY SIDE APERTURE - COMPLETE (3 OF 7) | Figure |
| BODY SIDE APERTURE - COMPLETE (4 OF 7) | Figure |
| BODY SIDE APERTURE - COMPLETE (5 OF 7) | Figure |
| BODY SIDE APERTURE - COMPLETE (6 OF 7) | Figure |
| BODY SIDE APERTURE - COMPLETE (7 OF 7) | Figure |

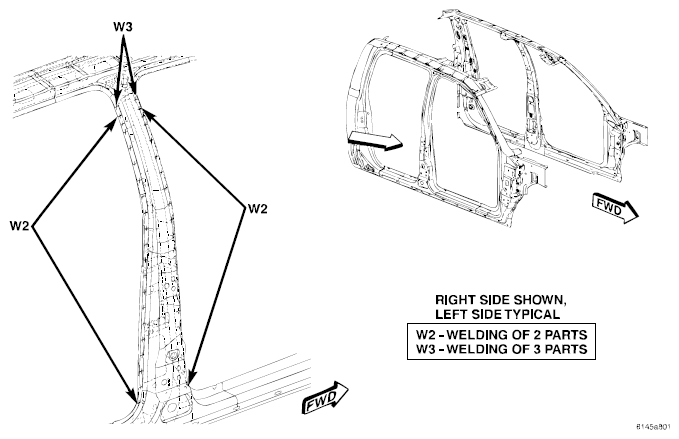

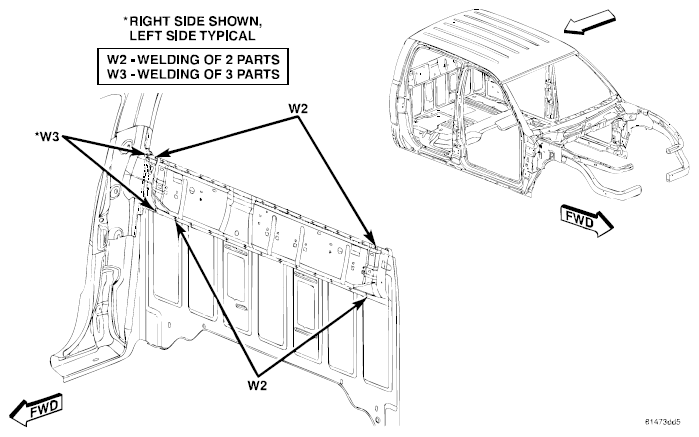

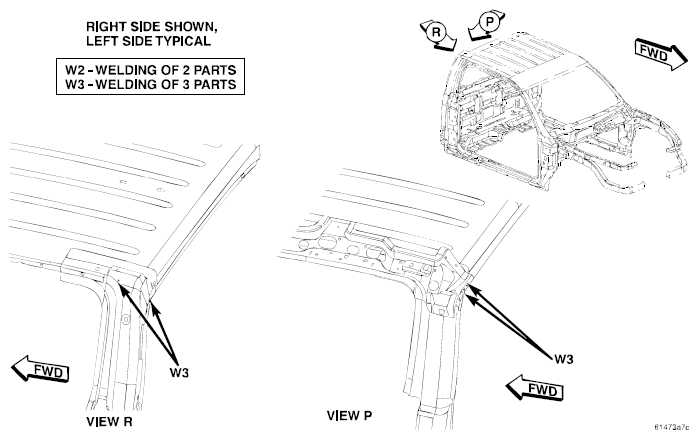

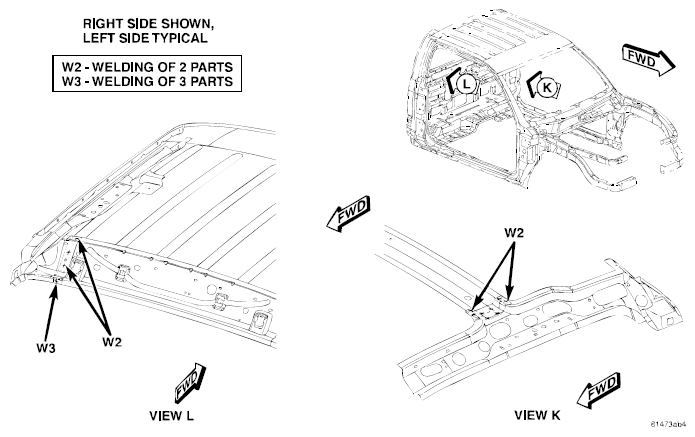

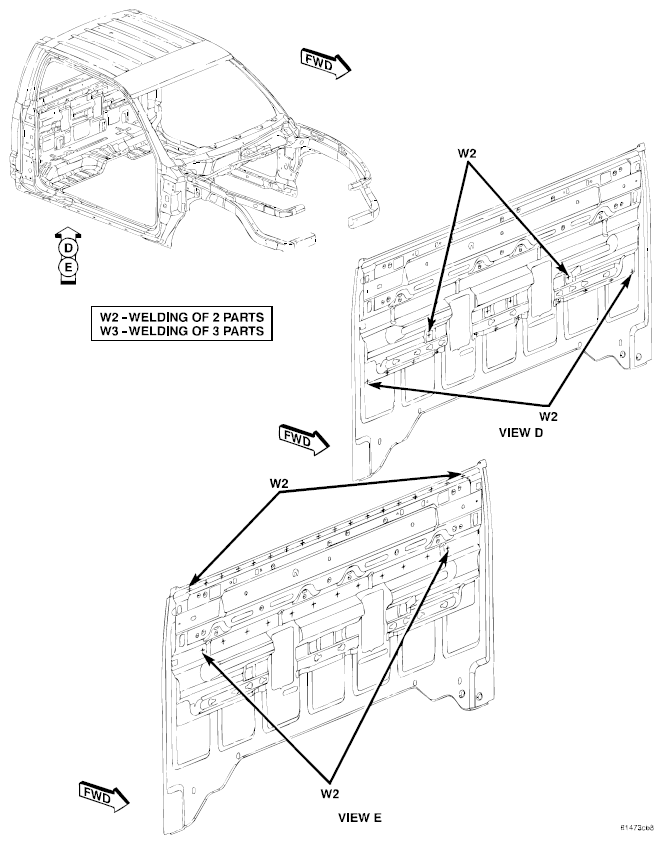

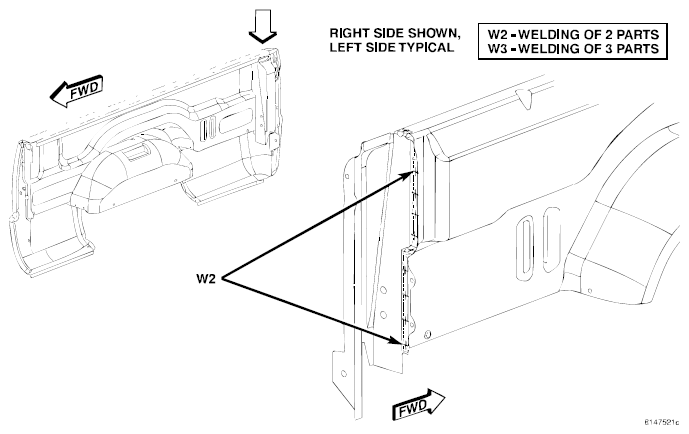

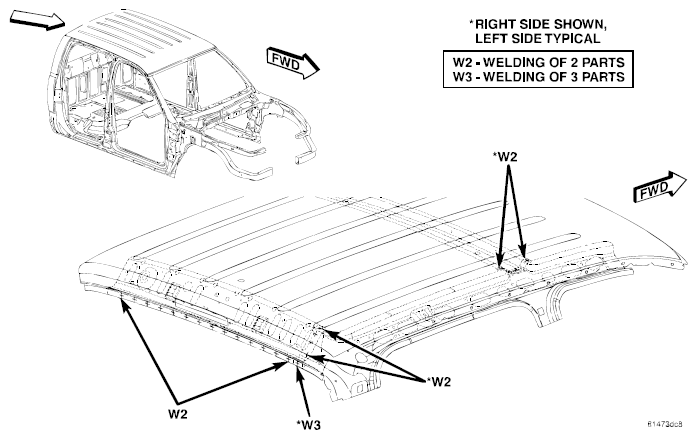

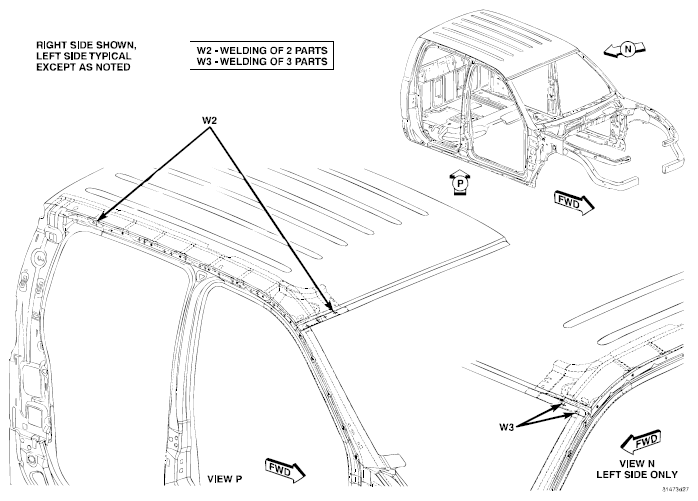

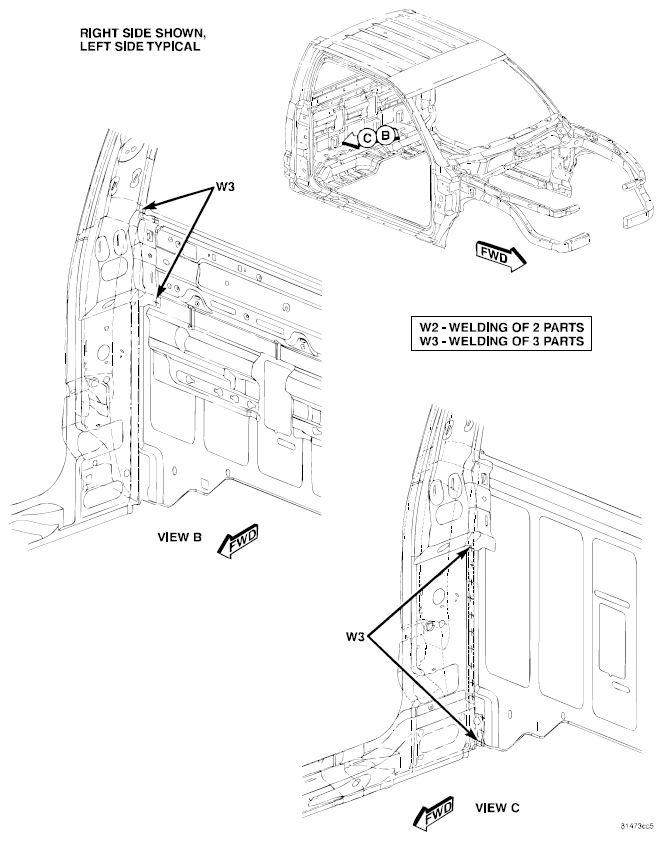

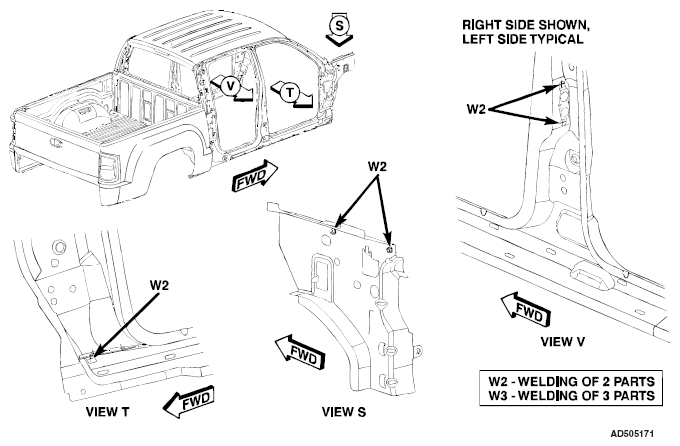

| CAB COMPLETE (1 OF 10) | Figure |
| CAB COMPLETE (2 OF 10) | Figure |
| CAB COMPLETE (3 OF 10) | Figure |
| CAB COMPLETE (4 OF 10) | Figure |
| CAB COMPLETE (5 OF 10) | Figure |
| CAB COMPLETE (6 OF 10) | Figure |
| CAB COMPLETE (7 OF 10) | Figure |
| CAB COMPLETE (8 OF 10) | Figure |
| CAB COMPLETE (9 OF 10) | Figure |
| CAB COMPLETE (10 OF 10) | Figure |
| Extended Cab (NM33) | |
| UNDERBODY (1 OF 7) | Figure |
| UNDERBODY (2 OF 7) | Figure |
| UNDERBODY (3 OF 7) | Figure |
| UNDERBODY (4 OF 7) | Figure |
| UNDERBODY (5 OF 7) | Figure |
| UNDERBODY (6 OF 7) | Figure |
| UNDERBODY (7 OF 7) | Figure |
SPECIFICATIONS - WELD LOCATIONS
| DESCRIPTION | FIGURE |
|---|---|
| UNDERBODY COMPLETE (1 OF 7) | Figure |
| UNDERBODY COMPLETE (2 OF 7) | Figure |
| UNDERBODY COMPLETE (3 OF 7) | Figure |
| UNDERBODY COMPLETE (4 OF 7) | Figure |
| UNDERBODY COMPLETE (5 OF 7) | Figure |
| UNDERBODY COMPLETE (6 OF 7) | Figure |
| UNDERBODY COMPLETE (7 OF 7) | Figure |
| BODY SIDE APERTURE (1 OF 4) | Figure |
| BODY SIDE APERTURE (2 OF 4) | Figure |
| BODY SIDE APERTURE (3 OF 4) | Figure |
| BODY SIDE APERTURE (4 OF 4) | Figure |
| BODY SIDE APERTURE - COMPLETE (1 OF 6) | Figure |
| BODY SIDE APERTURE - COMPLETE (2 OF 6) | Figure |
| BODY SIDE APERTURE - COMPLETE (3 OF 6) | Figure |
| BODY SIDE APERTURE - COMPLETE (4 OF 6) | Figure |
| BODY SIDE APERTURE - COMPLETE (5 OF 6) | Figure |
| BODY SIDE APERTURE - COMPLETE (6 OF 6) | Figure |
| CAB COMPLETE (1 OF 12) | Figure |
| CAB COMPLETE (2 OF 12) | Figure |
| CAB COMPLETE (3 OF 12) | Figure |
| CAB COMPLETE (4 OF 12) | Figure |
| CAB COMPLETE (5 OF 12) | Figure |
| CAB COMPLETE (6 OF 12) | Figure |
| CAB COMPLETE (7 OF 12) | Figure |
| CAB COMPLETE (8 OF 12) | Figure |
| CAB COMPLETE (9 OF 12) | Figure |
| CAB COMPLETE (10 OF 12) | Figure |
| CAB COMPLETE (11 OF 12) | Figure |
| CAB COMPLETE (12 OF 12) | Figure |
SPECIFICATIONS - WELD LOCATIONS
| DESCRIPTION | FIGURE |
|---|---|
| Both Double (NM84) and Extended Cabs (NM33) | |

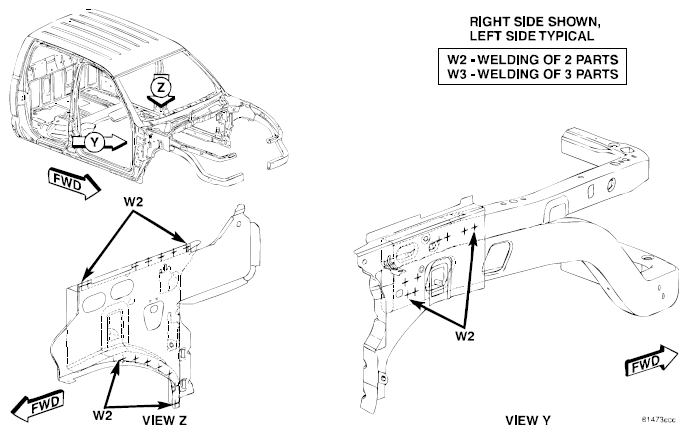

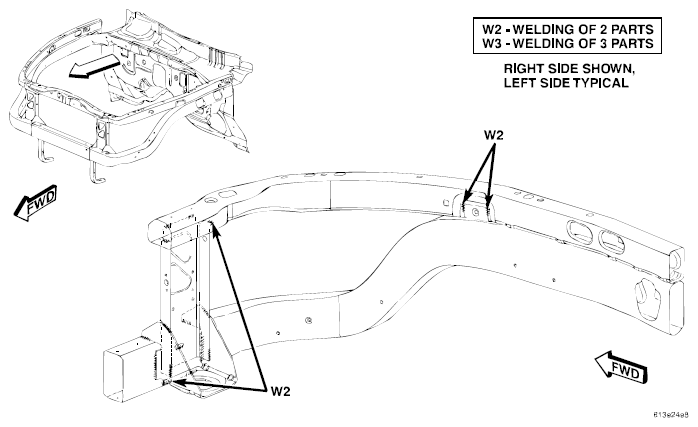

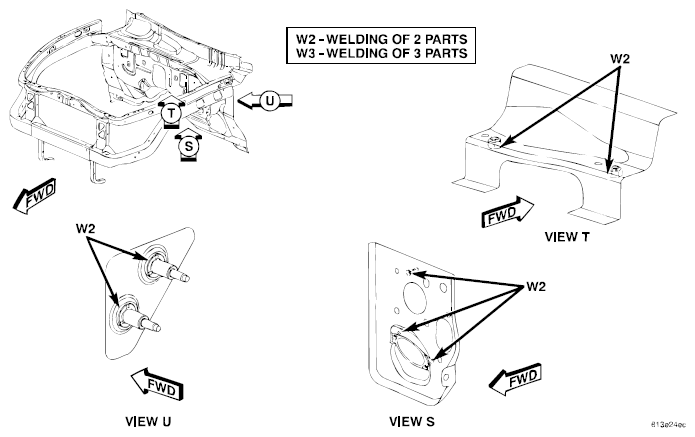

| ENGINE BOX (1 OF 4) | Figure |
| ENGINE BOX (2 OF 4) | Figure |
| ENGINE BOX (3 OF 4) | Figure |
| ENGINE BOX (4 OF 4) | Figure |

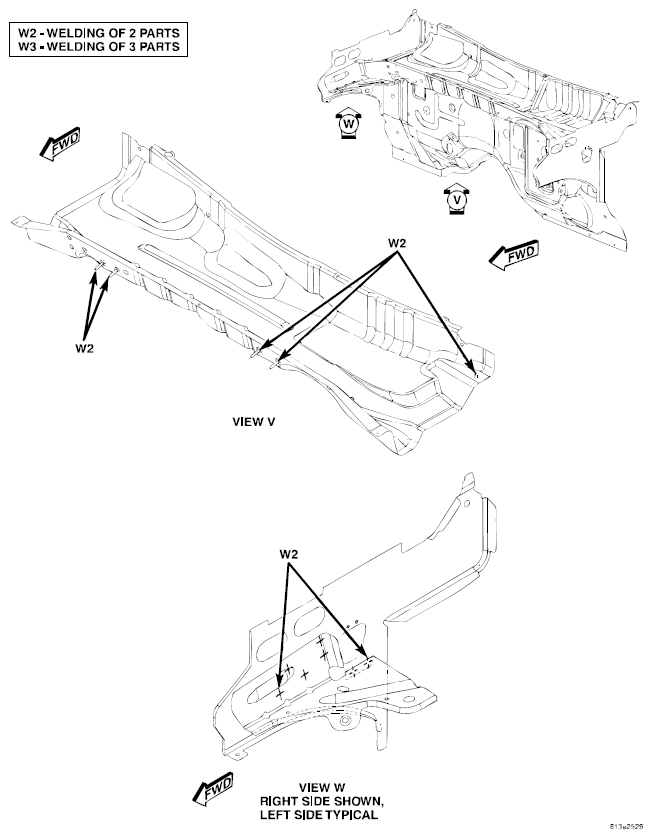

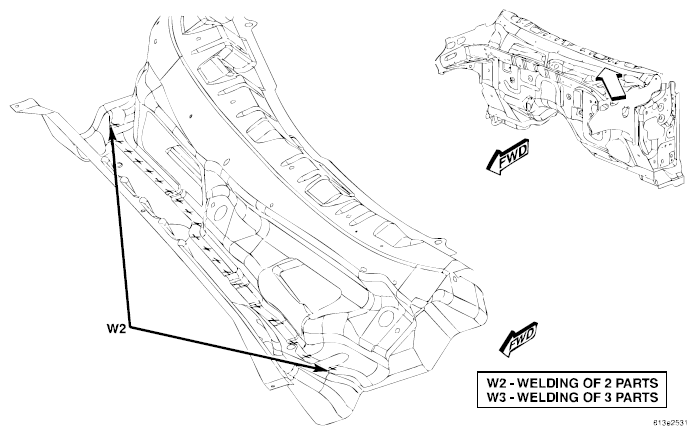

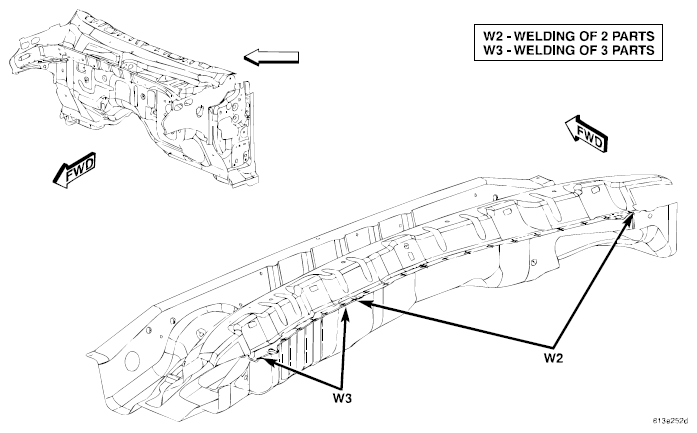

| DASH/PLENUM (1 OF 3) | Figure |
| DASH/PLENUM (2 OF 3) | Figure |
| DASH/PLENUM (3 OF 3) | Figure |

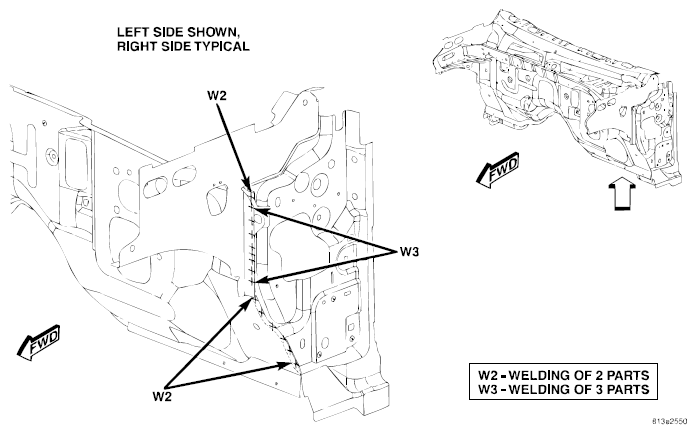

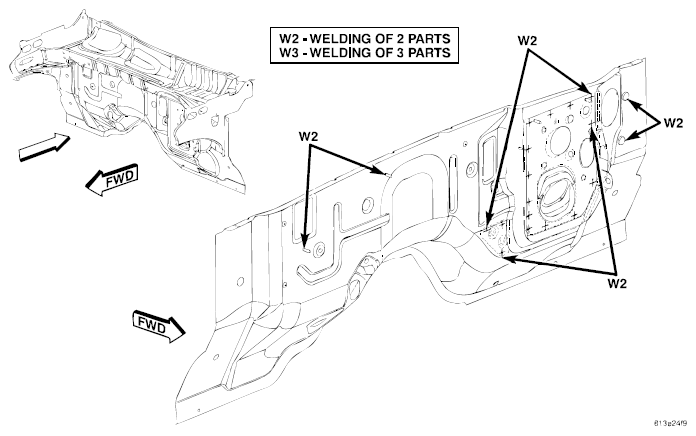

| DASH PANEL (1 OF 6) | Figure |
| DASH PANEL (2 OF 6) | Figure |
| DASH PANEL (3 OF 6) | Figure |
| DASH PANEL (4 OF 6) | Figure |
| DASH PANEL (5 OF 6) | Figure |
| DASH PANEL (6 OF 6) | Figure |

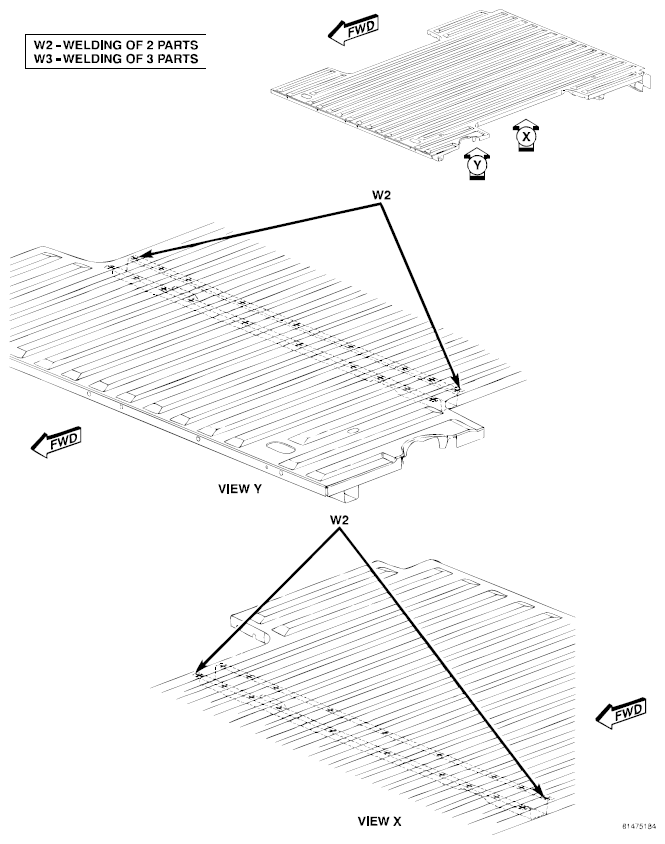

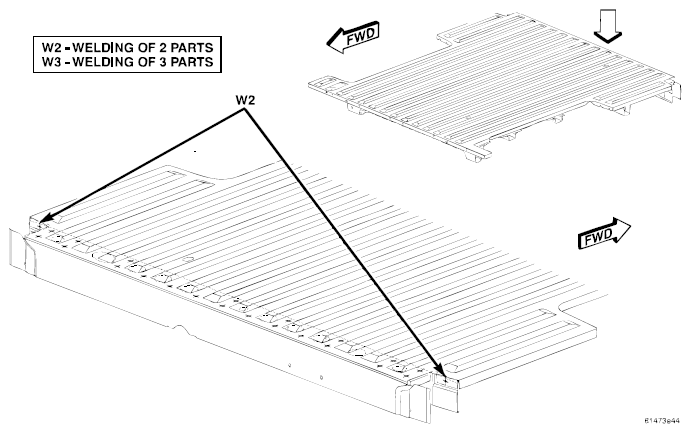

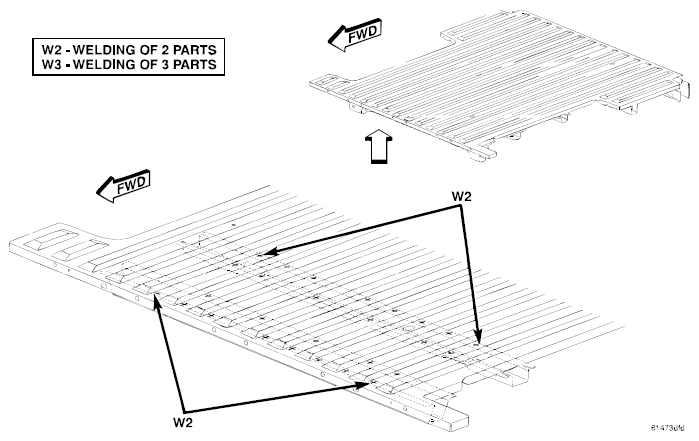

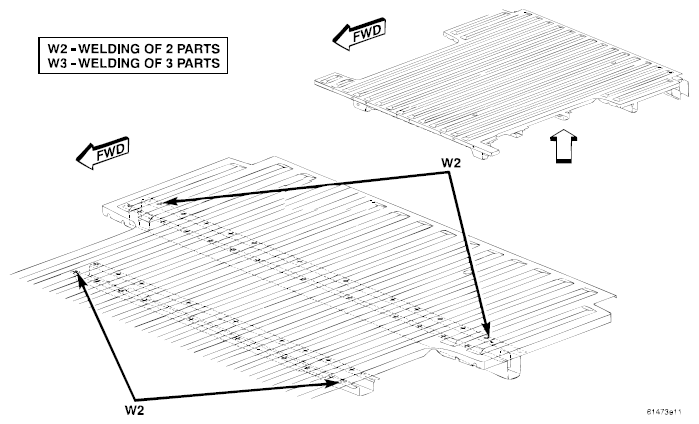

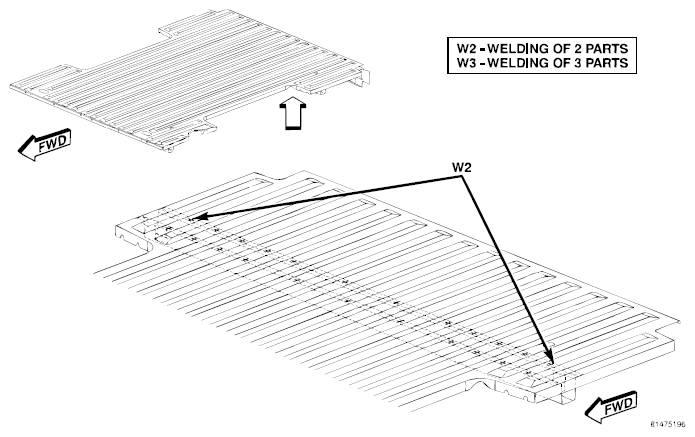

| BOX FLOOR 5.5 (1 OF 4) | Figure |
| BOX FLOOR 5.5 (2 OF 4) | Figure |
| BOX FLOOR 5.5 (3 OF 4) | Figure |
| BOX FLOOR 5.5 (4 OF 4) | Figure |

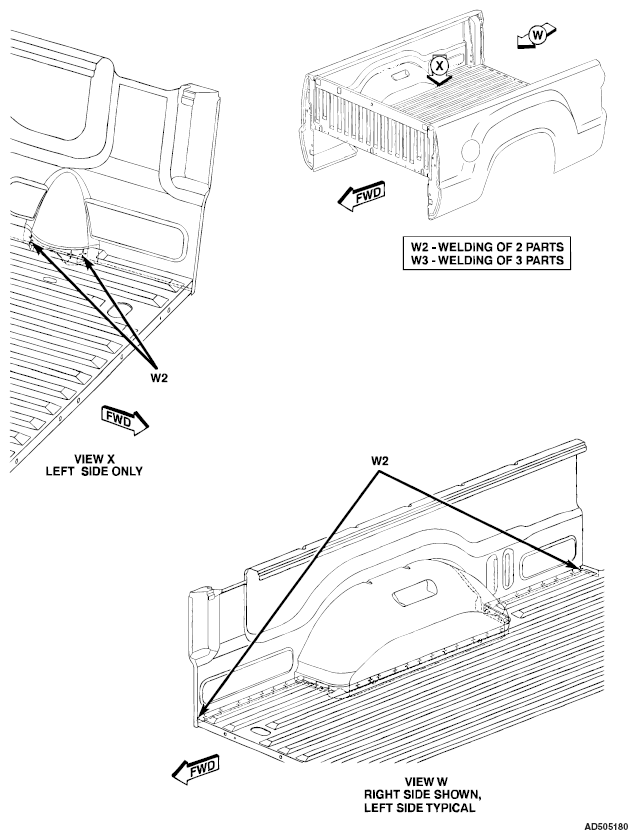

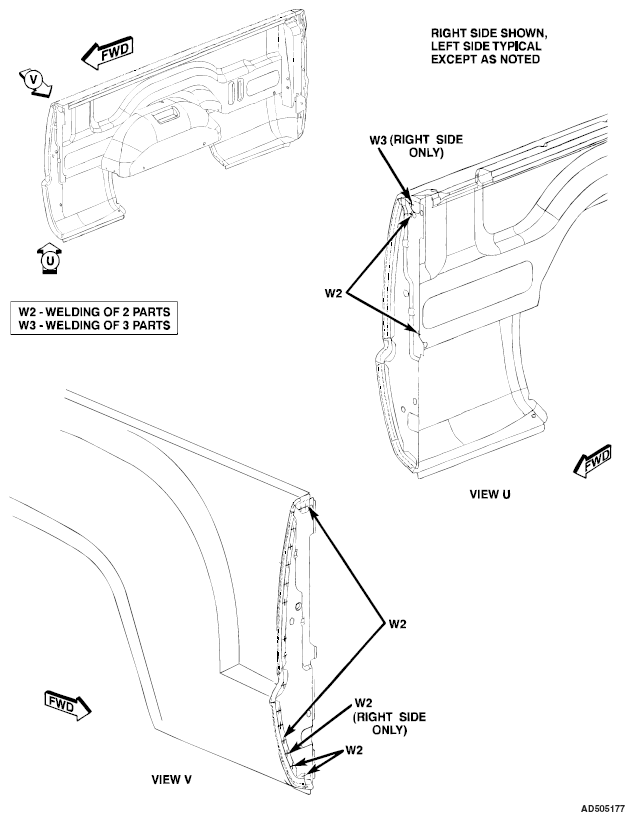

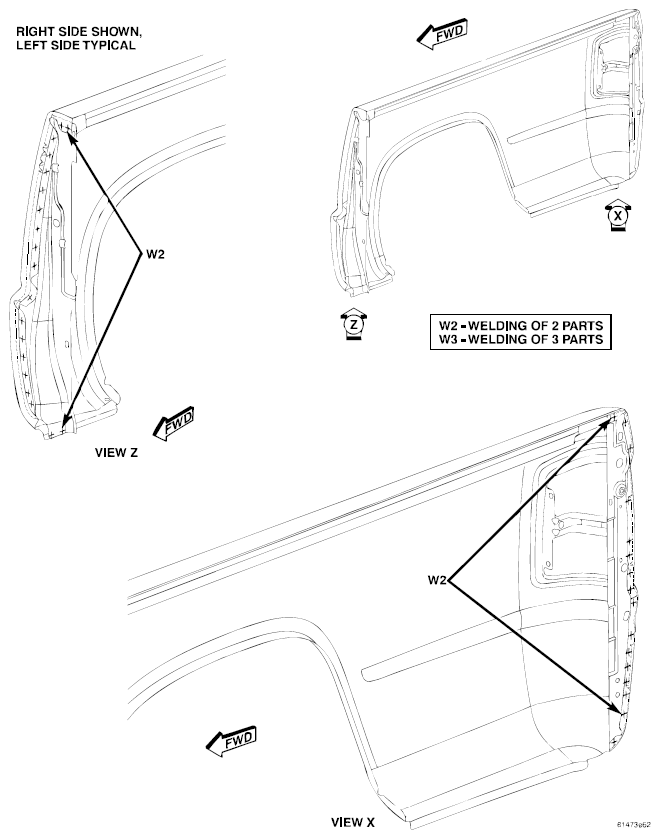

| BOX SIDE 5.5 (1 OF 3) | Figure |
| BOX SIDE 5.5 (2 OF 3) | Figure |
| BOX SIDE 5.5 (3 OF 3) | Figure |

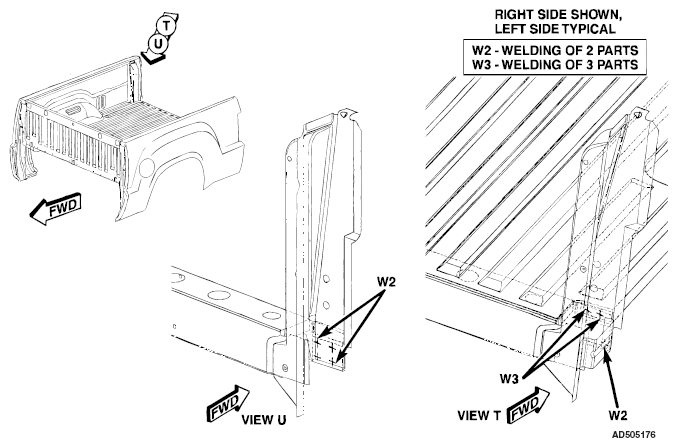

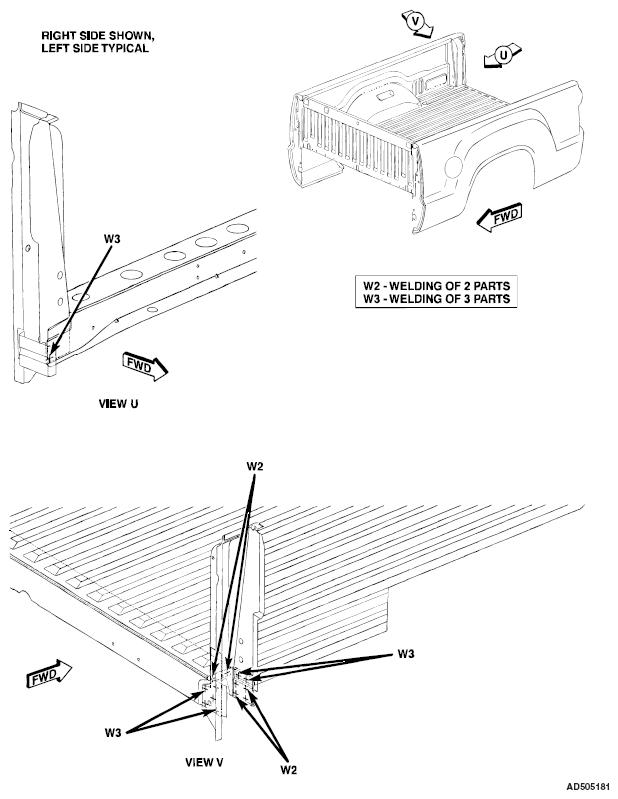

| BOX COMPLETE 5.5 (1 OF 5) | Figure |
| BOX COMPLETE 5.5 (2 OF 5) | Figure |
| BOX COMPLETE 5.5 (3 OF 5) | Figure |
| BOX COMPLETE 5.5 (4 OF 5) | Figure |
| BOX COMPLETE 5.5 (5 OF 5) | Figure |

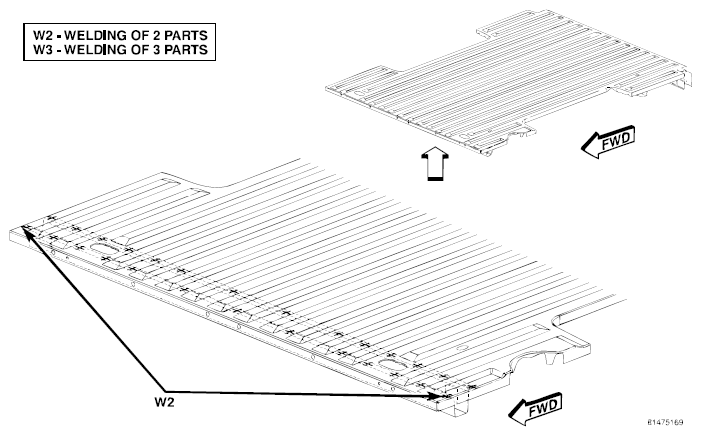

| BOX FLOOR 6.5 (1 OF 4) | Figure |
| BOX FLOOR 6.5 (2 OF 4) | Figure |
| BOX FLOOR 6.5 (3 OF 4) | Figure |
| BOX FLOOR 6.5 (4 OF 4) | Figure |

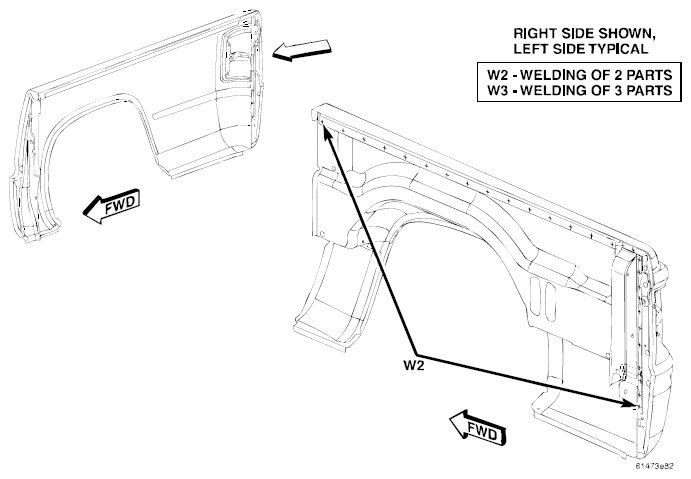

| BOX SIDE 6.5 (1 OF 6) | Figure |
| BOX SIDE 6.5 (2 OF 6) | Figure |
| BOX SIDE 6.5 (3 OF 6) | Figure |
| BOX SIDE 6.5 (4 OF 6) | Figure |
| BOX SIDE 6.5 (5 OF 6) | Figure |
| BOX SIDE 6.5 (6 OF 6) | Figure |
| BOX COMPLETE 6.5 (1 OF 3) | Figure |
| BOX COMPLETE 6.5 (2 OF 3) | Figure |
| BOX COMPLETE 6.5 (3 OF 3) | Figure |
